BHT-1200（販売終了）

ハイスペック・グローバルモデル。
最終オーダー受付：2020年3月末
販売終了：2020年6月末

ダウンロード

特長
仕様
オプション
ソフトウェア

快適操作
PDAの長所を生かし、短所を徹底改善

片手でラクラク親指だけで操作できる！

片手操作のしやすさを徹底追及した、親指でスムーズに押せるキー間隔&レイアウト。

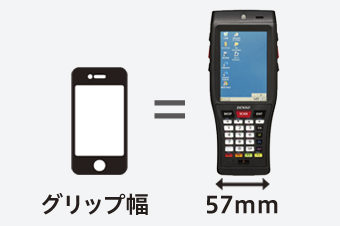

握りやすい！

スマートフォン並の握り幅（57mm）と手にフィットするくびれ形状。

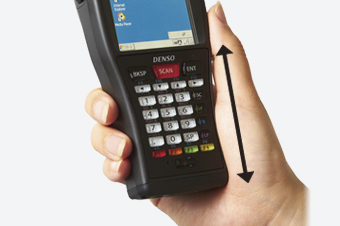

落としにくい！

手首の上に届くグリップの長さで、安定した片手操作が可能。

“業務用”ならではのスタミナ設計！

独自の省電力設計により、約33時間（大容量バッテリ装着時）の長時間動作を実現。

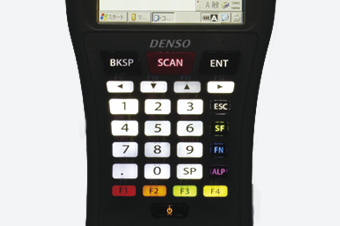

最大12個のファンクションキー！

豊富なファクションキーによく使う機能を割り当て、スムーズ操作。さらに、キーバックライトで暗い場所でも操作可能。

海外でも万全のサポート体制

世界40カ国以上で利用可能。さらに、日・英・中・韓・タイ語のフォントに対応。「グローバルサポートサービス」で現地保守対応も可能。

無線WAN・GPS
外出先からのデータ送信もスムーズ！(BHT-1261QWBG-CE-d）

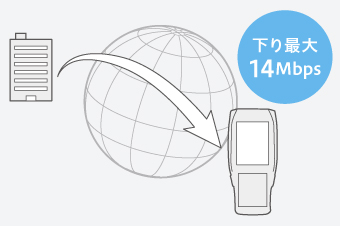

高速3G通信でフィールド業務をサポート！

最大14Mbps(1)のダウンロードスピードを実現するHSPA+データ通信に対応(W-CDMAのSIMに対応(2))。屋外からでもモバイルルータを使わずデータ通信できるので、配達、保守、点検などのフィールド業務端末として効果を発揮します。

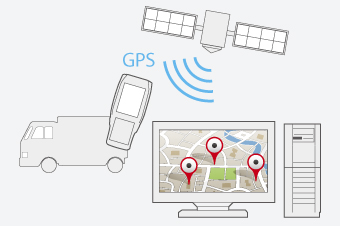

GPSで作業履歴をより正確に収集！

GPS信号に含まれる「位置座標」を作業履歴と紐付けることで履歴の正確性を高め、業務の効率化に役立てられます。

データバックアップ

RAMのデータをMicroSDHCにバックアップ！Flash ROMは大容量2GB！容量を気にせず運用できる！

耐久性

動作温度-20°C～50°Cで、冷凍倉庫から夏の野外まで使用可能！
また衝撃や埃・水から基盤を守る嵌合部のない筒型の“ジャケット構造”を採用！

1.技術規格上の最大値であり、実際の通信速度を示すものではありません。実際の通信速度は、通信環境やネットワークの混雑状況に応じて変化します。
2.NTTドコモ様が認証したモジュールを搭載しております。

型式			Bluetooth®＋無線LANタイプ		無線WAN＋GPSタイプ
型式			BHT-1261QWB-CE	BHT-1261QWB-CE (WEC7)	BHT-1261QWBG-CE-d	BHT-1261BWB-CE	BHT-1261BWB-CE (H)	BHT-1261BWB-CE (WEC7)	BHT-1261BWB-CE (H-WEC7)
OS			Windows® Embedded CE 6.0 R3	Windows® Embedded Compact 7	Windows® Embedded CE 6.0 R3	Windows® Embedded CE6.0 R3		Windows® Embedded Compact 7
CPU			ARM Cortex-A8 800MHz
メモリ	RAM		Mobile DDR 512MB
メモリ	フラッシュメモリ		2.0GB
表示部	ドット数(1)		320×480ドット(3.5インチHVGA)			3.5インチHVGA(320×480ドット)
	表示素子		液晶ドットマトリックスディスプレイ（カラー）
	バックライト		白色LED
読み取り部	方式		エリアセンサ			アドバンストスキャンプラス(CCD)
	読み取りコード	バーコード	EAN-13/8 (JAN-13/-8) UPC-A/-E,UPC/EAN(アドオン付き), Interleaved 2 of 5, CODABAR(NW-7),CODE39, CODE93, CODE128, GS1-128(EAN-128), GS1 DataBar(RSS)			EAN-13/8（JAN-13/8）、UPC-A/E、UPC/EAN（アドオン付き）、Interleaved 2 of 5、
			-			Standard 2 of 5、CODABAR（NW-7）、CODE39、CODE93、CODE128、
			-			GS1-128（EAN-128）、MSI、GS1 DataBar（RSS）
		2次元コード	QRコード、マイクロQRコード、SQRC、iQRコード、PDF417、			-
		2次元コード	マイクロPDF417、Maxiコード、DataMatrix（ECC200）、GS1 Composite			-
	最小分解能	バーコード	0.125mm			0.125mm	0.10mm	0.125mm	0.10mm
	最小分解能	2次元コード	0.167mm			-
	読み取り基準位置		100mm			170mm	140mm	170mm	140mm
	マーカ		エリアガイドマーカ			-
	読み取り確認		赤・青2色LED、スピーカ、バイブレータ			青・赤2色LED、スピーカ、バイブレータ
キー入力部	キー数		30キー(電源キー含まず)+3トリガキー
通信部	無線LAN(2)	適合規格	IEEE802.11a/b/g/n準拠		IEEE802.11b/g/n準拠	IEEE802.11a/b/g/n準拠
		周波数	IEEE802.11a/n:5.2GHz、5.3GHz、5.6GHz帯、IEEE802.11b/g/n:2.4GHz帯			IEEE802.11a/n:5.2GHz、5.3GHz、5.6GHz帯、IEEE802.11b/g/n:2.4GHz帯
		通信距離(3)	IEEE802.11a:屋内:約50m、IEEE802.11b.g.n:屋内:約150m、屋外:約300m			IEEE802.11a:屋内:約50m、IEEE802.11b.g.n:屋内:約150m、屋外:約300m
		通信速度(3)	IEEE802.11b:11/5.5/2/1Mbps、IEEE802.11a/g:54/48/36/24/18/12/9/6Mbps、IEEE802.11n:65/58.5/52/39/26/19.5/13/6.5Mbps			IEEE802.11b:11/5.5/2/1Mbps、IEEE802.11a/g:54/48/36/24/18/12/9/6Mbps、IEEE802.11n:65/58.5/52/39/26/19.5/13/6.5Mbps
		セキュリティ	WEP40/128、WPA-PSK（TKIP,AES）、WPA2-PSK（TKIP,AES）、WPA-1x（TKIP,AES/EAP-TLS,PEAP,LEAP,EAP-FAST）、			WEP40/128、WPA-PSK（TKIP,AES）、WPA2-PSK（TKIP,AES）、WPA-1x（TKIP,AES/EAP-TLS,PEAP,LEAP,EAP-FAST）、
		セキュリティ	WPA2-1x（TKIP,AES/EAP-TLS,PEAP,LEAP,EAP-FAST）、802.1x（EAP-TLS,PEAP,LEAP,EAP-FAST/WEP）			WPA2-1x（TKIP,AES/EAP-TLS,PEAP,LEAP,EAP-FAST）、802.1x（EAP-TLS,PEAP,LEAP,EAP-FAST/WEP）
	無線WAN		-		HSPA+(2100MHz)	-
	GPS		-		GPS	-
	Bluetooth®		Bluetooth® Ver2.0 + EDR準拠クラス2	Bluetooth® Ver2.1 + EDR準拠クラス2	Bluetooth® Ver2.0 + EDR準拠クラス2	Bluetooth® Ver2.0 + EDR 準拠クラス 2		Bluetooth® Ver2.1 + EDR準拠クラス2
	クレードルI/F		RS-232C / USBクライアント OTG
カードスロット			microSDHC / microSDカード（～32GB）×1
カメラ			5.0M pixel （500万画素）オートフォーカス機能付き			5.0M pixel(500万画素)オートフォーカス機能付き
電源部	メインバッテリ		リチウムイオンバッテリ
	動作時間(4)	標準バッテリ使用時	約22時間(5)		約18時間(WLAN時)(5)/約8時間（WWAN時)(6)	約23時間(標準バッテリ使用時)(5)
	動作時間(4)	大容量バッテリ使用時	約33時間(5)		約26時間(WLAN時)(5)/約12時間（WWAN時)(6)	約34時間(大容量バッテリ使用時)(5)
付帯機能			時計、スピーカ、バイブレータ、電池電圧表示、キーバックライト、Gセンサ機能、マイク・レシーバ			時計、スピーカ、バイブレータ、電池電圧表示、キーバックライト、Gセンサ機能、マイク・レシーバ
環境性能	動作温度		-20～50°C(7)			-20～50°C(6)
	保護等級		IP54
	対落下強度(8)		0.2m×1000回以上／1.5mコンクリート床上に6面各5回（計30回）			1.5mコンクリート床上に6面各5回(計30回)/0.2m×1000回以上
質量（電池、スタイラスペン、ハンドベルト含む）(9)			約330g		約370g	約330g

1.液晶パネルは精密度の高い技術で製造しています。有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するものがありますので、ご了承ください。
2.IEEE802.11a:5.2GHz（W52）、5.3GHz（W53）は屋内使用限定となります。
3.通信距離、通信速度は参考値であり、実際の環境条件により変化します。
4.動作時間は常温での参考値であり、使用条件により変化します。
5.読み取り:無線通信:画面書き替え:待機=1：1：1：20の場合。バイブレータ・ブザーはOFF。パワーセーブ:ON(FastPSP)。無線は通信時のみONとし、その他はOFFとする。
6.無線WAN常時接続の下、読み取り:画面表示:無線WAN通信:待機=1:9:20:270の場合。バイブレータ・バックライト・ブザーはOFF。
7.充電時は0～40℃となります。
8.常温での試験値であり保証値ではありません。
9.標準バッテリ装着時の値です。

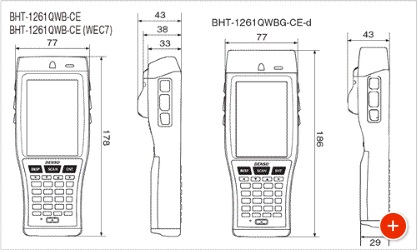

外形寸法

通信

BHTと上位機器とのデータ通信および充電

バーコード・2次元コードモデル使用時

	名称	型式	特長	通信方式	コネクタ形状	充電時間(本体)(2)	予備充電	使用電源	外形寸法
-	通信ユニット	CU-1233	RS-232C/USB通信+本体充電+予備バッテリ充電	RS-232C/USB2.0 Full Speed準拠(1)	USB miniBタイプ	"標準バッテリ：約3時間大容量バッテリ : 約4.5時間"	"標準バッテリ：約3時間大容量バッテリ : 約4.5時間"	ACアダプタ(AD3-1012/3000-02)	133(D)×97(W)×101(H）
-	通信ユニット	CU-1211	Ethernet通信+本体充電+予備バッテリ充電	Ethernet(100BASE-TX)(1)	RJ-45モジュラジャック	標準バッテリ：約3時間大容量バッテリ : 約4.5時間	標準バッテリ：約3時間大容量バッテリ : 約4.5時間	ACアダプタ(AD3-1012/3000-02)	133(D)×97(W)×101(H）
-	通信ケーブル	CBBHT-US1800/C12-4A	USB通信	USB2.0 Full Speed準拠(1)	-	-	-	-	1.8m

1.ケーブルは別売です。
2.BHT-1200はUSBチャージャなどの電源アダプタに接続した場合、充電が可能です。
以下の出力仕様及びUSB充電規格を満たすものをご使用ください。

出力仕様：DC5±0.25V(電圧)、1.2A以上(電流)
USB充電規格：Battery Charging Specification,Rev 1.2

充電器

BHT本体充電タイプ、予備カートリッジ充電タイプを各種ラインナップ。

	名称	型式	特長	充電時間	使用電源
	本体4連充電器	CH-1254	BHT-1200シリーズ本体を4台まで充電可能	"標準バッテリ使用時：約3時間大容量バッテリ使用時：約4.5時間"	ACアダプタ(1)
	多連単体充電器	CH-1104	BT-110LAまたはBT-110Lを4個まで充電可能	"約3時間(BT-110LA) 約6時間(BT-110L)"	ACアダプタ(1)

1. ACアダプタは別売です。

バッテリ

名称	型式	特長
リチウムイオンバッテリ（標準タイプ）	BT-110LA	バッテリのみ
リチウムイオンバッテリ（標準タイプ）	BT-120LA-C	バッテリ+バッテリ蓋
リチウムイオンバッテリ（大容量）	BT-110L	バッテリのみ
リチウムイオンバッテリ（大容量）	BT-120L-C	バッテリ+バッテリ蓋

ケーブル

名称	型式	通信インターフェイス
インタフェースケーブル(RS-232C)(1)	CB00-RS1500/9-9-01	RS-232C
インタフェースケーブル(USB)(1)	CB00-US1500/4A-4B-01	USB

1. ケーブルは別売です。

ケース類

名称	型式	特長
ソフトケース	SCBHT-1200	BHT-1200シリーズ共通 ※BHT-1281QULWB-CE除く
ソフトケース	SCBHT-1200-3G	BHT-1261QWBG-CE-d専用
腰用ケース (腰用ケースにベルトは付属しておりません)	WHBHT-1100/1200	BHT-1200シリーズ共通 ※BHT-1281QULWB-CE除く
腰用ケース (腰用ケースにベルトは付属しておりません)	WHBHT-1281QULWB-CE	BHT-1281QULWB-CE専用
ショルダーベルト	SBBHT-700	BHT-1200シリーズ共通 ※BHT-1281QULWB-CE除く

プリインストールソフト

型式	特長
キーボードインターフェイスソフトウェア[kbifCE]	-
無線設定ツール[Wlan Manager]	-
ランチャー[Application Launcher]	-
バックアップツール[BHT Backup]	こちらのソフトウェアはシステムにあらかじめインストールされています。

SQRC設定用ソフトウェア

型式	特長
SQRC Setting	SQRCの暗号キー生成・機種登録をパソコンから設定するソフトウェア

1.BHT専用の機能を使ったアプリケーションの開発にはBHT専用Sofｔware Development Kit(SDK)に同梱されているライブラリ/クラスライブラリが必要です。
2.BHT専用クラスライブラリは、下記バージョンに対応しています。
Microsoft .NET Compact Framework 2.0/3.5
3.このソフトウェアは、Windows版BHTをご購入いただいたお客様のみ専用サイトから無償でダウンロードできます。
4.Windows Embedded CE 6.0 R3搭載モデル用となります。
5.Windows Embedded Compact 7搭載モデル用となります。
