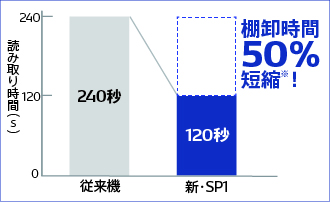

世界トップクラスの読み取り性能(1)

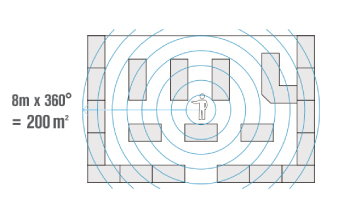

水平/垂直偏波を自動で切り替えるアンテナを独自開発。圧倒的な読み取り速度・最大700タグ/秒、約8mの長距離読み取りを実現。向きが揃っていないタグも漏れなく読み取ります。業務効率を大幅に向上し、棚卸しなどの作業が短時間で完了します。

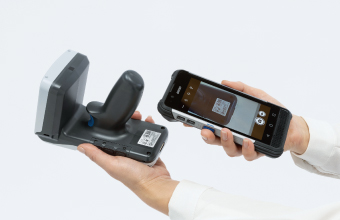

簡単セットアップで業務移行がスムーズ

接続はSP1本体のQRコードをデバイスで読み取るだけ。 Bluetooth®ですばやくペアリングするので、業務の移行がスムーズに行えます。 また、作業中にペアリングが切断してしまった際に備え、自動再接続機能とバックアップ用内部メモリを装備。(RFIDタグ:8万枚まで記録可能)(2) 一時保存された読み取り情報が、再接続時に自動送信することも可能。

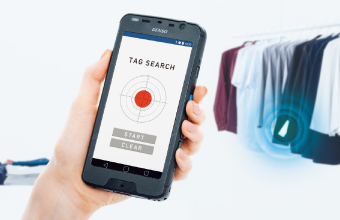

お手持ちのスマートデバイスでRFID

Android™、iOS対応(Appleの正規ライセンス「Made for iPhone/iPad/iPod」取得)。 業務でお使いのスマートフォンやタブレットがあれば、手軽にRFIDを導入いただけます。


・世界40ヵ国以上でのグローバルサポートに対応

・Made in Japanの高品質



  1. 1.2018年9月 当社調べ。国・機能に設定制限があります。読み取り速度/距離は参考値であり、実際の環境条件により変化します。対象タグにより通信距離が異なります。評価条件=Avery Dennison製 AD-229r6。
  2. 2.96bitのEPC領域を格納する場合。
  3. 3.バックライトはOFF。スピーカはONにてRFタグを50枚同時読み取り。
型式 SP1-QUBi
読み取り部 RFID機能 読み書き可能なRFタグ ISO/IEC18000-6 TypeC(EPCglobal Class1 Gen2)対応タグ
周波数 916.8~920.8MHz
チャネル間隔/チャネル数 200kHz/6ch
送信出力 1W以下
変調方式 PR-ASK
読み取り速度(1) 約700タグ/秒
読み取り距離(2) 約8m
出力調整 10dBm~30dBm
  スキャナ機能 方式エリアセンサ エリアセンサ
読み取りコード 2次元コード QRコード、マイクロQRコード、SQRC(バージョンアップにて対応予定)、PDF417、マイクロPDF417、Maxiコード、DataMatrix(ECC200)、GS1 DataBar Composite(EAN.UCC Composite)
1次元コード EAN-13/-8(JAN-13/-8)、UPC-A/-E、UPC/EAN(アドオン付き)、Interleaved 2 of 5、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS)
最小分解能 2次元コード 0.167mm
1次元コード 0.125mm
PCS値 0.3以上
仰角・傾角 ±50°
読み取り確認 青・赤2色LED、ブザー
通信部 Bluetooth® Bluetooth Ver2.0+EDR 準拠クラス 2
プロファイル SPP、SPP(iOS)
クレードル USB
  電源部 メインバッテリ リチウムイオンバッテリ
動作時間(3) 標準バッテリ 約3時間
大容量バッテリ 約6時間
  内部メモリ RFIDタグ:80,000枚
  環境性能 動作温度(4) -20~55℃
保護等級 IP54
対落下強度(5) コンクリート上1.2m×30回(6面各5回)・1.5m
  EMC規格 VCCI Class A
  質量(バッテリ含む) 約400g(標準バッテリ装着時)、約450g(大容量バッテリ装着時)
  1. 1.読み取りは参考値であり、実際の環境条件により変化します。
  2. 2.読み取り距離は参考値であり、実際の環境条件により変化します。対象タグにより通信距離が異なります。評価条件=Avery Dennison製 AD-229r6。
  3. 3.常温での当社条件による参考値であり、使用条件により変化します。
  4. 4.充電時は0~40℃となります。-10℃~-20℃は大容量バッテリでのみ動作可能です。-10℃~-20℃および40℃~55℃では動作制限があります。
  5. 5.常温での試験値であり、保証値ではありません。

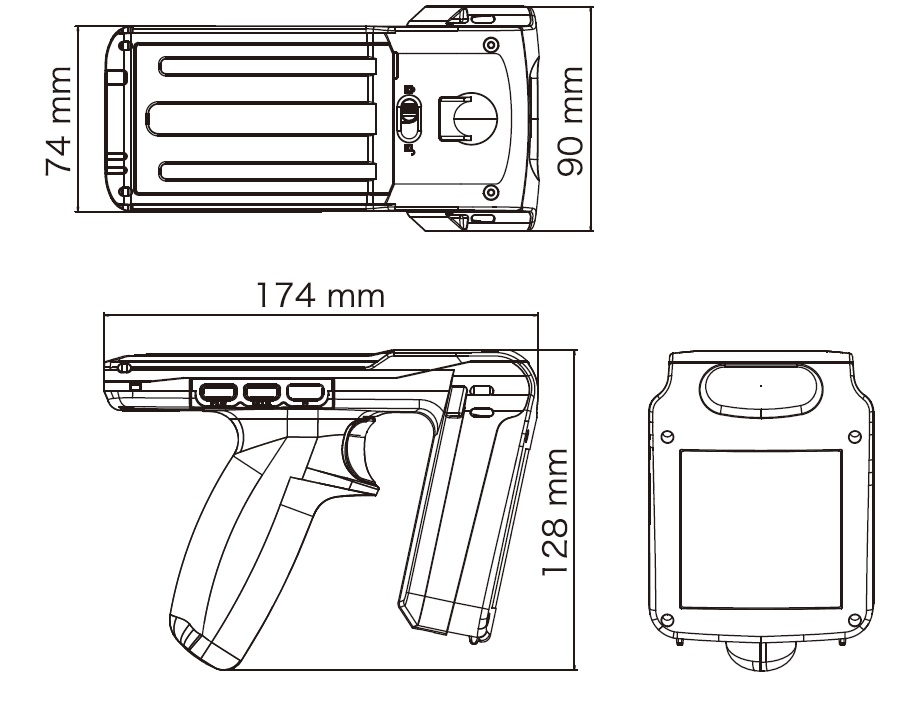

寸法図

寸法図

通信

名称 型式 通信部 充電部 使用電源 外形寸法 希望小売価格
充電時間
本体充電 電池カートリッジ
通信ユニット CU-SP1A USB2.1
Full Speed準拠
標準バッテリ:3.5時間
大容量バッテリ:7時間
標準バッテリ:4時間
大容量バッテリ:8時間
ACアダプタ 158(D)×110(W)×85(H) オープン
SP1用ダイレクトケーブル CBSP-US2000/4 USB2.1
Full Speed準拠
- - 接続先より供給 2m オープン

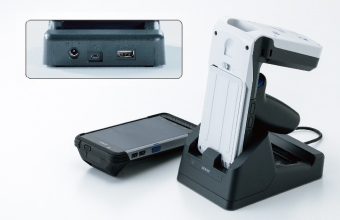

充電



名称 型式 特長 充電時間 使用電源 外形寸法 希望小売価格
本体4連充電器(1) CH-SP1L4 本体を4台まで充電可能 標準バッテリ使用時:約3.5時間
大容量バッテリ使用時:約7時間
ACアダプタ 141(W)×464(D)×90(H)mm オープン
4連バッテリ充電器(2) CH-1804 BT-SP1LA-CまたはBT-SP1L-Cを4個まで充電可能 標準バッテリ:約4時間
大容量バッテリ:約8時間
ACアダプタ TBD オープン
BHT-1800充電用ケーブル(3) CBBHTUS500/C18-4A BHT-1800充電用ケーブル 接続先供給電流による 接続先より供給 50cm オープン
1. 標準・大容量バッテリ共用予定
2. スマートデバイス用の充電機能はありません。
3. BHT-1800充電用のケーブルであり、USB通信はできません。

バッテリ

名称 型式 希望小売価格
標準リチウムイオンバッテリ+バッテリ蓋 BT-SP1LA-C オープン
大容量リチウムイオンバッテリ+バッテリ蓋 BT-SP1L-C オープン

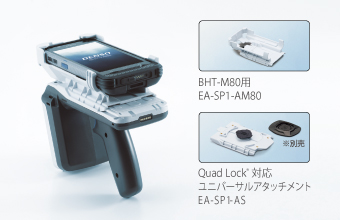

アタッチメント

名称 型式 希望小売価格
BHT-1800用 EA-SP1-A1800 オープン
セルフ加工用 EA-SP1-AS オープン

ケース類

名称 型式 希望小売価格
腰用ケース WH-SP1 オープン
ショルダーベルト(4) SBSP1 オープン
4. SP1にショルダーベルトを取り付けたまま、アタッチメントの脱着は出来ません。


付属品

  • ・本体
  • ・ハンドストラップ
  • ・操作ガイド

開発・キッティング・運用ツール

型式 特長
Google AndroidTM Studio -
Microsoft Visual Studio 2017 -
AndroidTM-OS用アプリケーション開発支援キット(SDK) 当社ホームページ(QBdirect)より無償でダウンロードいただけます。
iOS用アプリケーション開発支援キット(SDK)(1) 当社ホームページ(QBdirect)より無償でダウンロードいただけます。
  1. 1. 以下の開発ツールを準備ください。

    ・Xcode 9.2 以降
    ・macOS X
    ・iOS 10.0 以降
