BHT-1336

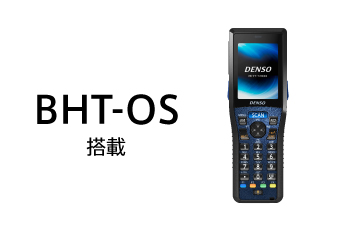

BHT-OS搭載
BHT-1300シリーズのユーザビリティを継承。

特長
仕様
オプション
ソフトウェア
導入サポート

BHT-1336Qの特長

長期サポートのBHT-OS搭載モデル

自社独自OSである「BHT-OS」は、無駄のないシステム構造による安定した動作と、従来機種との高い互換性が特長です。開発元として、OSアップデートパッチの継続的な供給をいたします。

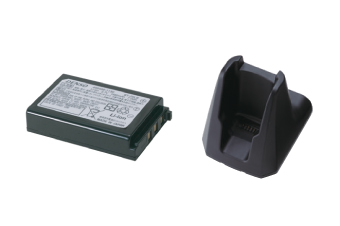

前モデルの周辺機器・ソフトを継続使用可能

「BHT-1300シリーズ」でご使用いただいたバッテリ、通信ユニット等の周辺機器のほか、ソフトウェアをそのままお使いいただけます。

※IrDAを搭載した機器や、一部周辺機器では使用できない場合がございます。

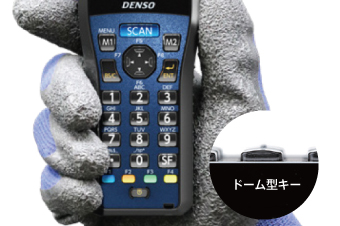

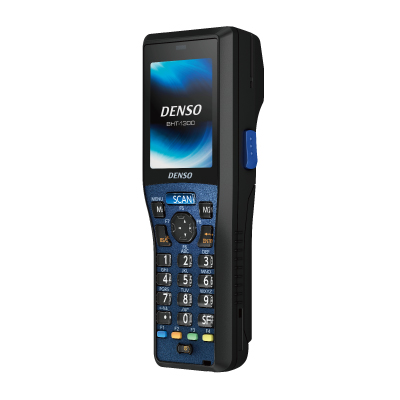

スリムでコンパクトなのに、使いやすいボディ

さらにスリムになったボディでも、ドーム型キー採用により、軍手でも入力しやすい操作性を実現。

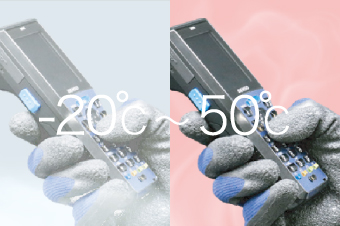

安心の堅牢性

2.0mの落下耐久に加え、-20℃～50℃の環境でも動作。タフな使用にもお応えします。

1.BHT、QRコード、SQRCは（株）デンソーウェーブの登録商標です。
2.外観・仕様等は改良のため、予告なく変更する事があります。
＊国や地域により販売状況が異なります。詳細はお問い合わせください。

型式			BHT-1336QWB	BHT-1336Q
OS			BHT-OS
CPU			32bit　RISCマイクロプロセッサ
メモリ	フラッシュメモリ		64 MB(ユーザエリア約37 MB)
表示部	ドット数(1)		2.4インチQVGA(240×320ドット)
	表示素子		液晶ドットマトリックスディスプレイ(カラー)
	表示文字数(2)	小フォント	10字×13行（全角）、20字×13行（半角）
	表示文字数(2)	標準フォント	8字×10行（全角）、16字×10行（半角）
	バックライト		白色LED
読み取り部	方式		エリアセンサ
	読み取りコード	2次元コード	QRコード^®、マイクロQRコード、SQRC^®、rMQRコード^®、PDF417、マイクロPDF417、Maxiコード、DataMatrix(ECC200)、GS1 Composite
	読み取りコード	バーコード	EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5(ITF)、Standard 2 of 5(STF)、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 Databar(RSS)
	最小分解能	２次元コード	0.167 mm
	最小分解能	バーコード	0.125 mm
	マーカ		レーザマーカ(エリア)
	読み取り確認		青・赤・緑3色LED、スピーカ、バイブレータ
キー入力部	キー数		21キー＋カーソルキー＋3トリガキー
通信部	無線LAN(3)	適合規格	IEEE802.11a/b/g/n/ac 準拠	-
		周波数-	5GHz帯(W52､W53､W56) 2.4GHz帯(1~13ch)	-
		アクセス方式	インフラストラクチャモード、アドホックモード	-
		セキュリティ	暗号化:WEP(40/128)/TKIP/AES WPA認証:WPA/WPA2 ユーザー認証:PSK/EAP-TLS/PEAP	-
	Bluetooth^®		Bluetooth^® Ver.5.0+EDR/LE （対応Profile:GAP/SPP/HID/DUN/GATT）	-
	ケーブルI/F		USB Ver.2.0(USB Type-C^®)
電源部	メインバッテリ		リチウムイオンバッテリ
	動作時間(5)	標準バッテリ	55時間^※6/21時間^※7	55時間^※6
	動作時間(5)	薄型バッテリ	32時間^※6/12時間^※7	32時間^※6
カードスロット			FAT32準拠のmicroSDまたはmicroSDHC(～32GB)×1
付帯機能			時計、スピーカ、バイブレータ、電池電圧表示、キーバックライト、リモートウェイクアップ
環境性能	動作温度(4)		－20℃～50℃
	動作湿度		5～95%RH(結露･結氷のなきこと)
	保護等級		IP54
	対落下強度		2.0ｍ、1.2ｍコンクリート床上に6面各10回（計60回）
質量（バッテリ含む）			約200g（標準バッテリ含む) 、約180g（薄型バッテリ含む）

1. 液晶パネルは精密度の高い技術で製造しています。有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するものがありますので、ご了承ください。
2. 小フォントは24ドットフォント、標準フォントは30ドットフォントとなり、他に16ドットフォント、40ドットフォントも設定可能です。
3. 電波法によりW52,W53 は屋外利用禁止です(法令により許可された場合を除く)。
4. 充電時は0℃～40℃となります｡
5. 動作時間は常温での参考値であり、使用条件により変化します。
6. 5秒間に1回の読み取り。読み取り時のみバックライトON。
7. 読み取り：無線通信：画面書き替え：待機＝1：1：1：20の場合。読み取り、無線通信、画面書き換え時のみバックライトON。
Bluetoothは、米国Bluetooth SIG,Inc.の商標です。
USB Type-C®」は、USB Implementers Forumの商標登録です。

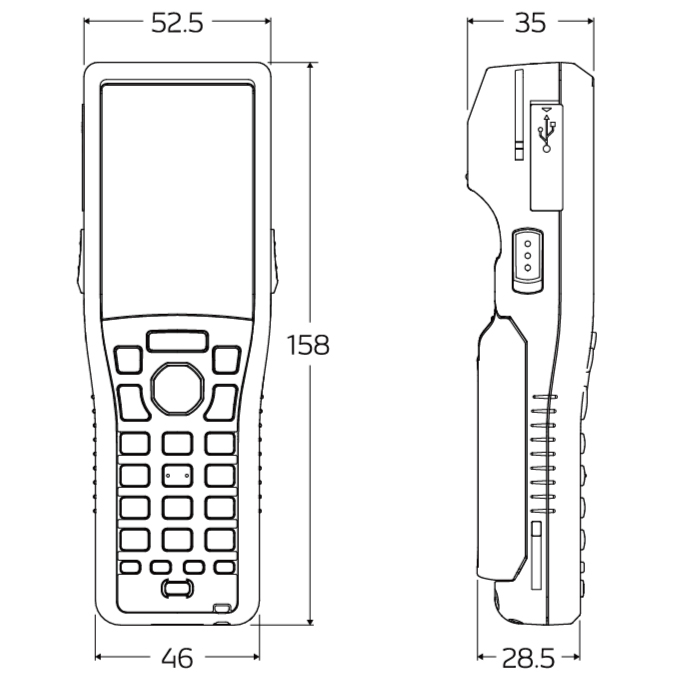

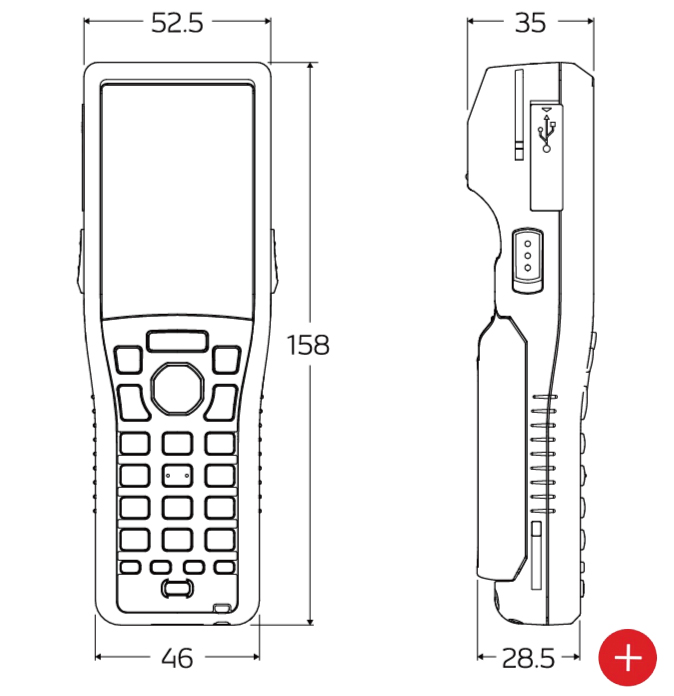

外形寸法

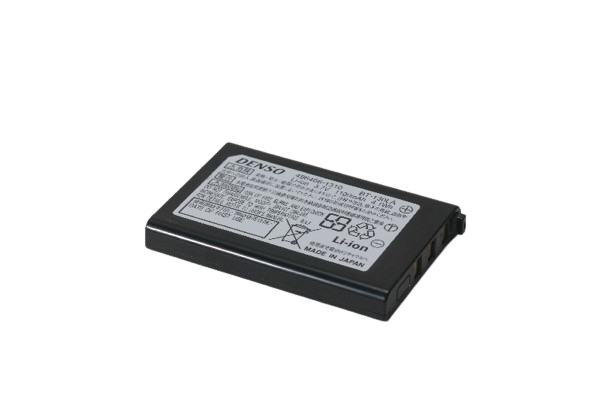

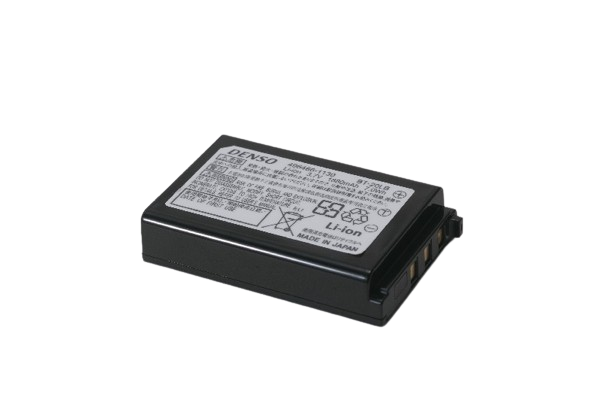

バッテリ

	名称	型式	特長
	リチウムイオンバッテリ（標準タイプ）	BT-20LB	バッテリのみ
	リチウムイオンバッテリ（標準タイプ）	BT-130L-C	バッテリ+バッテリ蓋

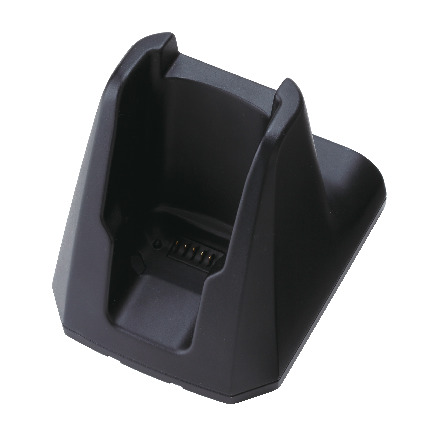

通信ユニット

	名称	型式
	RS232Cタイプ通信ユニット(1)	CU-1301A(2)
	LANタイプ通信ユニット(1)	CU-1311A(2)
	USBタイプ通信ユニット(1)	CU-1321

1. ACアダプタ+通信ケーブルは別売りです。
2. BHT-1306シリーズでお使い頂いていたCU-1301/CU-1311は、BHTと通信ユニット間をIrDAで通信しているため、IrDA非搭載のBHT-1336QWBでは、充電機能のみお使いいただけます。

充電器

BHT本体充電タイプ、予備カートリッジ充電タイプを各種ラインナップ。

名称	型式	特長	充電時間	使用電源
単体バッテリ充電器	CH-201B	BT-20LBまたはBT-130LAを1個充電可能	標準バッテリ使用時：約3時間薄型バッテリ使用時：約2時間	AC100V
本体4連充電器	CH-1354	BHT-1300シリーズ本体を4台まで充電可能	標準バッテリ使用時：約3時間薄型バッテリ使用時：約2時間	ACアダプタ(1)
多連単体充電器	CH-1104	BT-20LBまたはBT-130LAを4個まで充電可能	標準バッテリ使用時：約3時間薄型バッテリ使用時：約2時間	ACアダプタ(1)

1. ACアダプタは別売です。

ケース・ストラップ

腰用ケースは、2024年11月より在庫がなくなり次第販売終了となります。
代替機としてWHBHT-M60/70/80モデルの使用が可能ですので、必要に応じてご検討ください。

	名称	型式
	ソフトケース	SCBHT-1300
	腰用ケース (腰用ケースにベルトは付属しておりません)	WHBHT-1300
	ネックストラップ	NSBHT-1300

ケーブル

用途	名称	型式	長さ
本体用ケーブル	USB Type-C^® - Type-A変換ケーブル(1)	CB00-US1500/4A-4C	1.5m
通信ユニット用ケーブル	I/FケーブルD9S-D9Sクロス(1)	CB00-RSI500/9-9-01	1.5m
通信ユニット用ケーブル	USBケーブル4PAタイプ-4PBタイプ(1)	CB00-US1400/4A-4B-01	1.4m

1. ケーブルは別売です。

セット内容

・本体
・ハンドストラップ
・操作ガイド
・標準バッテリ（BT-20LB）
・バッテリ蓋
・取扱説明書(取扱説明書は同梱しておりません。HPよりダウンロードが可能です。）

プリインストールソフト

あらかじめBHT本体にインストールされているソフトウェア

型式
Easy Pack Ad for BHT-1300

開発ツール

名称(製品詳細ページをご覧頂けます)	ダウンロード
BHT-BASIC4.0 Premium License	ダウンロードはこちら
BHT Advanced Pack（お試しできます）	ダウンロードはこちら
BHT Advanced PackII	ダウンロードはこちら
BHT-BASIC4.0 Creator	ダウンロードはこちら
BHT-BASIC4.0 開発パック	ダウンロードはこちら
BHT-BASIC4.0 シュミレータ	ダウンロードはこちら
BHT-BASIC4.0 スペックチェッカー（仕様差分確認ツール）	ダウンロードはこちら
BHT-BASIC4.0転送ユーティリティ	ダウンロードはこちら
BHT-BASIC4.0転送ユーティリティDLLパック	ダウンロードはこちら
BHT-BASIC定義ファイル(BHTDEF.INC)	ダウンロードはこちら
BHT-BASIC4.0 プログラムコンバータ	ダウンロードはこちら
BHT Term Emulator	ダウンロードはこちら
BHTセキュリティ証明書変換ツール(BHT-500/600/800/1300/S30/S40/1408/1336シリーズ用)	ダウンロードはこちら
日本語フォント(BHT-1300/-1336/-1500シリーズ用)	ダウンロードはこちら

無線BHT開発ツール

名称(製品詳細ページをご覧頂けます)
EZWirelessII

設定用ソフトウェア

名称	ダウンロード
Active USB-COMポートドライバ	ダウンロードはこちら
BHT Setting	ダウンロードはこちら

運用支援ソフトウェア

名称	ダウンロード
BHT Manager	ダウンロードはこちら

SQRC設定用ソフトウェア

名称	ダウンロード
SQRC Setting	ダウンロードはこちら

専門チームによる導入サポート

長年培った実績・ノウハウに加え、BHTに精通した専門チームが導入をサポート。
「今の業務を変えたくない」、「もっと業務効率を向上させたい」など、ご希望の運用イメージに応じ、
ソフトウェアを含めてご提案いたします。

【専門チーム　提供サポート例】
・機器選定サポート
・OS乗り換えサポート
・お困りごとに合わせたアプリ開発、ご提案
・通信環境改善サービス（有償）
　アクセスポイントの設置位置やチャネルなどを適切に設計する為の環境調査をご提供。最適な無線環境をご提案します。

こちらより、お気軽にお問い合わせください。
