行列のできないレジへ(UR20/UR21)

既存のレジへの後付けが可能


設置場所に困らない、小型コントローラと薄型アンテナ設計。さらに、取り付けの際に便利な専用治具もご用意しております。

隣接レジの商品を読み取る心配がない

POSレジ環境に最適な通信距離 約80cm。さらに、隣接レジの商品のRFタグを読み取ってしまうことがないよう、運用に 合わせて通信距離を8段階で調整できます。

POSレジへの接続をアシスト

バーコードスキャナと同様にPOSアプリケーションからテーブルスキャナを利用できるよう、POSレジへの接続をアシストするOPOSドライバ(1)の提供が可能です。

免許不要で手軽に使える

UHF帯920MHz対応特定小電力モデルなので、免許登録等が必要なく導入・管理に手間が掛かりません。

UHF帯(920MHz)区分による違い

  特定小電力(低出力型) 構内無線局(高出力型)
送信出力 250mW以下 1W以下
免許/登録 不要 必要
電波利用料 不要 必要
使用場所 制限なし 指定構内

UR21ならさらに

2枚アンテナモデルで読み取りエリアを拡張!!


1つのコントローラに2枚のアンテナを接続できるモデルをご用意しています。広い範囲をカバーできるため、運用の幅が広がります。

入出庫時の読み取り作業時間ゼロへ(UR22)

入出庫ゲートへの設置に最適

通信距離は約2.6m。長距離読み取り性能で、ゲートの上部などに設置しても足元の荷物に付けられたRFタグまで十分 に読み取りが可能です。また、円偏波アンテナによる360°方向のRFタグ読み取りで、RFタグの向きを気にする必要もありません。さらに、通信距離は任意で変更可能で、使用環境に合わせて読ませたい範囲を調節することができます。

複数の機器を1台のPCで制御可能

LANインターフェイスを使えば何台もの機器を1台のPCで制御することができます。さらに、LAN接続ならPCとコントローラの距離が離れていても使用可能です。

免許不要で手軽に使える

UHF帯920MHz対応特定小電力モデルなので、免許登録等が必要なく導入・管理に手間が掛かりません。

場所を選ばず後付け設置が可能

設置場所に困らない、小型コントローラと薄型アンテナ設計。さらに、VESA規格準拠のねじ穴とアンテナ固定用ねじが付属しており、 VESA規格準拠の固定スタンドへの設置が簡単で

UHF帯(920MHz)区分による違い

  特定小電力
(低出力型)
構内無線局
(高出力型)
送信出力 250mW以下 1W以下
免許/登録 不要 必要
電波利用料 不要 必要
使用場所 制限なし 指定構内

世界40ヶ国以上で販売可能・サポートも国内と同様に

デンソーウェーブのRFID製品は、世界40ヶ国以上で販売可能(一部製品を除く)。さらに、万全のサポート体制で万が一にもスピーディに対応。

※販売可能国は、弊社にご相談ください。

  1. 1.Windows用のドライバとなります。
分類 項目

(RS-232Cモデル)

UR20-MR-01(1)

(RS-232C/USBモデル)

UR21-MR-01(1)

(LAN/USBモデル)

UR22-MR-01(1)

RFID部 読み書き可能RFタグ ISO/IEC18000-63 TypeC (EPCglobal Class Gen2)対応タグ
通信周波数 916.8MHz、918.0MHz、919.2MHz、920.4~922.6MHz
チャネル幅/チャネル数 200kHz/12ch
送信出力 特定小電力無線局 250mW以下
変調方式 PR-ASK
通信速度 40kbps
読み取り距離(2) 0~1300mm(Avery Dennison製 AD-237r6)
0~800mm(Avery Dennison製 AD-826)
0~2600mm(Avery Dennison製 AD-237r6)
0~2200mm(Avery Dennison製 AD-227)
出力調整 8段階 5.0~20.0dBm
LED表示機能 PW(電源):緑、COM:(赤)、ANT1(橙)、ANT2(常時消灯) 計4個 PW:電源(緑)、COM(赤)、ANT1(橙)、ANT2(橙) 計4個
インターフェイス RS-232C (D-SUB 9P) RS-232C (D-SUB 9P)、
USB(mini USB B Type)
LAN(RJ45)、USB(mini USB B Type)
電源部 使用電源 専用ACアダプタ(100V)
消費電流 1300mA MAX (突入電流を除く)
動作温度範囲 0~40℃ -5~50℃
構造 外形寸法 コントローラ:90×108.5×31mm、 アンテナ:200×200×17.5mm
重量 コントローラ:約130g、 アンテナ:約320g コントローラ:約130g、
アンテナ:約360g
コントローラ:約130g
アンテナ:約400g
構成品

コントローラ 1台(背面カバー、背面カバー固定ねじ付属)
アンテナ 1台 2台(VESA規格準拠のねじ穴あり) 1台(VESA規格準拠のねじ穴あり)
アンテナケーブル 両端RFコネクタ(GT27)ケーブル、長さ65cm 両端RFコネクタ(GT27)ケーブル、長さ200cm
アンテナ固定用ねじ - 8個 4個
  1. 1.当社製品指定以外のアンテナ、コントローラ及びケーブルを接続しないでください。電波法違反となり法律に罰せられます。
  2. 2.2:対象タグにより通信距離が異なります。また、通信距離は参考値であり、実際の環境条件により変化します。

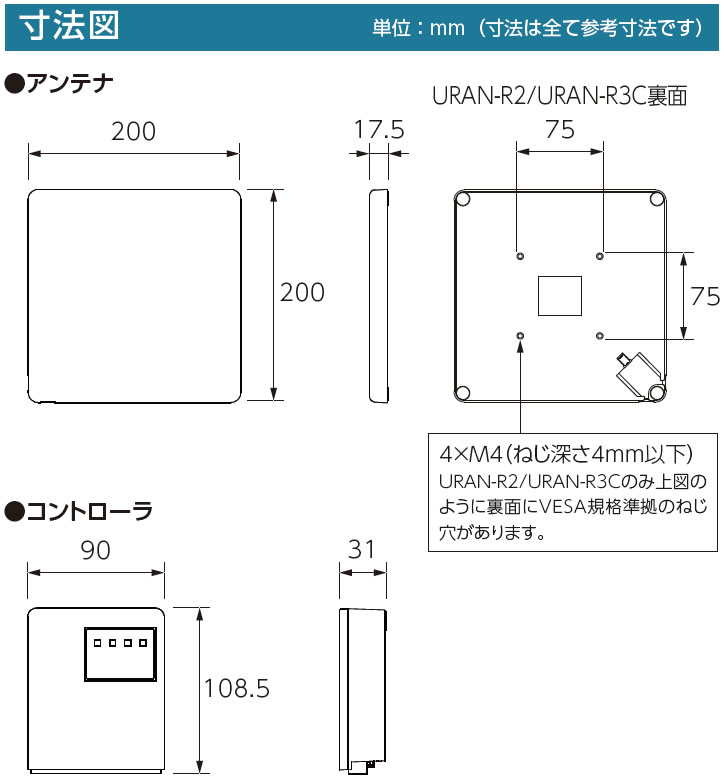

外形寸法

950MHz製品をご利用のお客様へ

電波法改正により、950MHz対応の製品は2018年4月1日以降利用不可となりますので、920MHz対応製品への交換が必要です。
交換に際してのご不明点はデンソーウェーブカスタマーデスクまでお問い合わせください。

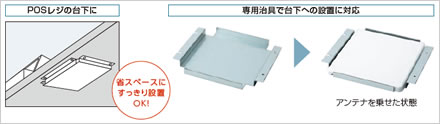

アンテナ固定用治具

アンテナを机などの台下に取り付ける専用治具

  型式 機能
B-URANR1-01 B-URANR1-01 ・USB通信
・本体充電
- アンテナ(URAN-R3C)(1) ・RS232C通信
・本体充電
- アンテナケーブル(CBAN-CGT272000/GT27-01)(1) ・Ethernet 通信
・本体充電
  1. 1.UR22専用となります。

付属品

UR20-MR-01

品名 型式
UR20-MR-01 コントローラ(URCT-M20)
アンテナ(URAN-R1
アンテナケーブル(アンテナ⇔コントローラ)
背面カバー(固定ねじ付)
ACアダプタ
安全に関する注意事項

UR21-MR-01

品名 型式
UR21-MR-01 コントローラ(URCT-M21)
アンテナ(URAN-R3C)
アンテナケーブル×2(アンテナ⇔コントローラ)
背面カバー(固定ねじ付)
ACアダプタ
安全に関する注意事項
アンテナ固定用ねじ

UR22-MR-01

品名 型式
UR22-MR-01 コントローラ(URCT-M21)
アンテナ(URAN-R3C)
アンテナケーブル×2(アンテナ⇔コントローラ)
背面カバー(固定ねじ付)
ACアダプタ
安全に関する注意事項
アンテナ固定用ねじ

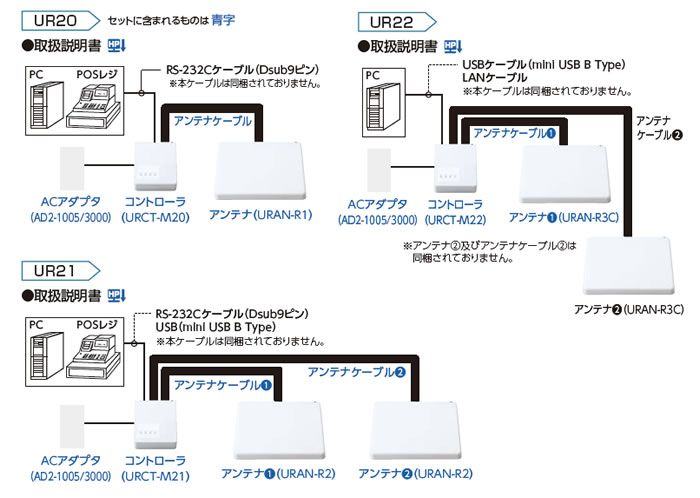

構成

ドライバ

型式 特長
OPOSドライバ POSレジへの接続をアシストするドライバ(Windows用)。

ソフトウェア

型式 特長
制御コマンドDLLファイル PC用ソフトへの組込み用の制御用DLLファイル。
