GT20

あらゆる環境下での使用に応えるタフモデルが登場!

【5年保証】USBモデル / RS-232Cモデル
【3年保証】Bluetooth(R)モデル
※本体のみ。ケーブルなどは除く。

  • 特長
  • 仕様
  • オプション
  • ソフトウェア

堅牢性

クラス最高レベル、2m×60回耐の落下性能

強い衝撃に耐えるタフ設計で、万が一スキャナを落としてしまっても安心です。

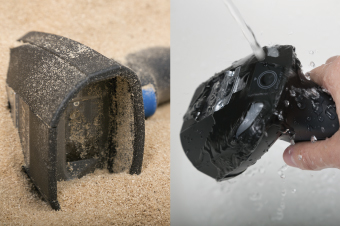

IEC国際規格の保護等級IP65を実現

粉塵や水流のかかるハードな使用環境にも自信をもってオススメします。

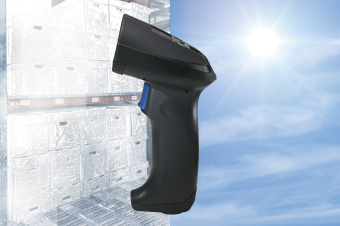

動作温度-20~50℃対応

冷蔵庫内や工場の半屋外など様々な環境でお使いいただけ、お客様の運用の幅を拡げます。

読み取り性能

液晶画面の読み取り

独自のLED照明制御機能により、液晶画面に表示されたコードの読み取りもスムーズ。
パソコンやタブレットの液晶画面上に表示させたバーコードやQRコード®を読み取るなど、運用の幅が広がります。

粗悪ラベル読み取り

汚れ・擦れに強く、印刷状態の悪いコードでも読み取り可能。コードの汚れが心配なハードな現場でも安心。“ここまで読める”をお届けします。

さらにこだわり(GT20Qのみ)

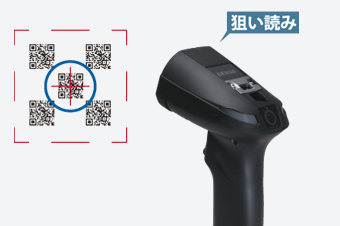

ポイントスキャンモード

複数のコードが読み取りエリアに入っても、中心の十字が示すコードのみを狙い読みできる

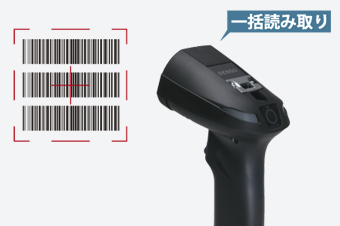

多段バーコード一括読み取り

最大3段までの多段バーコードを一度に読取り

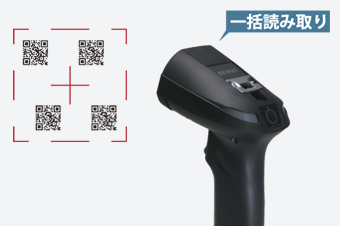

連結QRコード®読み取り

連結モードで作成されたQRコード®を一度に読み取り

操作性

ダブルLED、ブザー、バイブレータ搭載

「光」「音」「振動」により、騒音下でもきちんと読み取り確認をしながら作業を進めていただけます。

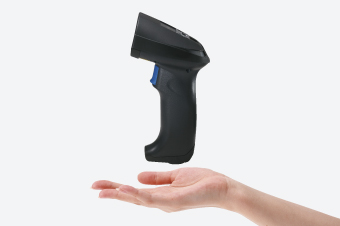

クラストップレベルの軽量設計

180gの軽量ボディ。長時間持っていても疲れない。作業者にやさしい作りにこだわり、堅牢性モデルでも軽量を実現しました。

天吊りフック

工場のラインでの運用の際などに他の治具と一緒に天吊りできるよう、天吊りフックを装備。デンソーウェーブならではの気配りで運用の幅が広がります。

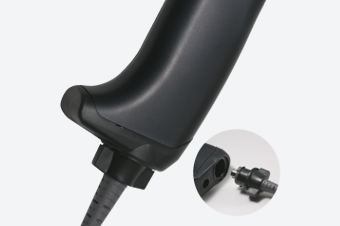

コードロック

外れにくく、壊れにくいコネクタカバーでコードをしっかりロック。コネクタカバーの形状にもこだわり、細部まで壊れにくい、丈夫な作りを実現しました。

マジックキー搭載

マジックキーに便利な機能を割り当て、さらに作業を効率化

イメージキャプチャ機能(GT20Qのみ)

画像の撮影が可能ですので、工場の生産ラインで不良品が出た場合などに、その場で画像を撮影し、上位機器に送ることができます。

データ照合/編集機能を搭載 専用アプリの開発が不要

登録したマスタデータと読み取ったデータを照合できる機能を搭載。
異品チェックやラベル貼り間違い防止システムを簡単に構築できます。
さらに、簡易プログラミングソフト“ADFスクリプト”で、データの並び替え・切り出し・変換など、データ編集を自由自在に行えます。

型式 USBモデル
GT20Q-SM(U)(1)
RS-232Cモデル
GT20Q-SM(R)
Bluetooth®モデル
GT20Q-SB-V2
USBモデル
GT20B-SM(U)(1)
RS-232CモデルGT20B-SM(R) Bluetooth®モデル
GT20B-SB-V2
読み取り部 方式 エリアセンサ アドバンストスキャンプラス(CCD)
読み取りコード 二次元コード QRコード、SQRC、iQRコード、マイクロQRコード、DataMatrix(ECC200)、PDF417、マイクロPDF417、Maxiコード、Aztec、GS1 Composite -
バーコード EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5(ITF)、Standard 2 of 5(STF)、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS) EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5(ITF)、Standard 2 of 5(STF)、CODABAR(NW-7)、CODE32、CODE39、CODE93、CODE128、MSI、 Plessy、GS1-128(EAN-128)、GS1 DataBar(RSS)
最小分解能 二次元コード 0.167mm -
バーコード 0.125mm
マーカ エリアガイドマーカ -
PCS値 0.30以上
傾角・仰角 ±50°
スキュー角 360° -
イメージキャプチャ BMP、JPEG出力、サムネイル機能 -
読み取り確認 青・赤・緑3色LED、バイブレータ、ブザー(音量コントロール3段階、トーンコントロール3段階)
通信インターフェイス 方式 USB RS-232C Bluetooth®Ver2.1+EDR準拠クラス2 USB RS-232C Bluetooth®Ver2.1+EDR準拠クラス2
コネクタ USBコネクタ(Aタイプ) Dsub-9S - USBコネクタ(Aタイプ) Dsub-9S -
プロファイル - SPP、HID - SPP,HID
ケーブル 2mケーブル 2mケーブル、5mケーブル - 2mケーブル 2mケーブル、5mケーブル -
電源 電源供給 接続先より供給(2) 専用ACアダプタ 専用バッテリ 接続先より供給(2) 専用ACアダプタ 専用バッテリ
動作時間(3) - 28時間 - 100時間
環境条件 保護等級 IP65
耐落下強度(4) 2.0mコンクリート床上に60回
動作温度(5) -20~50℃
動作湿度 10~90%RH(結露・結氷なきこと)
質量 約180g(ケーブル除く) 約230g(電池含む) 約180g(ケーブル除く) 約230g(電池含む)
  1. 1.USBキーボードインターフェイス、USB-COMインターフェイスの2方式をサポートしています。出荷時のインターフェイス設定はUSB-COMインターフェイスになります。
  2. 2.パソコンやUSB-HUBの機種によっては接続できない場合がありますので、事前に接続確認をしていただきますようお願いいたします。
  3. 3.5秒間に1回、コードを読み取った場合。
  4. 4.常温での試験値であり、保証値ではありません。
  5. 5.Bluetooth®モデルは充電時は0~40℃となります。

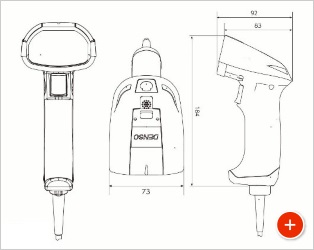

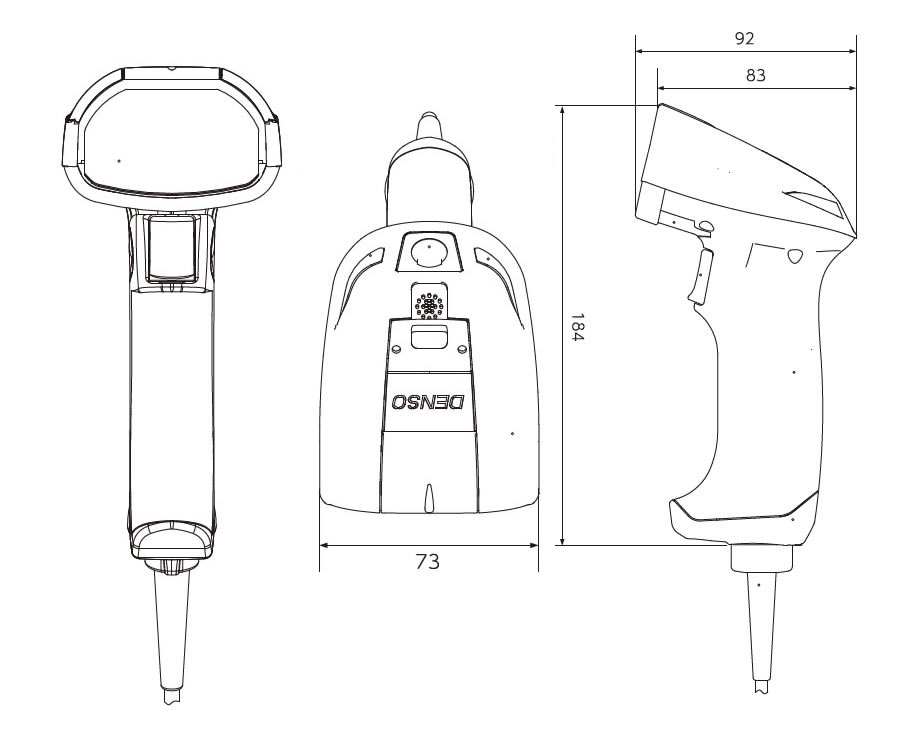

外形寸法

寸法図

充電器

   名称 型式 充電時間 使用電源 外形寸法
本体充電器 CH-GT20L 2.5時間 ACアダプタ -

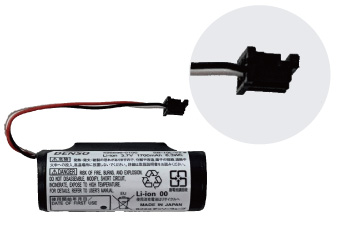

バッテリ

型式 対象機種(1)
SB-10L GT20B-SB/GT20Q-SB
SB-10L-V2 GT20B-SB-V2/GT20Q-SB-V2
1.対象機種はBletoothモデルのみです。

置き台

  名称 型式 寸法図
置き台 S-GT20
  置き台 S-GT21 (1)
1.S-GT21は机置き、壁掛けと2通りの使い方が可能です。

ハンズフリースタンド

  名称 型式 寸法図
ハンズフリースタンド H-GT10
ハンズフリースタンド H-GT11
ハンズフリースタンド H-GT20
ハンズフリースタンド H-GT21 (2)
2.H-GT21は耐油構造です。

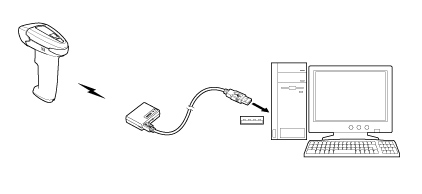

Bluetooth®通信ユニット

  名称 型式
Bluetooth通信ユニット BA20-RU
BA11-RKU

ケース・ストラップ類

  名称 型式
K-GT10 腰用ケース K-GT10
ネックストラップ NSBHT-1300

セット内容

  • USBモデル・RS-232Cモデル
  • ・本体
  • ・インターフェイスケーブル
  • ・ACアダプタ(RS-232Cモデルのみ)
  • ・操作ガイド
  • 取扱説明書(取扱説明書は同梱しておりません。HPよりダウンロードが可能です。)

    • Bluetoothモデル※
    • ・本体(バッテリ付)
    • ・充電器
    • ・ACアダプタ
    • ・ハンドストラップ
    • ・操作ガイド
    • 取扱説明書(取扱説明書は同梱しておりません。HPよりダウンロードが可能です。)
    • 通信ユニット(BAシリーズ)は別売りです。

    • ※接続先がBluetooth非搭載の場合、接続先の環境に合わせて(1)~(4)のいずれかを追加で購入して下さい。
    • (1)RS-232Cセット
    • (2)RS-232Cセット(充電器組み込み)
    • (3)USB-COMセット
    • (4)USBキーボードセット

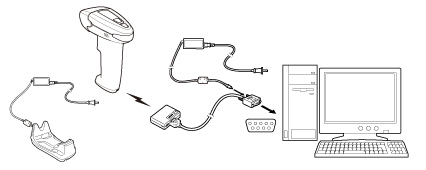

(1)RS-232Cセット

  名称 型式
通信ユニット BA20-RU
RS-232Cケーブル CBBA-RS2000/9
ACアダプタ AD2-1005/3000

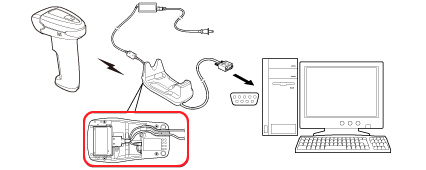

(2)RS-232Cセット(充電器組み込み)

  名称 型式
通信ユニット BA20-RU
RS-232Cケーブル CBBA-RS2000/9-1

(3)USB-COMセット

  名称 型式
通信ユニット BA20-RU
USBケーブル CBBA-US2000/4

(4)USBキーボードセット

  名称 型式
通信ユニット BA20-RU
USBケーブル CBBA-US2000/4

スキャナ設定用ソフトウェア

名称(製品詳細ページをご覧頂けます) ダウンロード
Scanner Setting(Free) ダウンロードはこちら
Scanner Setting 2D(Free) ダウンロードはこちら
BA Setting(Free) ダウンロードはこちら

キーボードインターフェイスソフトウェア

名称(製品詳細ページをご覧頂けます) ダウンロード
QRkbif(Free) ダウンロードはこちら

ドライバ

名称 ダウンロード
Active USB-COMポートドライバ(Free) ダウンロードはこちら

SQRC設定用ソフトウェア

名称(製品詳細ページをご覧頂けます) ダウンロード
SQRC Setting ダウンロードはこちら
