QB33

省スペースに設置定置な定置・組み込み式スキャナ

  • 特長
  • 仕様
  • オプション
  • ソフトウェア

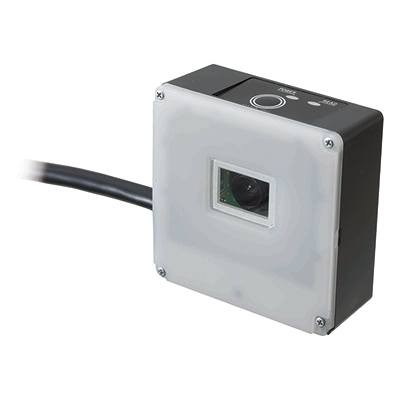

さまざまなシーンで活躍する、定置・組み込み用スキャナ

近年、様々な施設でキオスク端末や入場ゲート導入による効率化が進んでいます。QB33は、バーコード、二次元コードの活用に最適な定置用・組み込み用スキャナとして、ご活用いただけます。かざすだけで承認を完了。省人化、混雑の緩和に貢献します。




省スペースに設置可能・進化した読み取り性能

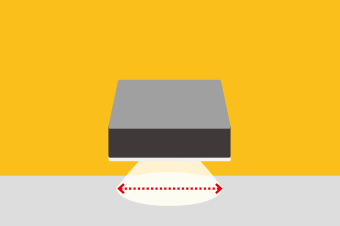

省スペースに設置可能な広角視野

小型ボディ+広角レンズの採用により、読み取り対象物からの距離を離すことなく、省スペースに設置が可能。キオスク端末などへの組み込みの際の設置スペースを削減でき、設置の自由度が高まります。

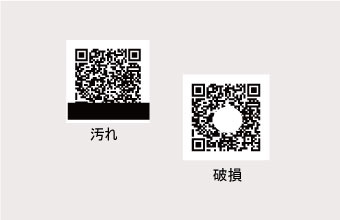

進化した読み取り性能で粗悪コードも読み取り

QRコード開発元ならではの読み取りアルゴリズムで、印字状態の粗悪なQRコードも読み取り可能です。

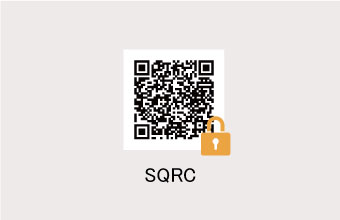

SQRC®でセキュリティ対策も万全

SQRCとは、「公開データ」と「非公開データ」を持つこと ができるQRコードです。非公開データは暗号キーを持った専用リーダのみ読み取りができ、データの保護が可能です。
>SQRCについて 詳しくはこちら

SQRCを活用することで、個人情報などの情報漏えいを防ぎたい用途にも最適です。

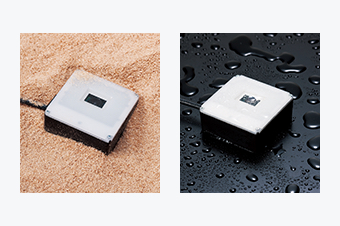

半屋外での運用を支える、耐環境性能

塵・水滴の侵入をシャットアウトする安心性能

IEC国際規格の保護等級IP54を実現。生産ラインにおける粉塵や半屋外での雨などをシャットアウト。安心して組み込みできます。

安心の-20~50°C対応

動作温度範囲-20~50°C対応を実現。半屋外の入場ゲートなどにも安心して組み込みできます。

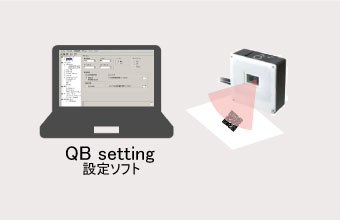

導入をサポートする設定ソフト

かんたん設定で導入工数を削減

設定ソフト「QB setting」で一括設定用QRコードを作成。QB33で読み取ることで一発設定。キッティング時の複雑な設定や複数台の設定にかかる工数を削減します。

型式 QB33-SR
(RS-232Cモデル)
QB33-SU
(USBモデル)
スキャナ部 読み取りコード 2次元コード QRコード、マイクロQRコード、SQRC、iQR、PDF417、マイクロPDF417、Maxiコード、DataMatrix(ECC200)、Aztec、GS1 Composite(EAN.UCC Composite)
バーコード EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS)
最小分解能 2次元コード 0.20mm
バーコード 0.15mm
読み取り基準位置 40mm
読み取り視野(1) 62mm×39mm
照明 白色LED
読み取り確認 LED 1個(青・緑・赤)
ブザー 音量コントロール3段階・トーンコントロール3段階
インターフェイス インターフェイス RS-232C(ミニD-sub15PINメス)(2) USB
ケーブル長 0.5m 2m
電源部 定格電圧 5V
電源 接続先から供給
付帯機能 操作ボタン 1ボタン(マジックキー)
環境性能 動作温度 -20~50°C
保護等級 IP54
筐体色(前面) ホワイト
質量 約120g 約150g
  1. 1.読み取り基準位置においての値
  2. 2.D-sub9PINで外部機器と接続される場合、別途D15タイプ-D9Sタイプ変換ケーブルおよびACアダプターが必要です。

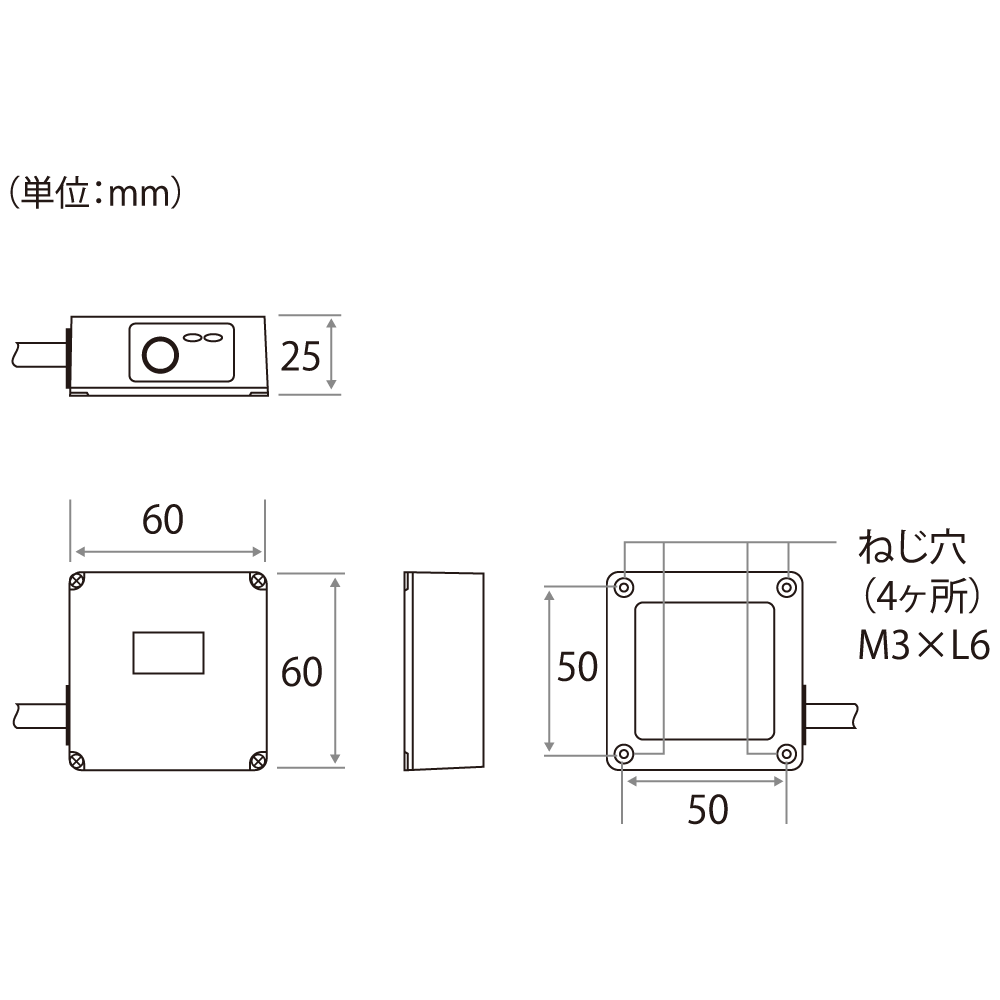

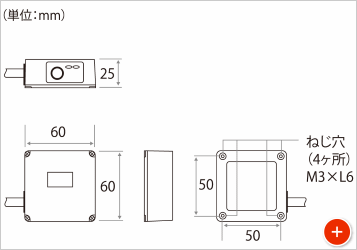

寸法図

ケーブル・ACアダプタ

名称 型式
RS-232C D15P⇒D9Sタイプ変換ケーブル(2.0m) (1) CBQ3-RS2000/15-9-01
ACアダプタ (2) AD2-1005/3000
1.RS-232CモデルをD-sub9PINで外部機器と接続される際必要となります。
2.変換ケーブル使用時のみ必要です。

セット内容

・本体
・操作ガイド
取扱説明書(取扱説明書は同梱しておりません)

スキャナ設定用ソフトウェア

デンソーウェーブ製ハンディスキャナの各種パラメータ設定をする為のソフトウェア

名称 ダウンロード
QB Setting(Free) ダウンロードはこちら

キーボードインターフェイスソフトウェア

スキャナからのデータを、キーボードからの入力のように変換するソフトウェア

名称(製品詳細ページをご覧頂けます) ダウンロード
QRkbif(Free) ダウンロードはこちら

ドライバ

名称 ダウンロード
Active USB-COMポートドライバ(Free) ダウンロードはこちら

SQRC設定用ソフトウェア

名称(製品詳細ページをご覧頂けます) ダウンロード
SQRC Setting ダウンロードはこちら
