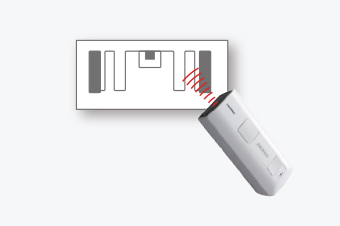

個品タグへの読み書きに最適

1対1のRFタグ処理に最適な読み取り距離3cm(1)程度で、周りのRFタグを読んでしまう心配がなく、スムーズに1枚毎のRFタグの処理が可能です。広範囲・一括読み取りの高出力RF機器にはないうれしさをご提供します。

持ち運びに便利

ポケットにも入る小さなサイズなので1日中持っていても邪魔になりません。さらに、特定省電力モデルなので免許不要でどこでも持ち歩けます。スタッフ全員がスキャナを常に持っていたい現場にオススメです。

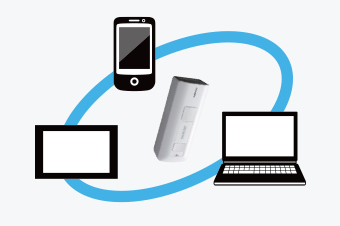

スマートフォンやタブレットと簡単接続

設定用のコードを読み取るだけでBluetooth®搭載機器と簡単に繋がります。店舗内での接客時、その場で在庫照会ができるなど運用の幅が広がります。

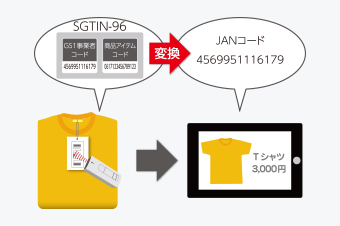

バーコード運用からの乗り換えが簡単

SGTIN-96⇒JANコード変換機能を搭載(2)。JANコードで運用されていたアプリをそのま まご活用いただけます。また、バーコードとRFタグの読み取り口が同じのため、同じ操作感でRFタグでの運用への乗り換えが可能です。

  1. 1.読み取り距離はRFタグにより異なります。
  2. 2.SGTIN-96フォーマットで書き込まれたRFタグのみとなります。
型式 SE1-BUB-C
RFID部 通信可能なRFタグ ISO/IEC18000-63 TypeC(EPCglobal Class1 Gen2)対応タグ
通信周波数 916.8MHz、918.0MHz、919.2MHz、920.4~923.4MHz
チャネル幅/チャネル数 200kHz/19ch
送信出力 特定小電力無線局 10mW以下
変調方式 PR-ASK
伝送速度 40kbps
読み取り距離 3cm(1)
スキャナ部 方式 アドバンストスキャンプラス(CCD)
読み取りコード EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5(ITF)、CODABAR(NW-7)、
CODE32、CODE39、CODE93、CODE128、GS1-128(EAN-128)、MSI、Plessey、GS1 DataBar(RSS)
最小分解能 0.125mm
PCS値 0.3以上
仰角・傾角 ±50°
読み取り確認 青・赤・緑3色LED、ブザー
通信インターフェイス 方式 Bluetooth Ver.2.1+EDR準拠クラス2
プロファイル SPP、HID
電源 電源供給 eneloop×2本
充電方式 本体充電、eneloop単体充電
動作時間 12時間(2)
環境性能 保護等級 IPX2
対落下強度(3) 1.2mコンクリート床上に6回
動作湿度範囲(4) -5~50℃
質量(電池含まず) 約70g
  1. 1.対象タグにより通信距離が異なります。評価条件=Avery Dennison 製AD-237r6。読み取り距離は参考値であり、実際の条件により変化します。
  2. 2.5秒に1回RFタグを読み取った場合。
  3. 3.常温での試験値であり、保証値ではありません。
  4. 4.充電時は0~40℃となります。

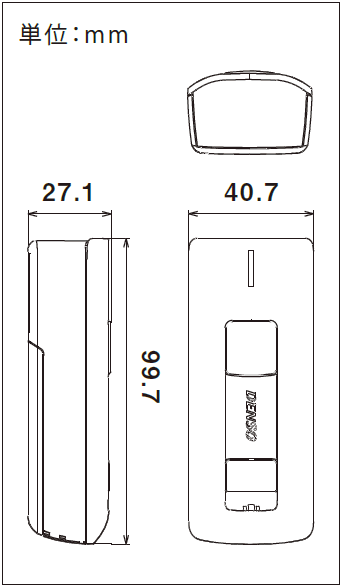

外形寸法

寸法図

950MHz製品をご利用のお客様へ

この機器の使用周波数帯では、電子レンジ等の産業・科学・医療用機器のほか、工場の製造ライン等で使用されている免許を要する移動体識別用の構内無線局及びアマチュア無線局、並びに免許を要しない特定小電力無線局等(以下、「他の無線局」と略します)が運用されています。

電波法改正により、950MHz対応の製品は2018年4月1日以降利用不可となりますので、920MHz対応製品への交換が必要です。交換に際してのご不明点はデンソーウェーブカスタマーデスクまでお問い合わせください。

連絡先

ストラップ

ネックストラップとハンドストラップをラインナップ。

  名称 型式 寸法図 希望小売価格
ネックストラップ NSBHT-1300 - オープン
ハンドストラップ HSSE1 - オープン

充電器

本体充電タイプ、4台同時充電タイプをラインナップ。

写真 名称 型式 対象機種 充電時間 電源 希望小売価格
- 本体充電器 CH-SE11 SE1-BB-C 11時間 ACアダプタ オープン
- 4連充電器 CH-SE14 SE1-BB-C 11時間 ACアダプタ オープン

シリコンカバー

  名称 型式 寸法図 希望小売価格
シリコンカバー SE1-BB・QB兼用シリコンカバー(透明) - オープン
シリコンカバー SE1-BB・QB兼用シリコンカバー(黒色) - オープン

通信

名称 型式 Bluetooth® 通信 使用電源 質量 希望小売価格
仕様 無線出力 対応プロファイル 通信距離(参考値) シリアル I/F キーボード I/F(2) USB I/F RS-232C I/F キーボード I/F USB I/F
仕様 通信速度 仕様 レベル 仕様 動作モード
Bluetooth®通信ユニット BA11-RKU Bluetooth®Specification Ver.2.0 準拠 クラス2(最大2.5mW) Serial Port Profile 見通しで約10m以上(1) RS-232C 1200bps~115200bps(9種類より選択) PS/2キーボードI/F CMOSレベル USB Specification Revision 1.1準拠 USBキーボードI/Fモード,USB-COM I/Fモード ACアダプタ 接続先より供給 接続先より供給 約20g オープン
BA20-RU Bluetooth®Specification Ver.2.1+EDR 準拠 - - - 約16g オープン
  1. 1. 当社製のBluetooth®搭載スキャナと通信させた場合の参考値です。相手機器や使用環境により、通信距離は変化します。
  2. 2. AT27Q-SB,GT10Q-SB,GT15Q-HB,WS1,SE1-QBを使用する場合、キーボードI/Fは使用できません。

付属品

  • ・操作ガイド(設定用バーコードメニュー付)
  • ・※充電式ニッケル水素電池(eneloop)は別売となります。
  • ・※通信ユニット(BA20-RU / BA11-RKU)は別売となります。

設定ソフト

型式 特長
Scan Tune App(Free) SE1シリーズの各種パラメータ設定コードをPC上で作成するソフトウェア
BA Setting(Free) 通信ユニット(BA20-RU/BA11-RKU)の各種パラメータをパソコンから設定するソフトウェア
