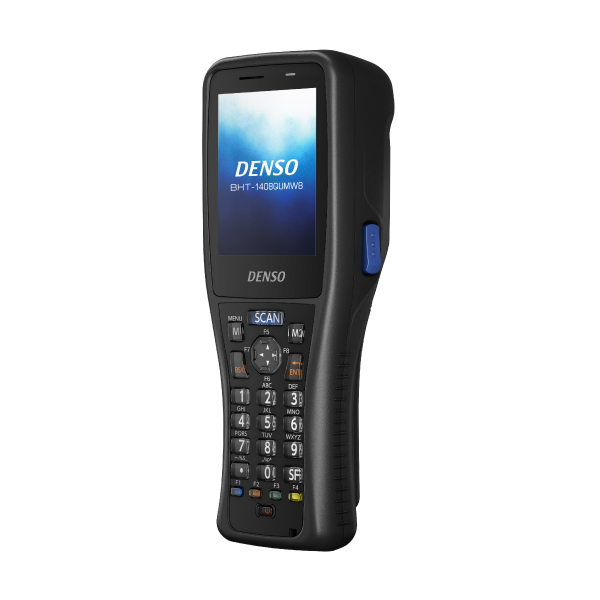

BHT-1408QUMWB

21時間の長時間動作を実現した、RFID対応ハンディターミナル。

  • 特長
  • 仕様
  • オプション
  • ソフトウェア
  • 導入サポート

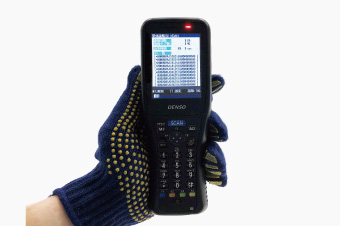

1台で業務が完結する、 ハンディターミナルならではの可搬性・操作性

ハンディターミナルだからこそ実現できる、スマートデバイス等との2台持ちが不要・コンパクトな形状による可搬性、キーによる操作性。
ポケットやケースからすぐに取り出し、業務を開始できます。

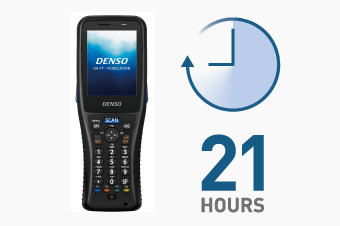

1日使える。21時間(※)の連続動作を実現

独自の省電力設計を採用することで、連続で21時間(※)の動作が可能。
営業時間終了後の夜間の棚卸や、長時間にわたるフィールド業務等に最適です。
(※無線LAN通信使用時)

屋外での使用でも安心の、堅牢性と耐環境性

日々のダメージを想定したコンクリート上での、1.2m×30回の耐落下試験をクリア。
また、IP54の耐環境性を有し、水滴や砂埃がかかる屋外での使用も可能。
業務用端末ならではの安心感をご提供します。

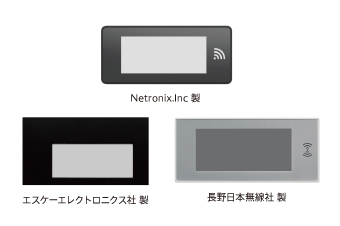

UHF帯電子ペーパータグ(別売)との連携でペーパーレス化

帳票等のペーパーレス化に貢献する、「UHF帯バッテリーレス電子ペーパータグ」の書き換えに対応。
外出先での書き換えも容易に行うことが可能です。
(電子ペーパータグのデザイン・書き換え用ソフトウェアは別途開発する必要があります)

rMQRコード®の読み取りに対応

細長く狭いスペースへの印字を実現した、新QRコード「rMQRコード®」の読み取りにも対応。活用の幅が広がります。



型式 BHT-1408QUMWB
OS BHT-OS
CPU ARM Cortex-A5  528 MHz
メモリ 64 MB
表示部 ドット数 2.8 inch QVGA(240×320ドット)
表示素子 液晶ドットマトリックスディスプレイ(カラー)
RFID部 読み書き可能なRFタグ ISO/IEC18000-63 (GS1 EPC Gen2) 対応タグ
読み取り距離 0~1.0 m(1)
送信出力 250mW以下(デフォルト)・500mW以下(バッテリレス電子ペーパータグ使用時)(2)
出力調整 20段階またはdBm指定
読み取り部 方式 エリアセンサ
読み取り
コード
2次元コード QRコード®、マイクロQRコード、SQRC®、rMQR®、PDF417、マイクロPDF417、Maxiコード、DataMatrix(ECC200)、GS1 Composite
バーコード EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5(ITF)、Standard 2 of 5(STF)、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 Databar(RSS)
最小分解能 2次元コード 0.167mm
バーコード 0.125mm
マーカ レーザマーカ(エリア)
読み取り確認 青・赤・緑3色LED、スピーカ、バイブレータ
キー入力部 キー数 21キー+カーソルキー+3トリガキー
通信部 無線LAN(3) 適合規格 IEEE802.11a/b/g/n/ac 準拠IEEE.802.11ac/a/b/g/n準拠
周波数 5GHz帯(W52、W53、W56)
2.4GHz帯(1~13ch)
アクセス方式 インフラストラクチャモード、アドホックモード
セキュリティ 暗号化:WEP(40/128)/TKIP/AES
WPA認証:WPA/WPA2
ユーザー認証:PSK/EAP-TLS/PEAP
Bluetooth® Bluetooth® Ver.5.0+EDR/LE
(対応Profile:GAP/SPP/HID/DUN/GATT)
ケーブルI/F USB Ver.2.0(USB Type-C)
電源部 メインバッテリ リチウムイオンバッテリ
動作時間(4) 2回/10秒タグ読み 約28時間(5)
2秒/10秒タグ読み 約16時間(6)
無線LAN使用時 約21時間(7)
Bluetooth
使用時
約16時間(8)
カードスロット microSDHC×1
付帯機能 時計、スピーカ、バイブレータ、電池電圧表示、キーバックライト、リモートウェイクアップ
環境性能 動作温度(9) -20℃~50℃
動作湿度 5~95%RH(結露・結氷のなきこと)
保護等級 IP54
対落下強度 コンクリート上 1.2m x 30回
質量(バッテリ含む) 約300 g
  1. 1. 読み取り距離は参考値であり、実際の環境条件により変化します。対象タグにより通信距離が異なります。評価条件=Avery Dennison製 AD-229r6。
  2. 2. 放射電力が500mW以下のため、特定小電力の機器の要件を満たしています。
  3. 3. 電波法によりW52,W53は屋外利用禁止です(法令により許可された場合を除く)。
  4. 4. 動作時間は常温での参考値であり、使用条件により変化します。
  5. 5. 10秒間に2回の読み取り。バックライトレベル1。
  6. 6. 10秒間に2秒間の読み取り。バックライトレベル1。
  7. 7. 読み取り:無線通信:画面書き替え:待機=1:1:1:20の場合。バックライトレベル1。無線は通信時のみONとし、その他はOFFとする。
  8. 8. 1サイクル30秒=読み取り(1秒間)、Bluetooth®通信、画面書き換え(1秒間)、待機。バックライトレベル1。Bluetooth®デバイスは常時ONとする。モジュールオフタイマ設定100msec。
  9. 9. 充電時は0℃~40℃となります。

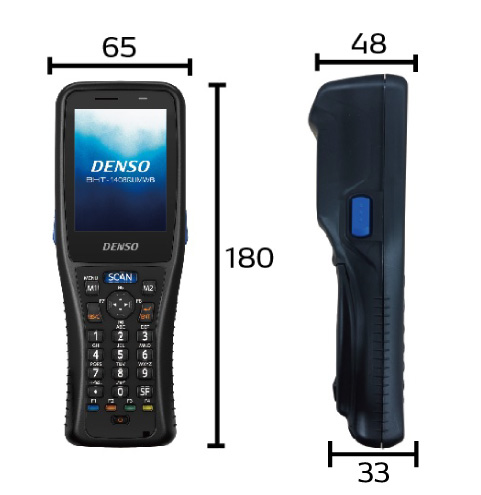

外形寸法(単位:mm)※寸法はすべて参考寸法です

バッテリ

  名称 型式
- 3450mAhバッテリ BT-110L

通信ユニット

  名称 型式
CU-AR1-14 CU-AL1-14 CU-AU1-14 USBタイプ 通信ユニット(1) CU-AU1-14
LANタイプ 通信ユニット(1) CU-AL1-14
RS232Cタイプ 通信ユニット(1) CU-AR1-14
  1. 1.ACアダプタは別売りです。
【非RFIDモデルの「BHT-1400シリーズ」の通信ユニットご使用の皆様へ】
大容量バッテリBT-110Lに対応したため、非RFID対応モデルのBHT-1400シリーズの通信ユニットの形状を一部変更しております。
本モデルをご購入頂く際は、通信ユニット、本体充電器の更新をお願い致します。

充電器

  名称 型式
CU-AR1-14 CU-AL1-14 CU-AU1-14 4連本体充電器(1) CH-A4-14
CU-AR1-14 CU-AL1-14 CU-AU1-14 4連バッテリ充電器(1) CH-1104
  1. 1.ACアダプタは別売りです。
【非RFIDモデルの「BHT-1400シリーズ」用本体充電器ご使用の皆様へ】
大容量バッテリBT-110Lに対応したため、非RFID対応モデルのBHT-1400シリーズの本体充電器の形状を一部変更しております。
本モデルをご購入頂く際は、通信ユニット、本体充電器の更新をお願い致します。

ケース・ストラップ

名称 型式
腰用ケース WHBHT-M60/S40/S30
ソフトケース SCBHT-1400QU

セット内容

  • ・本体
  • ・バッテリ(BT-110L)
  • ・ハンドストラップ
  • ・操作ガイド
  • ・取扱説明書(取扱説明書は同梱しておりません。HPよりダウンロードが可能です。)

開発ツール

設定用ソフトウェア

BHT導入に必要な各種設定やアプリケーションのインストールをPC上で行うソフトウェア。

名称 ダウンロード
BHT Setting(Free) ダウンロードはこちら

運用支援ソフトウェア

OSやアプリケーションのアップデートを行うソフトウェア。

名称(製品詳細ページをご覧頂けます) ダウンロード
BHT Manager ダウンロードはこちら

SQRC設定用ソフトウェア

SQRCの読み取りに必要な暗号キーを設定するソフトウェア。

名称(製品詳細ページをご覧頂けます) ダウンロード
SQRC Setting ダウンロードはこちら

BHTソフトウェアコンソーシアム

自社ソフトウェアに加え、BHTソフトウェアコンソーシアム会員企業による多種多様なソフトウェアで、お客様の環境に合わせたシステム構築をサポート。

詳細はこちら

専門チームによる導入サポート

長年培った実績・ノウハウに加え、BHTに精通した専門チームが導入をサポート。
「今の業務を変えたくない」、「もっと業務効率を向上させたい」など、ご希望の運用イメージに応じ、
ソフトウェアを含めてご提案いたします。

【専門チーム 提供サポート例】
・機器選定サポート
・OS乗り換えサポート
・お困りごとに合わせたアプリ開発、ご提案
・通信環境改善サービス(有償)
 アクセスポイントの設置位置やチャネルなどを適切に設計する為の環境調査をご提供。最適な無線環境をご提案します。
