金属ワーク、極小コードにも対応した抜群の読み取り性能

金属ワークの安定読み取り

3種類の複合照明搭載により、従来読み取りが難しかった自動車の金属部分に印字されたコードでも、安定した読み取りを実現しました。

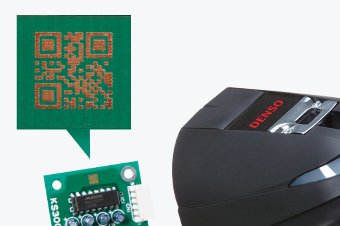

極小コードの読み取り

最小分解能0.1mmを実現し、基板や電子部品に印字された極小コードの読み取りも可能になりました。

製造現場での使用にも耐えうる高い堅牢性

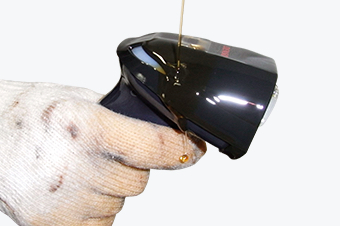

耐油構造

業界最高クラスの耐油構造(Gグレード)の実現により、今まで導入の難しかった、オイルが使用される生産ライン等でも運用できます。(1)

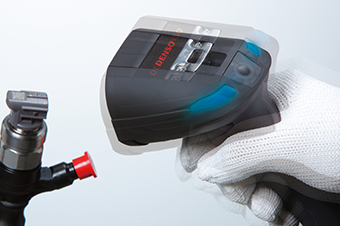

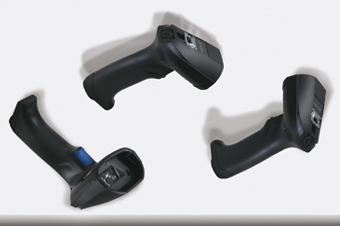

耐衝撃性能

ヘッド部分に配置した耐衝撃ラバーとボディ強度アップにより、業界最高レベルの2.0m×6回落下耐久を実現しました。

快適な運用をサポートする優れた操作性

確実な読み取り確認

生産ライン等の騒音が激しい環境下でも、バイブレータ+大型スピーカ搭載で確実な読み取り確認が可能です。

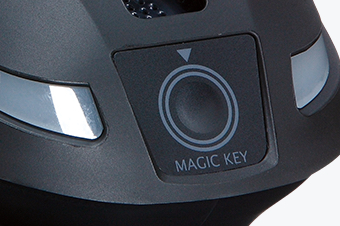

マジックキー搭載

本体上部に搭載されたマジックキーには、各種機能を割り当て可能。作業性が向上します。(2)

スキャナの可能性を広げる、充実の機能

データの切り出しや並べ替えなど様々な動作の制御が可能な簡易プログラミング機能(ADFスクリプト)や、マスターコードを登録し、読み取り対象と比較する照合機能を搭載。

  1. 1.切削油対応
  2. 2.各種機能:バンクの切り替え、読み取りデータの再転送、指定キャラクタの転送、マーカスイッチの点灯、オートセンスモードへの切り替え。
モデル (RS-232Cモデル) (USBモデル)
型式 GT20QD-SM(R) GT20QD-SM(U)
読み取り部 読み取りコード 2次元コード QRコード、マイクロQRコード、SQRC、iQRコード、PDF417、マイクロPDF417、Maxiコード、
DataMatrix(ECC200)、EAN.UCC Composite(GS1 DataBar Composite)
バーコード EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN (アドオン付き)、interleaved 2 of 5 、CODABAR(NW-7)、
CODE 39、CODE 93、CODE128、GS1-128(EAN-128)、RSS(GS1 DataBar)
最小分解能 2次元コード 0.1mm
バーコード 0.1mm
マーカ グリーンLED
照明 複合照明
読み取り確認 確認用W-LED(青・緑・赤)、スピーカ(音量コントロール3段階、トーンコントロール3段階)、バイブレータ
インターフェイス 方式 RS‐232C USB(COM、HID)(1)
コネクタ Dsub-9ピン(メス) USBコネクタ(Aタイプ)
ケーブル 2mストレート
電源 電源供給 専用ACアダプタ
環境性能 保護構造 IP65G(2)
耐落下強度(3) 2.0mコンクリート床上に6回
動作温度範囲 -5~50°C
動作湿度範囲 10~90%RH(結露・結氷のないこと)
使用周囲照度 20~10,000ルクス(昼光色蛍光灯)
質量(本体のみ) 約210g
  1. 1.USBキーボードインターフェイス、USB-COMインターフェイスの2方式をサポートしています。
  2. 2.JIS C0920に準拠しています。なお、インターフェイスケーブルのコネクタカバーをロックした状態で保証されます。
  3. 3.試験値であり、保証値ではありません。

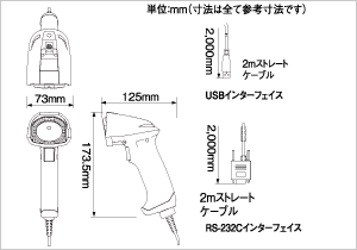

外形寸法

寸法図

置き台

  名称 型式 寸法図 希望小売価格
置き台 S-GT20 オープン

ハンズフリースタンド

  名称 型式 寸法図 希望小売価格
ハンズフリースタンド H-GT20 オープン
ハンズフリースタンド H-GT21 オープン

ケーブル一覧

GT20QD ケーブル一覧
対応機種 品名 型式 通信インターフェイス 形状 長さ 価格 備考
GT20QD-SM(RS-232C) GT20QD RS232C/2mストレート CBG2-RS2000/9 RS-232C ストレート 2m オープン (1)
GT20QD-SM(USB) GT20QD USB/2mストレート CBG2-US2000/4 USB1.1 ストレート 2m オープン (1)
  1. 1.ACアダプタが別途必要となります。但し、下記セットで購入される場合は、ACアダプタは同梱されております。

スキャナ設定用ソフトウェア

型式 特長
Scanner Setting DPM GT20QDの各種パラメータをパソコンから設定するソフトウェア

キーボードインターフェイスソフトウェア

型式 特長
QRkbif(Free) スキャナから読み取った情報を受信し、あたかもキーボードから入力されたかのように変換するソフトウェア

ドライバ

SQRC設定用ソフトウェア

型式 特長
SQRC Setting SQRCの暗号キー生成・機種登録をパソコンから設定するソフトウェア
