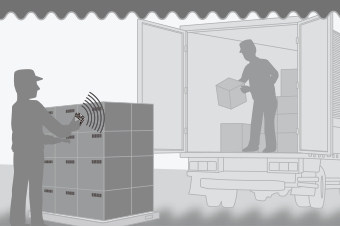

レイアウトが変わる現場にフレキシブルに対応

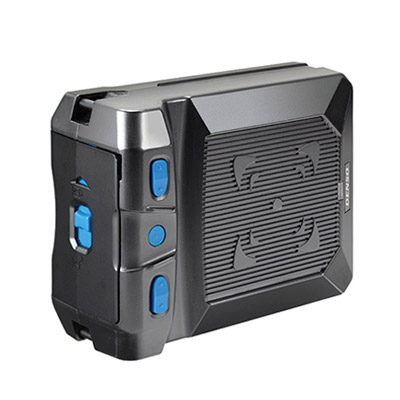

クラス最軽量のコンパクトボディ

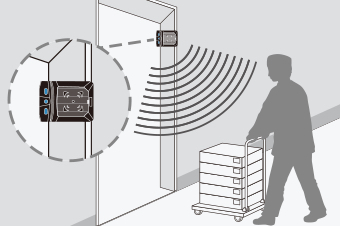

店舗での頻繁なレイアウト変更や物流倉庫でのフリーロケ管理などにもフレキシブルに対応できるよう、場所を選ばないコードレス、コンパクト設計を実現。 免許登録が必要ない特定小電力モデルなので、どこでも自由にお使いいただけます。さらに、手に持った状態でも台に置いた状態でもお使いいただけ、あらゆるシーンに対応します。

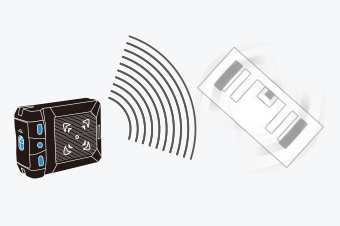

特定電力モデルなのに長距離読み取り

約2.5mの長距離読み取りで広範囲のRFタグを一括で読み取ることが可能です。さらに、RFタグの向きにも左右されない360°安定の読み取りを実現しました。

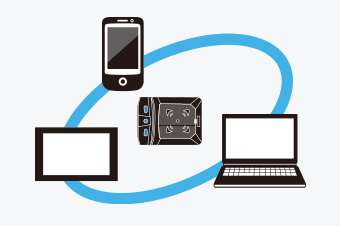

Bluetooth®搭載で運用の幅が広がる

あらゆるBluetooth®搭載機器との接続が可能です。タブレットやスマートフォンなどと連携させることで運用の幅が広がります。

半屋外での使用も安心

IEC国際規格の保護等級IP55を実現しており、雨がかかることのある半屋内での使用にも耐えられます。

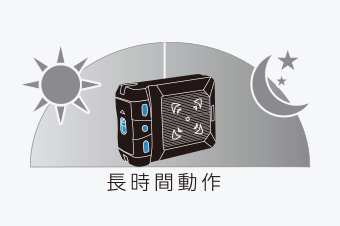

丸1日分の作業が可能

独自の省電力設計で実運用を想定した動作モードでも12時間動作を実現しました。こまめに充電をする必要がなく、丸1日分の作業でも連続してお使いいただけます。

型式 UR30-M-01
RFID部 通信可能なRFタグ ISO/IEC18000-63 (Class1 Gen2)対応タグ
通信周波数 916.8MHz、918.0MHz、919.2MHz、920.4~923.4MHz
チャネル幅/チャネル数 200kHz/19ch
送信出力 250mW以下
変調方式 PR-ASK
伝送速度 40kbps
読み取り距離(1) 2.5m以上
読み取り確認 青・赤・緑3色LED、ブザー
通信インターフェイス 方式 Bluetooth Ver.2.1+EDR準拠クラス2
プロファイル SPP
電源 電源供給 リチウムイオンバッテリ
動作時間(2) 28時間(3)/12時間(4)
環境性能 保護等級 IP55
耐落下強度(5) 2.0mコンクリート床上に6面各1回(計6回)
動作温度範囲(6) -20~50℃
質量(電池含む) 約350g
  1. 1.評価条件=Avery Dennison製 AD-237r6、読み取り距離は参考値であり、実際の環境条件により変化します。
  2. 2.動作時間は常温での参考値であり、使用条件により変化します。
  3. 3.5秒に1回RFタグを読み取った場合。
  4. 4.Bluetooth接続+RFタグ読み取り:待機(Bluetooth待機状態)=1:2.6の場合。ブザーはOFF。
  5. 5.常温での試験値であり、保証値ではありません。
  6. 6.充電時は0~40℃となります。

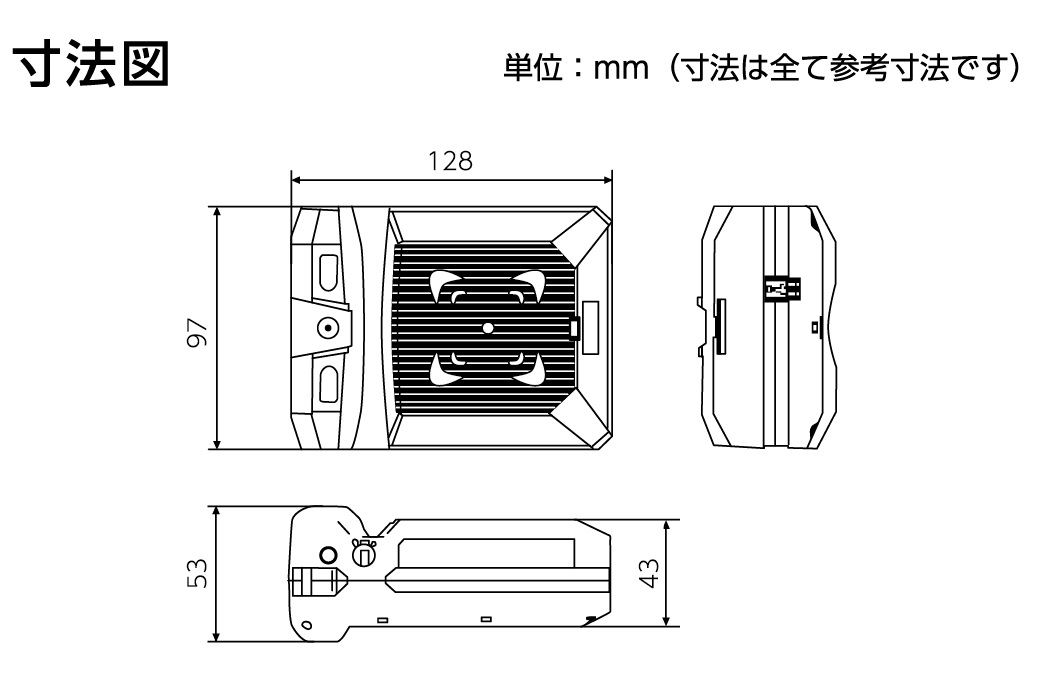

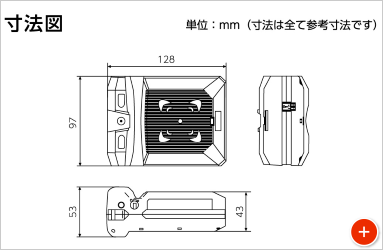

外形寸法

950MHz製品をご利用のお客様へ

この機器の使用周波数帯では、電子レンジ等の産業・科学・医療用機器のほか、工場の製造ライン等で使用されている免許を要する移動体識別用の構内無線局及びアマチュア無線局、並びに免許を要しない特定小電力無線局等(以下、「他の無線局」と略します)が運用されています。

電波法改正により、950MHz対応の製品は2018年4月1日以降利用不可となりますので、920MHz対応製品への交換が必要です。 交換に際してのご不明点はデンソーウェーブカスタマーデスクまでお問い合わせください。

連絡先

充電

BHT本体充電タイプ、予備カートリッジ充電タイプを各種ラインナップ。

写真 名称 型式 対象機種 充電時間 電源 希望小売価格
CH-UR31 本体充電器 CH-UR31 UR30 12時間 ACアダプタ オープン
- 4連バッテリ充電器 CH-SE14 BT-110LA-14を4個まで充電可能 3時間 ACアダプタ オープン

バッテリ

UR30のバッテリラインナップ。

型式 機能 希望小売価格
BT-110L リチウムイオンバッテリ オープン

通信

Bluetooth通信ユニット

名称 型式 Bluetooth® 通信 使用電源 質量 希望小売価格
仕様 無線出力 対応プロファイル 通信距離
(参考値)
シリアル
I/F
キーボードI/F(2) USB I/F RS-232C I/F キーボード I/F USB I/F
仕様 通信速度 仕様 レベル 仕様 動作モード
Bluetooth
通信
ユニット
BA20-RU Bluetooth
Specification Ver.2.1+EDR
準拠
クラス2
(最大2.5mW)
Serial Port Profile 見通しで
約10m以上(1)
RS-232C 1200bps
~115200bps
(9種類より選択)
- - USB
Specification Revision
1.1準拠
USBキーボードI/FモードUSB-COM I/Fモード ACアダプタ - 接続先より供給 約16g オープン
  1. 1. 当社製のBluetooth®搭載スキャナと通信させた場合の参考値です。相手機器や使用環境により、通信距離は変化します。
  2. 2. AT27Q-SB,GT10Q-SB,GT15Q-HB,WS1,SE1-QBを使用する場合、キーボードI/Fは使用できません。

付属品

  • ・操作ガイド
  • ・取扱説明書(QBdirecからダウンロード)
  • ・ハンドストラップ

設定用ソフトウェア

型式 特長
UR30 Setting(Free) UR30の各種パラメータをパソコンから設定するソフトウェア
BA Setting(Free) BA10/11の各種パラメータをパソコンから設定するソフトウェア
