読み取りが速いと、仕事が早い。QRコードも、バーコードも、これ一台。1台2役のハイブリッドスキャナ。高分解能モデルが新たにラインアップ。
【5年保証】※本体のみ。ケーブル、バッテリなどは除く。
細長く狭いスペースへの印字を実現した、新QRコード「rMQRコード®」の読み取りにも対応。活用の幅が広がります。(読み取りには最新ファームウェアへの更新が必要です)
※二次元コード対応モデルをご使用下さい。
※AT27Q-SBは読み取りに対応していません。

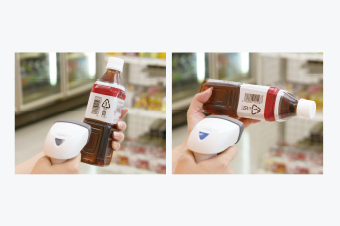

シャッタ速度の高速化により、手振れに左右されない操作性を実現。360°コードの向きを気にせず読み取りでき、スピーディーに作業できます。

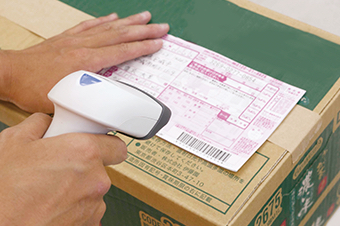

横方向の画素数、さらに読み取りアルゴリズムを向上。公共料金払込票や医療材料など、幅広バーコードの読み取りがアップしています。

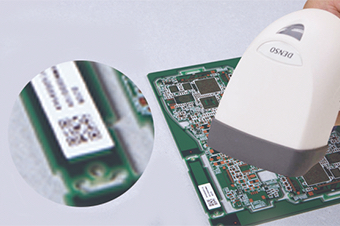

新開発の読み取りエンジンで、一次元0.10mm、二次元0.125mmの高分解能を実現。工場や病院、店舗など、幅広くご利用になれます。
※AT21Q-HMの場合
書籍の2段バーコードを初め、最大3段までのバーコードを一括で読み取ることが可能。読み取り回数を減らすことで、作業時間を大幅に短縮できます。

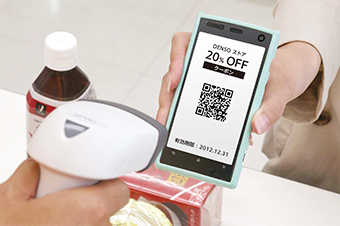

鏡面反射による照明の映り込みを抑える独自の新開発LED照明制御機能を搭載。携帯の液晶に表示されたコードもスピーディーに読み取れます。
従来のレーザガイドマーカタイプに加え、読み取りエリアを「面」で示すLEDマーカタイプをラインナップ。目への安全性にも配慮し、スーパーなど、接客時の運用に最適です。
専用充電器(CH-AT10L)で約2.5時間の急速充電が可能。また、バーコードモデルは連続使用時間100時間(3)、2次元コードモデルは連続使用時間28時間のスタミナ設計で、丸一日作業をする現場でも安心です。
AT20Q-SM(ホワイト) | AT21Q-SM(ブラック) | AT21Q-HM(ブラック) | ||||||
---|---|---|---|---|---|---|---|---|
RS-232C モデル |
USBモデル | RS-232C モデル |
USBモデル | RS-232C モデル |
USBモデル | |||
型式 | AT20Q-SM(R) | AT20Q-SM(U) | AT21Q-SM(R) | AT21Q-SM(U) | AT21Q-HM(R) | AT21Q-HM(U) | ||
スキャナ部 | 方式 | エリアセンサ | ||||||
読み取りコード | 2次元コード | QRコード、マイクロQRコード、SQRC、rMQRコード、iQR、DataMatrix(ECC200)、PDF417、マイクロPDF417、Maxiコード、 Aztec、GS1 Composite |
||||||
バーコード | EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、 Interleaved 2of5(ITF)、Standard 2of5(STF),CODABAR(NW-7)、 CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS) |
|||||||
最小分解能 | 2次元コード | 0.167mm | 0.125mm | |||||
バーコード | 0.125mm | 0.10mm | ||||||
マーカ | LEDマーカ | |||||||
傾角・仰角 | ±50° | |||||||
スキュー角 | 360° | |||||||
イメージキャプチャ | 有り(BMP,JPEG出力、サムネイル機能有り) | |||||||
読取確認 | 青、赤、緑3色LED、ブザー(音量コントロール3段階、トーンコントロール3段階) | |||||||
通信インターフェイス | 方式 | RS-232C | USB(COM、HID)(1) | RS-232C | USB(COM、HID)(1) | RS-232C | USB(COM、HID)(1) | |
コネクタ | Dsub-9S | USBコネクタ(Aタイプ) | Dsub-9S | USBコネクタ(Aタイプ) | Dsub-9S | USBコネクタ(Aタイプ) | ||
ケーブル | 2mストレート | |||||||
電源 | 専用ACアダプタ | 接続先より供給 | 専用ACアダプタ | 接続先より供給 | 専用ACアダプタ | 接続先より供給 | ||
接続先より供給 | 接続先より供給 | 接続先より供給 | ||||||
環境条件 | 防塵・防滴 | IP42 | ||||||
耐落下強度(4) | 2.0m/0.2m×100,000回 | |||||||
動作湿度範囲 | 10~90%RH(結露・結氷のないこと) | |||||||
動作温度範囲 | -5~50℃ | |||||||
使用周囲照度 | 0~10,000ルクス(昼光色蛍光灯) | |||||||
質量(ケーブル除く) | 約110g |
AT25Q-SM(ホワイト) | AT26Q-SM(ブラック) | AT27Q-SB(2) | |||||
---|---|---|---|---|---|---|---|
RS-232Cモデル | USBモデル | RS-232Cモデル | USBモデル | Bluetoothモデル | |||
型式 | AT25Q-SM(R) | AT25Q-SM(U) | AT26Q-SM(R) | AT26Q-SM(U) | AT27Q-SB-V2 | ||
スキャナ部 | 方式 | エリアセンサ | |||||
読み取りコード | 2次元コード | QRコード、マイクロQRコード、SQRC、rMQRコード、iQR、DataMatrix(ECC200)、PDF417、マイクロPDF417、Maxiコード、Aztec、GS1 Composite | QRコード、マイクロQRコード、SQRC、iQR、DataMatrix(ECC200)、PDF417、マイクロPDF417、Maxiコード、Aztec、GS1 Composite | ||||
バーコード | EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、 Interleaved 2of5(ITF)、CODABAR(NW-7)、Standard 2of5(STF),CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS) | ||||||
最小分解能 | 2次元コード | 0.167mm | |||||
バーコード | 0.125mm | ||||||
マーカ | エリアガイドマーカ | ||||||
傾角・仰角 | ±50° | ||||||
スキュー角 | 360° | ||||||
イメージキャプチャ | 有り(BMP,JPEG出力、サムネイル機能有り) | ||||||
読み取り確認 | 青、赤、緑3色LED、ブザー(音量コントロール3段階、トーンコントロール3段階) | 青、赤、緑、橙4色LED、ブザー(音量コントロール3段階、トーンコントロール3段階) | |||||
通信インターフェイス | 方式 | RS-232C | USB(COM、HID)(1) | RS-232C | USB(COM、HID)(1) | Bluetooth Ver.2.1 +EDR準拠クラス2 | |
コネクタ | Dsub-9ピン(メス) | USBコネクタ(Aタイプ) | Dsub-9ピン(メス) | USBコネクタ(Aタイプ) | - | ||
プロファイル | - | SPP、HID | |||||
ケーブル | 2mストレート | - | |||||
電源 | 電源供給 | 専用ACアダプタ | 接続先より供給 | 専用ACアダプタ | 接続先より供給 | 専用バッテリ | |
接続先より供給 | 接続先より供給 | ||||||
動作時間(3) | - | 28時間 | |||||
環境条件 | 防塵・防滴 | IP42 | IP54 | ||||
耐落下強度(4) | 2.0m/0.2m×100,000回 | 1.8mコンクリート床上に6回 | |||||
動作温度範囲 | -5~50℃ | ||||||
動作湿度範囲 | 10~90%RH(結露・結氷のないこと) | ||||||
使用周囲照度 | 0~10,000ルクス(昼光色蛍光灯) | 20~10,000ルクス(昼光色蛍光灯) | |||||
質量 | 約110g(ケーブル除く) | 約200g(電池含む) |

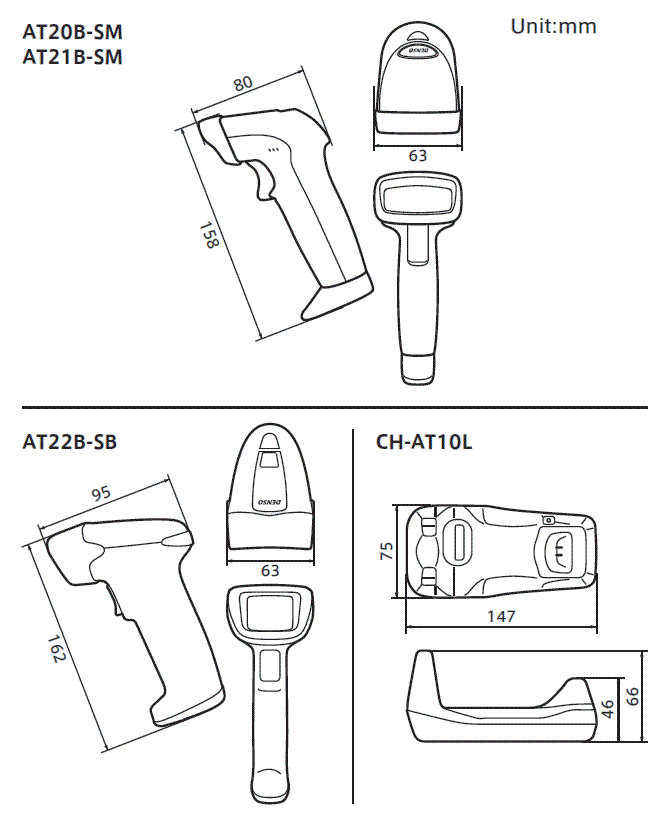

AT20B-SM(ホワイト) | AT21B-SM(ブラック) | AT22B-SB | ||||
---|---|---|---|---|---|---|
RS-232Cモデル | USBモデル | RS-232Cモデル | USBモデル | Bluetoothモデル | ||
型式 | AT20B-SM(R) | AT20B-SM(U) | AT21B-SM(R) | AT21B-SM(U) | AT22B-SB-V2(1) | |
スキャナ部 | 方式 | アドバンストスキャンプラス(CCD) | ||||
読み取りコード | EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、 Interleaved 2of5(ITF)、Standard 2of5(STF)、CODABAR(NW-7)、CODE32、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS)、MSI、Plessey | |||||
最小分解能 | 0.125mm | |||||
PCS値 | 0.3以上 | |||||
傾角・仰角 | ±50° | |||||
読み取り確認 | 青、赤、緑3色LED、ブザー(音量コントロール3段階、トーンコントロール3段階) | 青、赤、緑、橙4色LED、ブザー(音量コントロール3段階、トーンコントロール3段階) | ||||
通信インターフェイス | 方式 | RS-232C | USB(COM、HID)(2) | RS-232C | USB(COM、HID)(2) | Bluetooth Ver.2.1 +EDR準拠クラス2 |
コネクタ | Dsub-9ピン(メス) | USBコネクタ(Aタイプ) | Dsub-9ピン(メス) | USBコネクタ(Aタイプ) | - | |
プロファイル | - | SPP、HID | ||||
ケーブル | 2mストレート | - | ||||
電源 | 電源供給 | 専用ACアダプタ | 接続先より供給 | 専用ACアダプタ | 接続先より供給 | 専用バッテリ |
接続先より供給 | 接続先より供給 | |||||
動作時間(3) | - | 100時間 | ||||
環境条件 | 保護等級 | IP42 | IP54 | |||
耐落下強度(4) | 2.0m/0.2m×100,000回 | 1.8m×6回 | ||||
動作温度範囲 | -5~50℃ | |||||
動作湿度範囲 | 10~90%RH(結露・結氷のないこと) | |||||
使用周囲照度 | 0~10,000ルクス(昼光色蛍光灯) | 20~10,000ルクス(昼光色蛍光灯) | ||||
質量 | 約105g(ケーブル除く) | 約200g(電池含む) |
型式 | 対応機種 | 充電時間 | 使用電源 | 寸法(mm) | |
---|---|---|---|---|---|
![]() |
CH-AT10L | AT22B-SB/AT27Q-SB ※Bluetoothモデル |
約2.5時間 | ACアダプタ | 147.3(D)×76(W)×68.1(H) |
型式 | 対応機種(1) | |
---|---|---|
![]() コネクタの色:白 |
SB-10L | AT22B-SB/AT27Q-SB |
![]() コネクタの色:黒 |
SB-10L-V2 | AT22B-SB-V2/AT27Q-SB-V2 |
名称 | 型式 | |
---|---|---|
![]() |
Bluetooth通信ユニット | BA20-RU |
BA11-RKU |
名称 | 型式 | 対応機種 | |
---|---|---|---|
![]() |
ネックストラップ | NSBHT-1300 | AT22B-SB/AT27Q-SB |
名称(製品詳細ページをご覧頂けます) | ダウンロード |
---|---|
Scanner Setting(Free) | ダウンロードはこちら |
Scanner Setting 2D(Free) | ダウンロードはこちら |
BA Setting | ダウンロードはこちら |
名称(製品詳細ページをご覧頂けます) | ダウンロード |
---|---|
QRkbif(Free) | ダウンロードはこちら |
名称 | ダウンロード |
---|---|
Active USB-COMポートドライバ(Free) | ダウンロードはこちら |
名称(製品詳細ページをご覧頂けます) | ダウンロード |
---|---|
SQRC Setting | ダウンロードはこちら |
※USB-COMセットとUSBキーボードセットは同一製品ですが、出荷時の設定が異なります。
※通信ユニットは充電器を使用し、給電してください。
名称 | 型式 | |
---|---|---|
![]() |
Bluetooth通信ユニット | BA20-RU |
![]() |
USBケーブル | CBBA-US2000/4 |

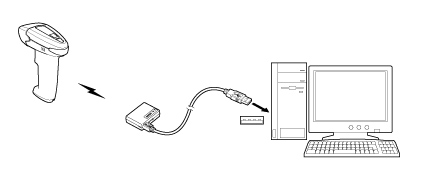

(2)USBキーボードセット※1※2
名称 | 型式 | |
---|---|---|
![]() |
Bluetooth通信ユニット | BA20-RU |
![]() |
USBケーブル | CBBA-US2000/4 |
(3)RS-232Cセット※3
名称 | 型式 | |
---|---|---|
![]() |
Bluetooth通信ユニット | BA20-RU |
![]() |
RS-232Cケーブル | CBBA-RS2000/9 |
![]() |
ACアダプタ | AD2-1005/3000 |

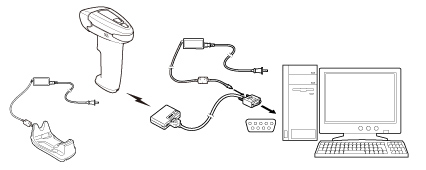

(4)RS-232Cセット(充電器組み込み)※3
名称 | 型式 | |
---|---|---|
![]() |
Bluetooth通信ユニット | BA20-RU |
![]() |
RS-232Cケーブル | CBBA-RS2000/9-1 |
