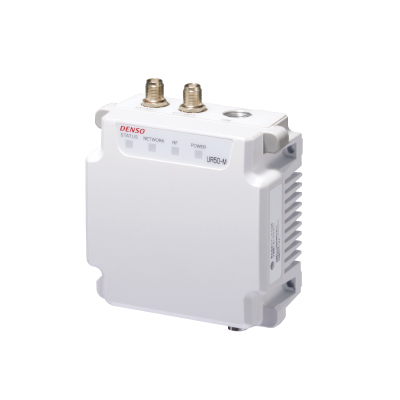

UR50

FA・物流に最適なUHF帯RFタグ定置式スキャナ(250mW・中距離タイプ)

  • 特長
  • 仕様

確実な読み取り。現場を見える化。

業界最高水準の読み取り性能と過酷な環境下でも動き続ける高い堅牢性で、
現場の見える化を推進し、お客様のトレーサビリティ実現に貢献いたします。

用途に合わせた読み取り範囲設定

UR50は5mm~50cm※1 の超近接読み取り、ラインナップのUR40は8m※2の遠距離読み取りと、用途ごとに読み取り範囲をお選びいただけます。独自のアンテナ技術による偏波切り替え機能と合わせ、お客様の運用に最適な環境を構築します。※1拡張アンテナ使用の場合。:※2:直線偏波。


高速読み取りで業務を正確・スピーディに

  • 高速で動くコンベアラインでも確実な読み取りを可能にする、高速読み取りを実現。

    設置しやすいアンテナ一体型
    アンテナ一体型で省スペース、簡単設置が可能。また、最大2枚の拡張アンテナを追加できる為、安定通信エリアの確保も実現します。

    業務を止めない安全・堅牢・耐環境設計
    工場や物流倉庫でも使用できる耐環境性。圧倒的な堅牢性で、24時間、365日連続安定稼働が可能です。
    ・安全規格  :UL61010取得
    ・振動・衝撃 :IEC60068準拠
    ・保護等級  :IP65対応
    ・独自の放熱設計

    外部機器と柔軟に連携
    外部入出力端子を使用して入退検知センサーや回転灯と連携を行うことができます。また、多彩な通信インターフェースに対応しており、目的に合わせて最適な環境を構築する事ができます。

    導入を、より簡単に
    ・視覚的に分かりやすい設定ツール
    ・制御用SDKご提供による開発サポート(QBDirectログイン後無償提供。ダウンロードはこちら。)
    ・VESA規格準拠仕様で簡単取り付け
項目 仕様
RFタグ通信部 通信周波数 単体チャネル 916.8MHz[5ch]、918MHz[11ch]、
919. 2MHz[17ch]、920. 4MHz[23ch]
- 923.4MHz[38ch](200kHz間隔)(計19チャネル)
2単位チャネル
同時使用
920.5MHz[23ch,24ch] -
922.1MHz[31ch,32ch](200kHz間隔)
922.5MHz[33ch、34ch]
- 923.3MHz[37ch、38ch](200kHz間隔)
(計14チャネル)
適合規格 ISO/IEC 18000-63 (GS1 EPC Gen2)準拠
送信出力 250mW以下
利得(偏波) 内蔵/拡張アンテナ +3dBi以下(直線、円偏波)/+2dBi以下(円偏波)
読み取り距離※1 内蔵/拡張アンテナ 3m(直線偏波)、2m(円偏波)/1m(円偏波)
接続可能アンテナ枚数 最大2枚(URAN-50M1対応)
表示部 表示LED 4ヶ所(STATUS LED、NETWORK LED、RF LED、POWER LED)
外部入出力 入力 4点(トリガ、リセット、強制停止)
出力 4点(OK、NG、BUSY、WARNING、ERROR)
インタフェース RS-232C 最大115.2Kbps
USB   USB-COMインターフェース
規格 USB1.1準拠(12Mbps)
コネクタ micro USB タイプB
Ethernet 規格 IEEE802.3 100BASE-T準拠
対応プロトコル TCP, UDP, EtherNet/IP
ORiN 対応
入力電源(2) 使用電源電圧 24V DC + 10% -15%
消費電流 600mA Max
環境条件 屋内又は屋外使用 屋内使用
保護等級 IP65(3)
適合規格 安全/振動・衝撃 UL61010/IEC60068
使用温度範囲 -20℃~50℃
使用湿度範囲 10%~95% RH(結露・氷結のないこと)
外形寸法(本体/拡張アンテナ)
(W)×(D)×(H)(4)
121×121×55.4mm/70×70×30mm
重量(本体/拡張アンテナ)(5) 約640g/約75g
  1. *詳細は取扱説明書をご参照ください。
  2. 1.参考値であり、実際の環境条件により変化します。
  3. 2.Class2電源推奨。
  4. 3.各種ケーブル・キャップ接続状態。
  5. 4.出荷状態。
