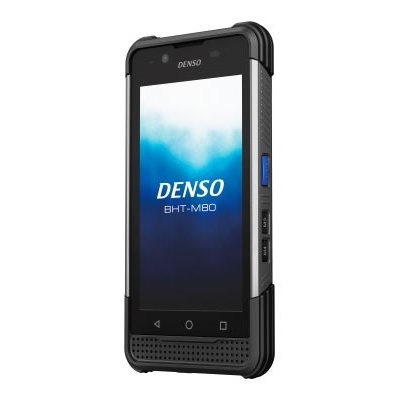

BHT-M80

Android™ 10搭載
5.0インチ大画面が、多彩な業務を実現。

新しいワークスタイルをともにつくる。
「CREATE YOUR NEW WORKSTYLE / NEW BHT」
特設ページはこちらへ

  • 特長
  • 仕様
  • オプション
  • ソフトウェア
  • 管理コスト削減をサポート
  • Android導入でお悩みの方へ

BHT-M80の特長

Android™10を搭載

複数の業務が1台でこなせる拡張性に加え、GPS・コミュニケーションアプリなども活用できます。

4Gによる高速通信対応

4Gに対応し、アクセスポイントの通信範囲外のエリアでの業務でも音声通話・高速データ通信を活用できます。

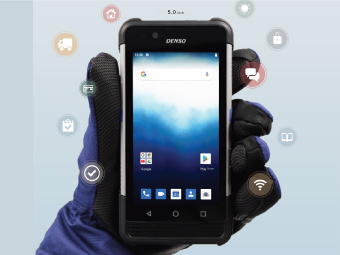

どこでも使いやすい大画面

情報を扱いやすい5.0インチの大画面モデル。

rMQRコード®の読み取りに対応

細長く狭いスペースへの印字を実現した、新QRコード「rMQRコード®」の読み取りにも対応。活用の幅が広がります。(読み取りには最新ファームウェアへの更新が必要です)

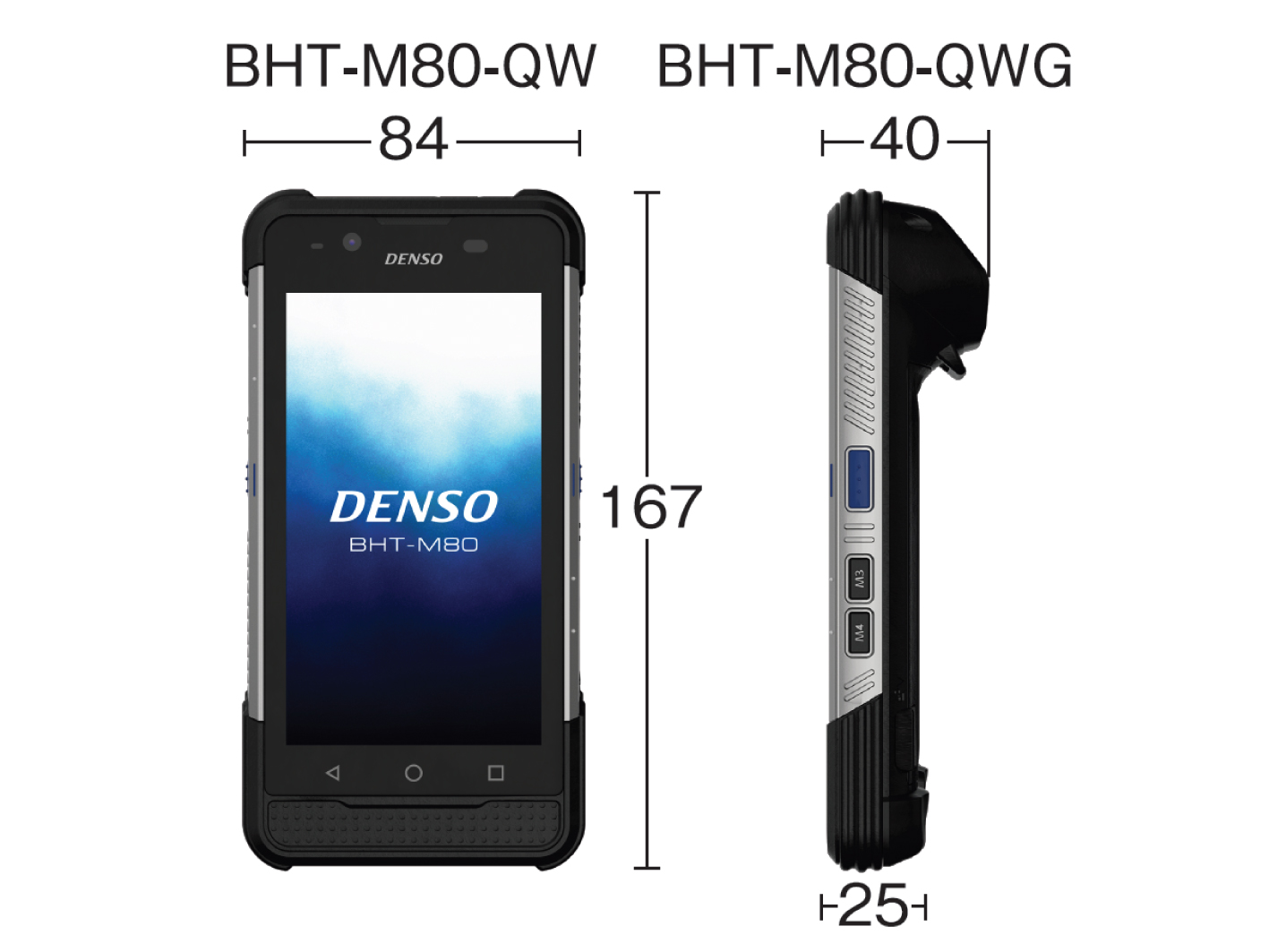

寸法図

単位:㎜(寸法は全て参考寸法です)




圧倒的な堅牢性

業界最高クラスの超堅牢ボディ
業界最高クラスの3.0mの耐落下性能。日々の業務に耐えうる1m×2,000回の耐落下強度。
(※業務用バーコードハンディターミナルにおいて。2020年10月現在当社調べ。)

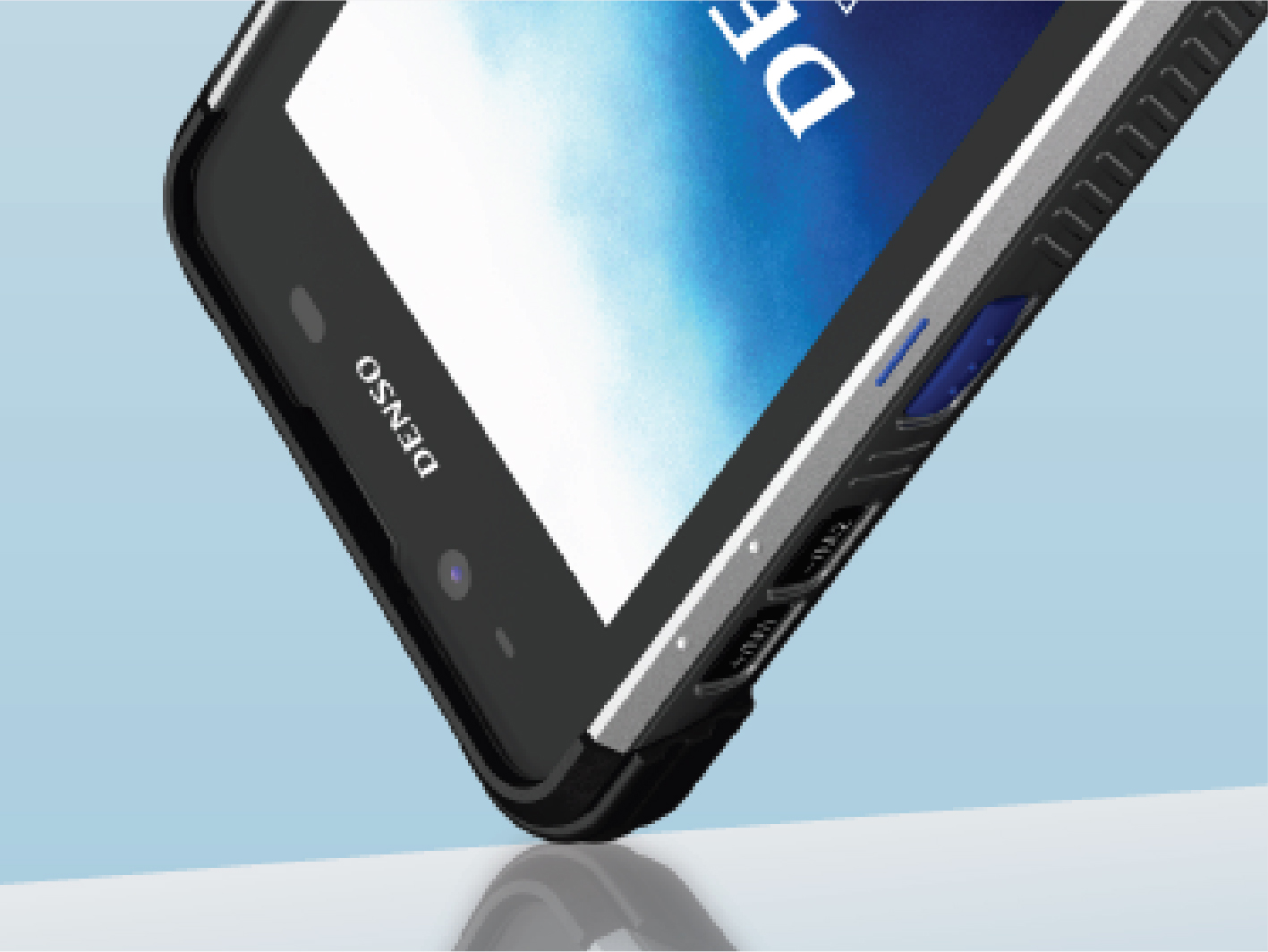

耐衝撃性を追求した構造

高剛性かつ軽量なマグネシウムフレーム、全方位の衝撃を減衰するエラストマバンパーを使用。コンクリートへの落下衝撃にも耐える構造です。

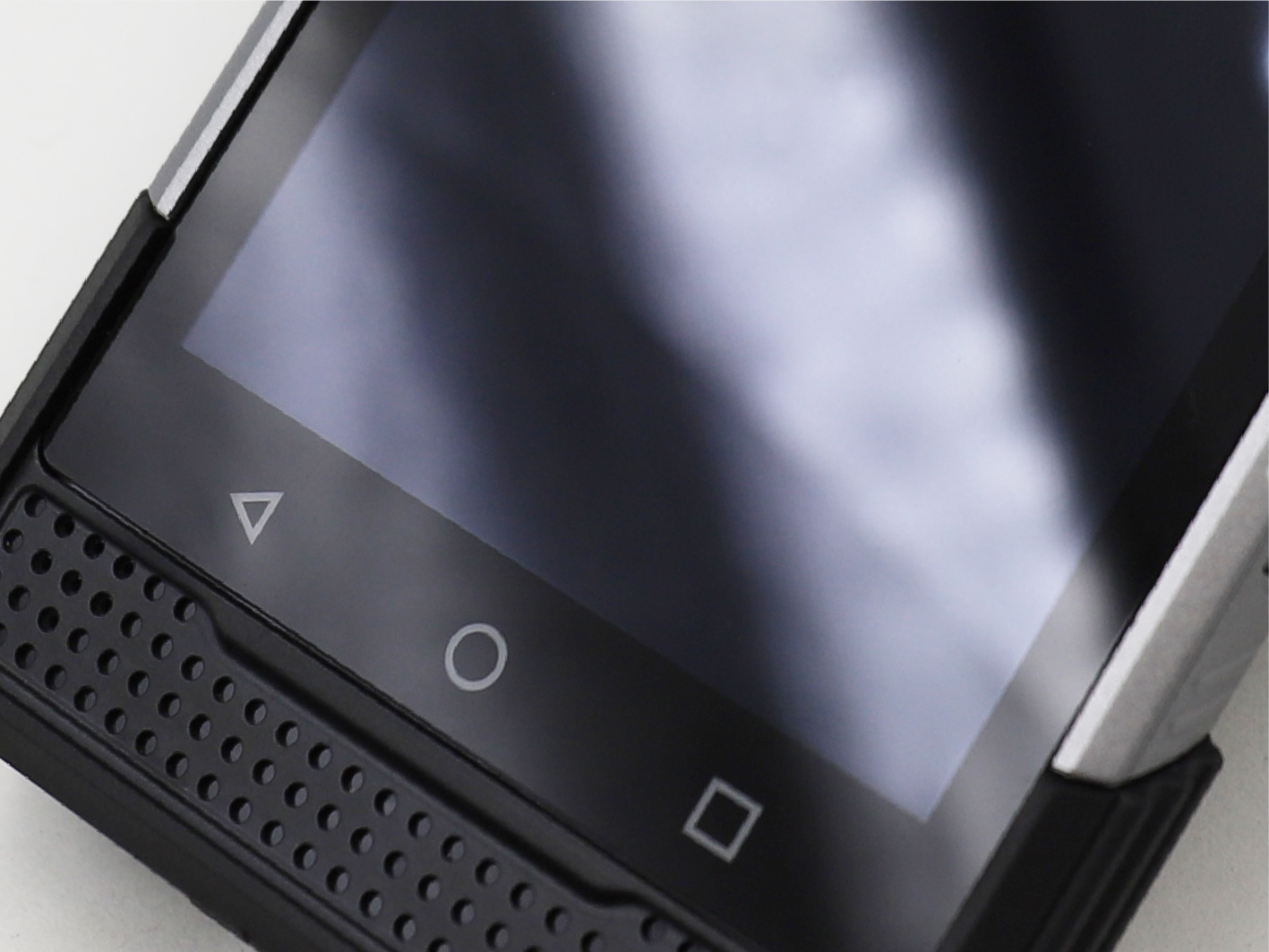

強化ガラス採用で、クリアな視界を実現

ディスプレイには、AGC社の「Dragontrail® Pro」を採用。スクラッチに強く、高い視認性を長期間維持します。

過酷な環境に耐える

保護等級IP67準拠の防水、防塵設計。雨天時の屋外や、粉塵の舞う工場内での作業にも安心してお使いいただけます。




サクサク読み取り、ガンガン動く。

新デコードエンジン、高密度センサを搭載し、圧倒的な読み取り性能を実現。
CPUには業界トップレベルのQualcomm® SDM660を採用し、
2.2GHGz、Octa-CoreのCPUで高速処理を実現します。
快適な読み取りが、日々の業務を効率化します。

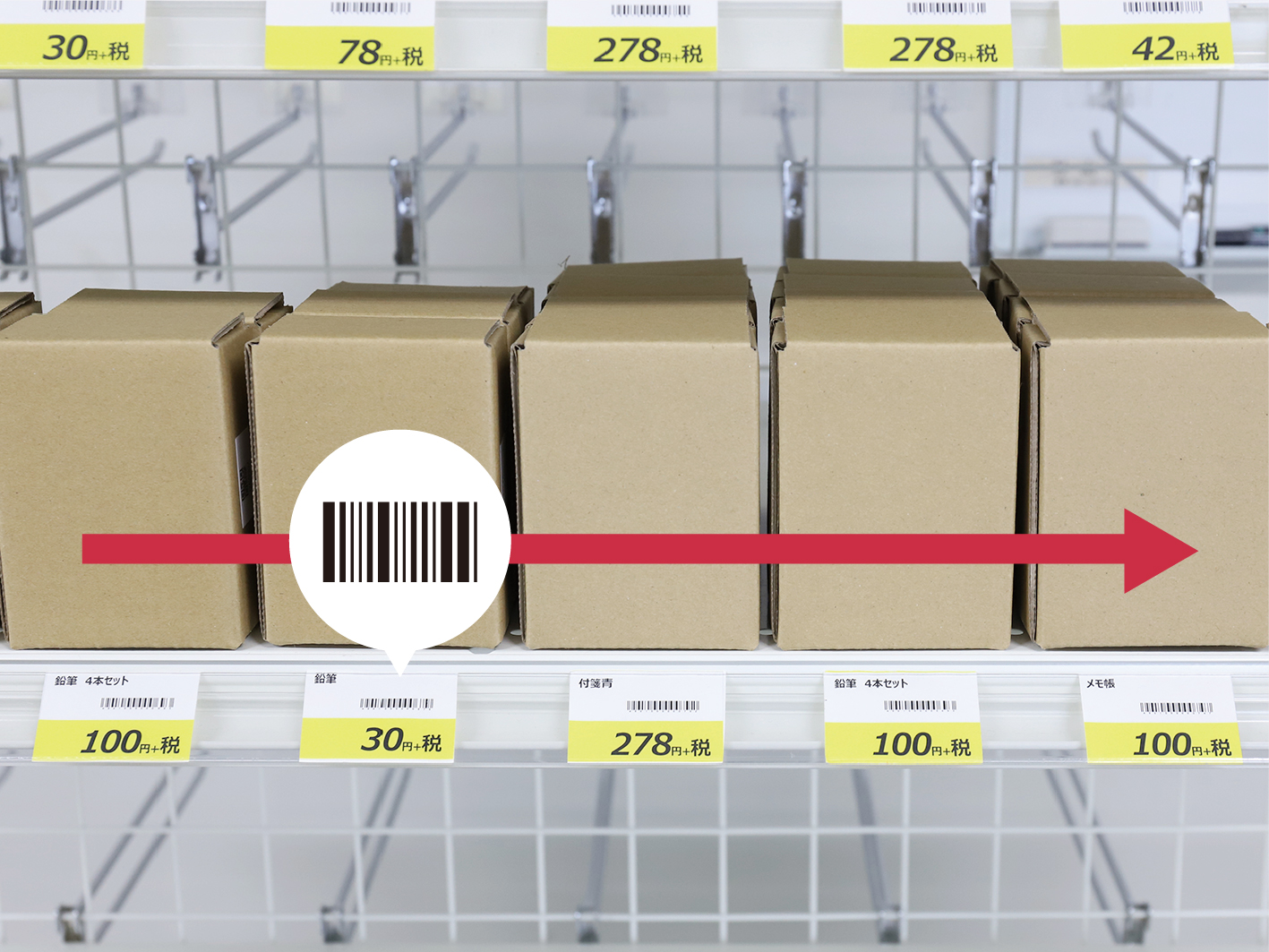

”なぞるだけ”の連続読み取り

業界トップレベルのCPUを採用し、従来比3倍となる1秒間に約30枚の高速読み取りを実現。

1点1点読み込んでいた商品棚のラベルも、積み上げられた荷物のコードも、なぞるように連続して読み取れます。

1日がかりで行っていた棚卸の業務も半分以下に短縮でき、時間を創出する事が可能です。

“かざすだけ”の楽々読み取り

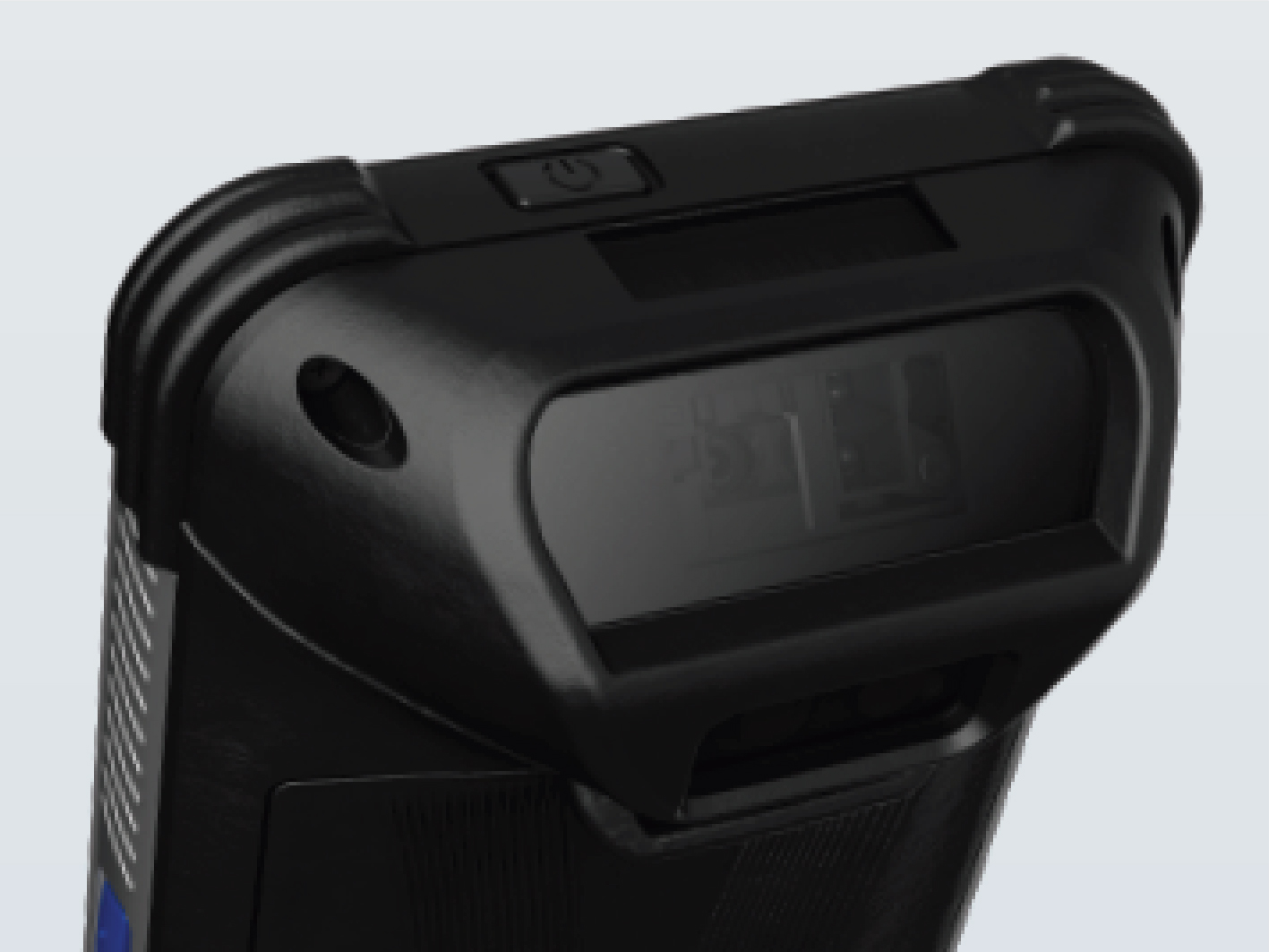

1m離れた場所からでも読み取りが楽々

高密度センサを採用し、離れた位置からでも確実にコードを読み取ります。立ったりしゃがんだりを繰り返すことなく、楽な姿勢のまま読み取りが可能。ガラス越しのコードも楽々読み取ることができます。

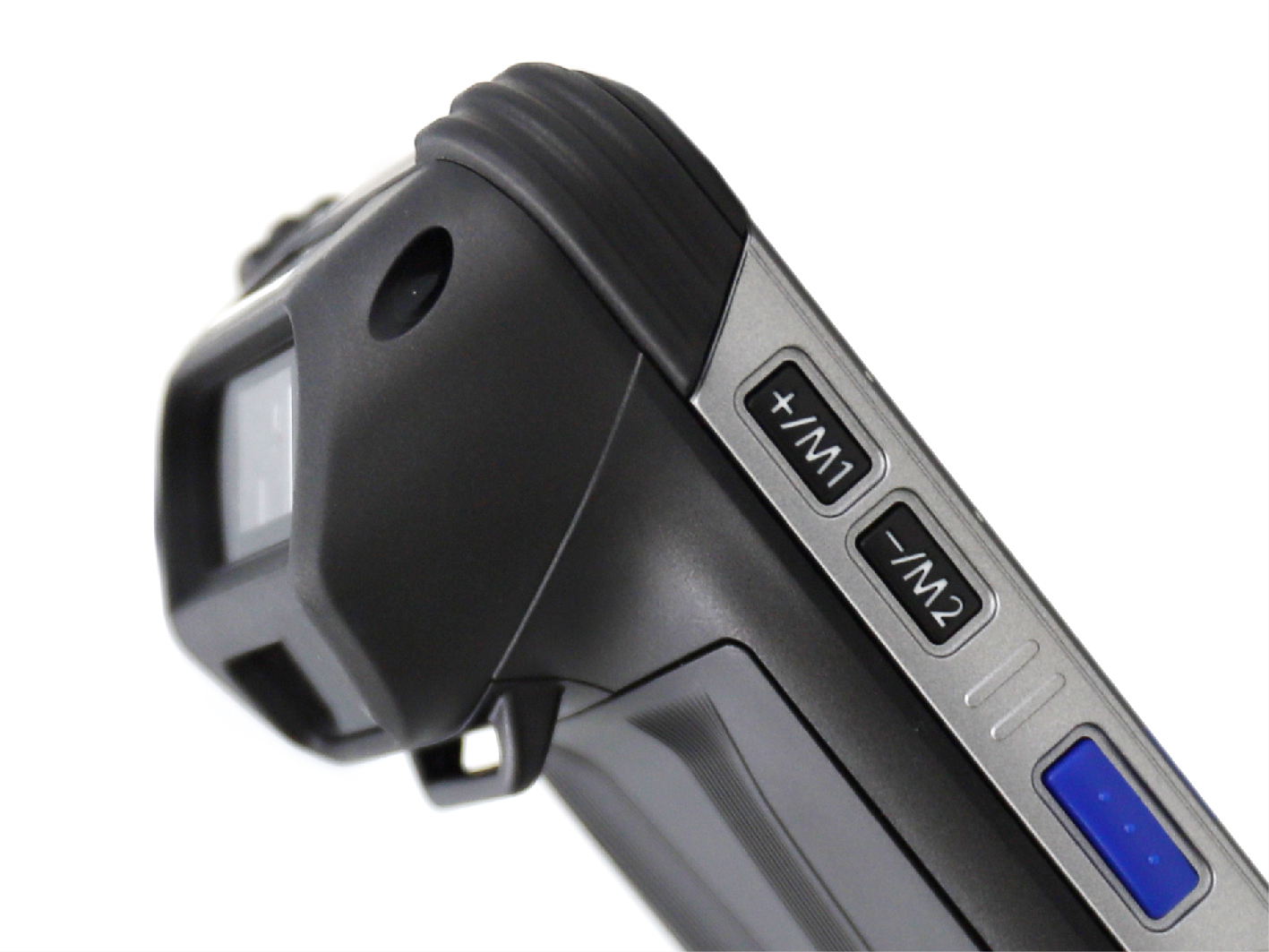

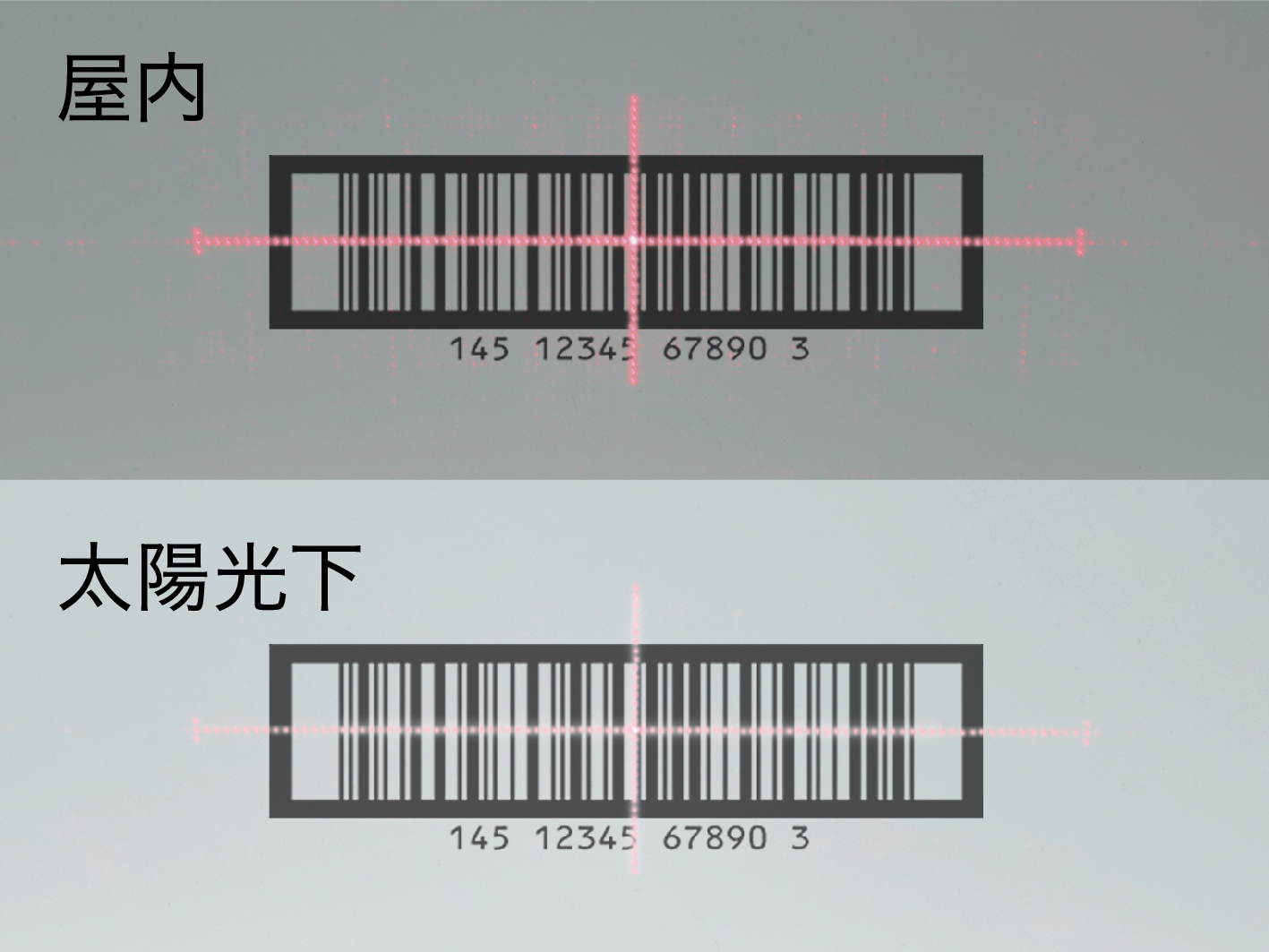

コツいらずで、どこでも狙いやすい

太陽光下でも見やすいレーザーマーカにより、これまで作業しづらかったラップ越しの読み取りや屋外での作業もコツが要りません。

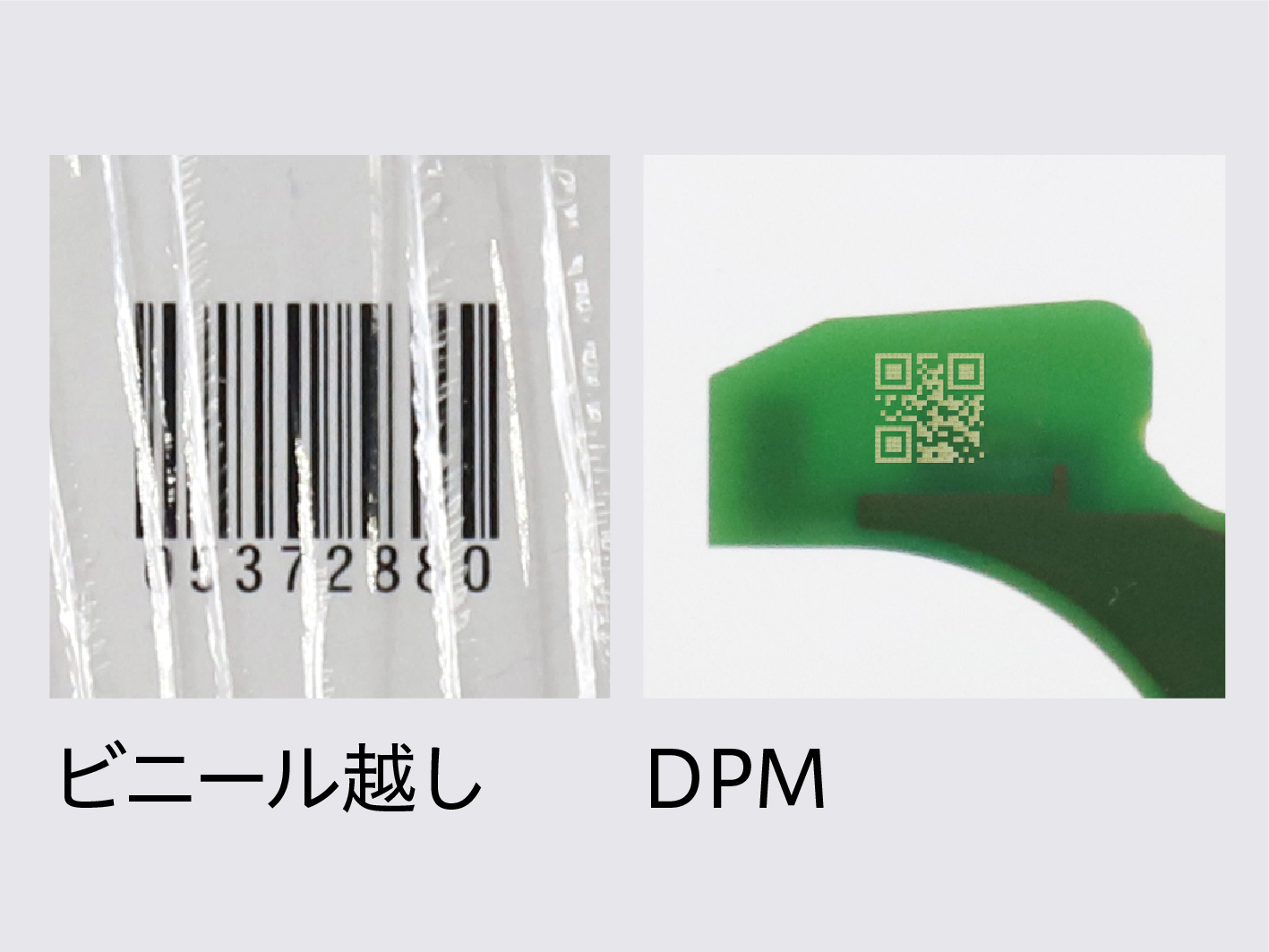

難読コードも確実に

新デコードエンジンと高密度センサ採用。さらに、ユーザーが端末をかざし易い角度、鏡面反射の影響を受けづらい角度から導き出した最適角度設計により、ラップ越し、かすれ、汚れ、ゆがみのあるコード、DPMにも対応可能です。

進化したOCR

新採用のOCRエンジンにより、かすれ、汚れ、ドット、文字高さ違いも確実に認識可能。

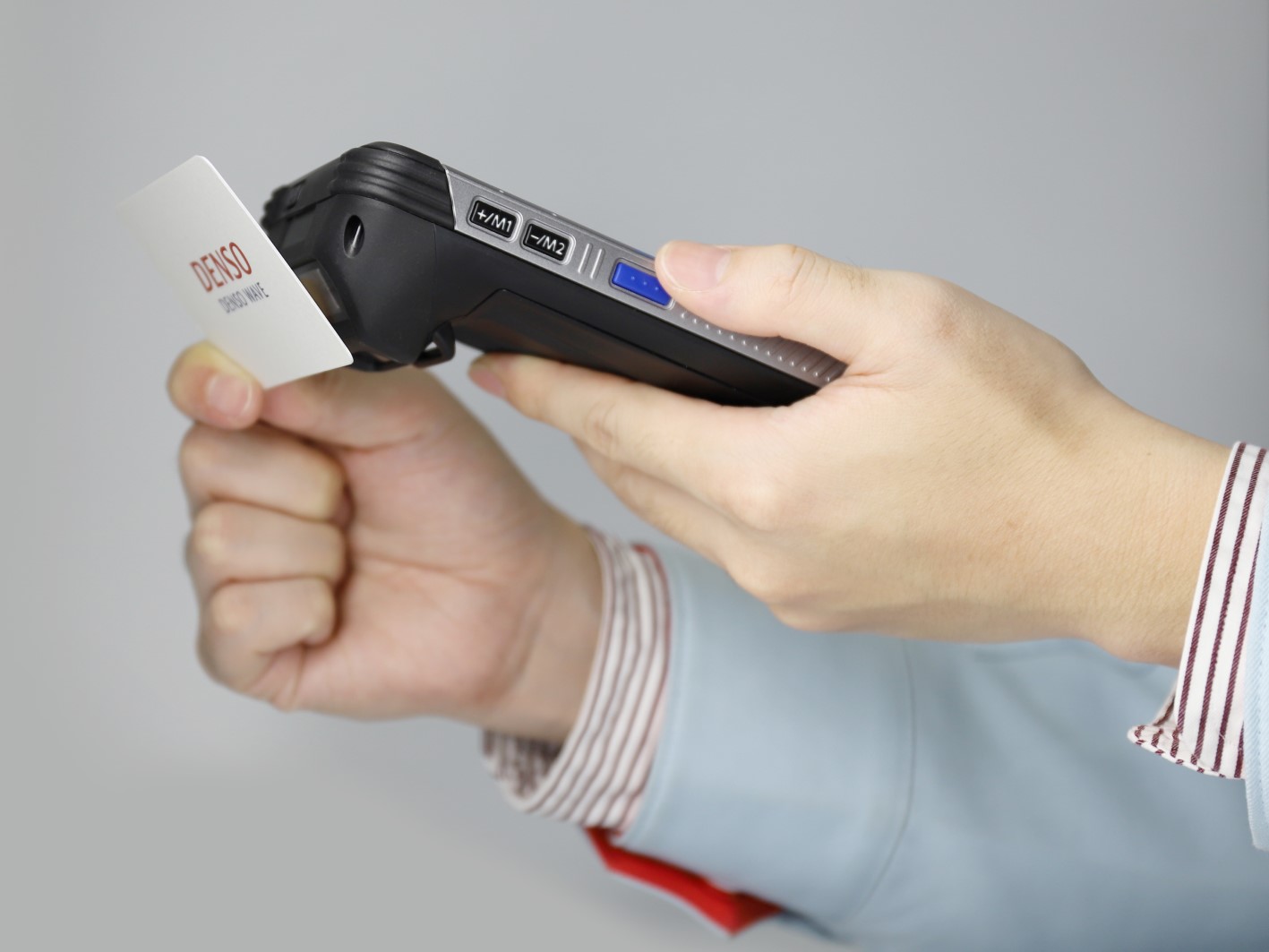

NFCに対応

NFCアンテナを読み取り部に搭載。本人確認用にも活用可能。

ストレスのない、快適な業務。

業務スタイルの自由度を向上させる、充電方法の拡充

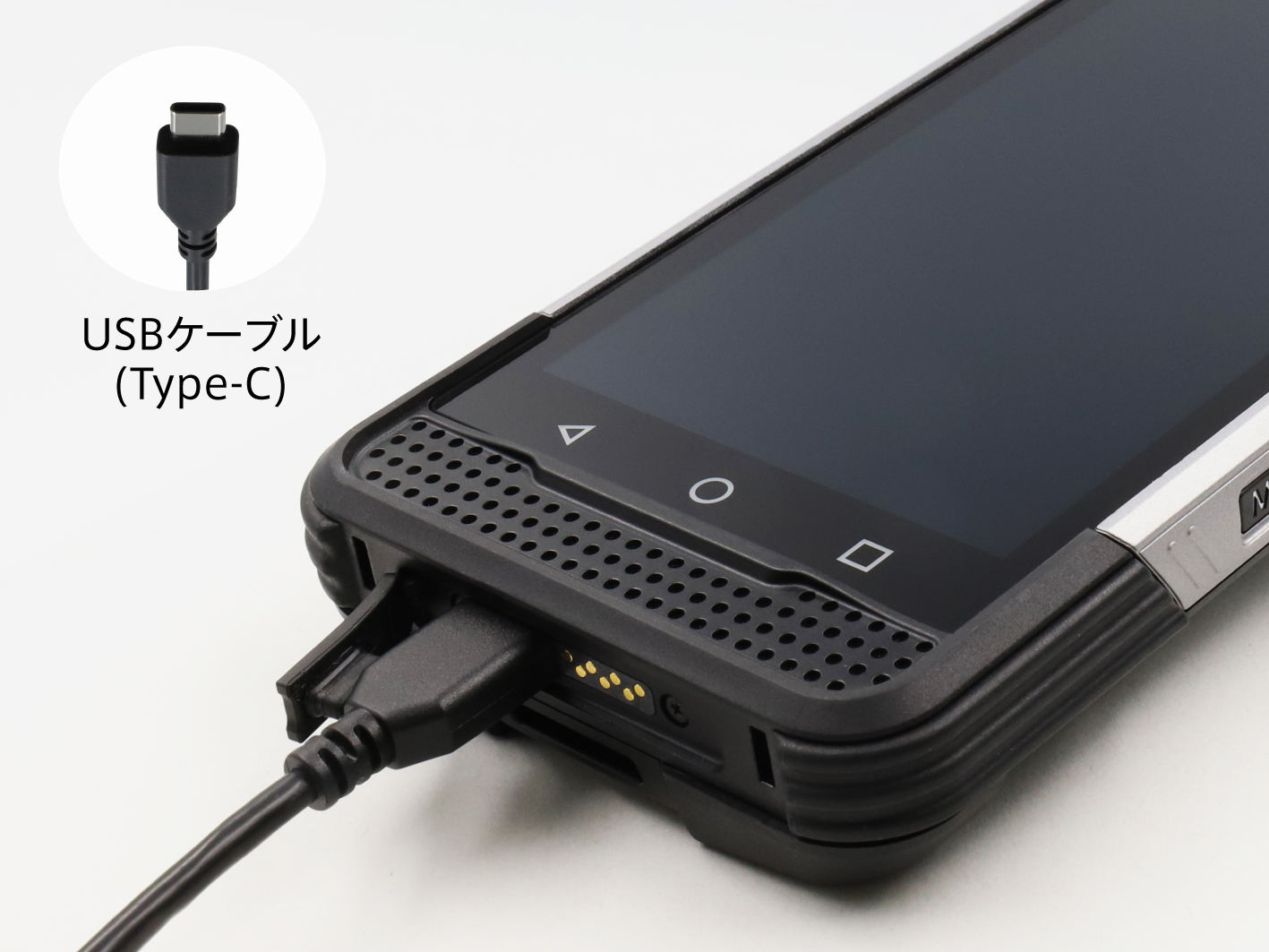

ダイレクト充電に対応

充電用インターフェイスとして、汎用的なUSBケーブル(Type-C)に新対応する事で、モバイルバッテリ等からの充電が可能。PCからファイル転送を行いながらの充電にも対応しています。Qualcomm®Quick Charge™3.0対応アダプタによる急速充電も可能です。

バッテリ劣化検知機能

日々のバッテリ容量劣化を端末が検知し、交換時期を事前にお知らせ。電源アクシデントを未然に防ぎます。

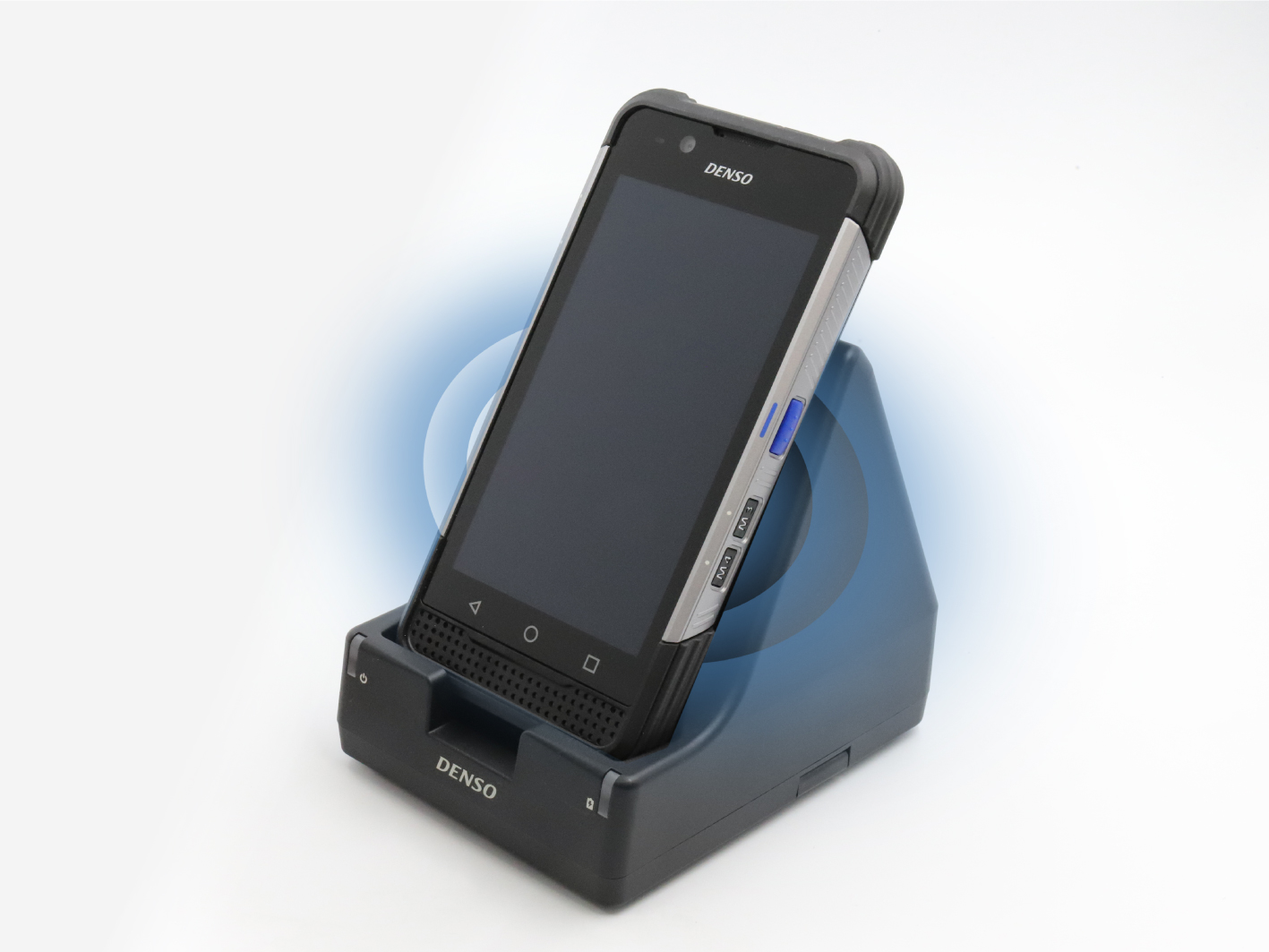

非接触充電に対応

専用の充電器を用意し、位置ズレによる充電トラブルを未然に防ぎます。倉庫などの砂やほこりの多い環境でも安心してお使いいただけます。

※写真はイメージです

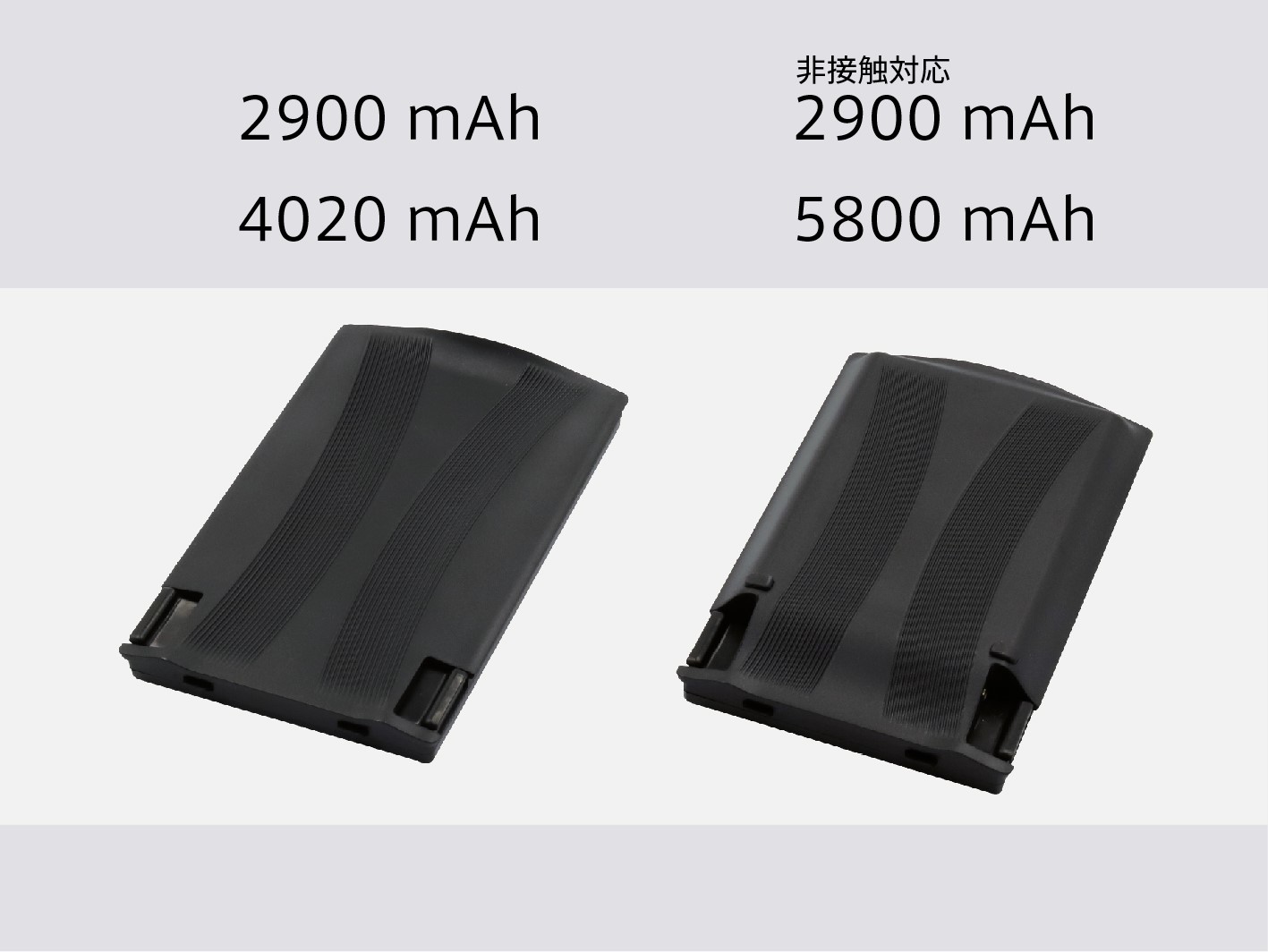

簡単に交換可能なバッテリ

取り換えが簡単なリムーバブルバッテリ。万が一充電が切れても、業務を止めることなくすぐに交換可能。運用に合わせてお選びいただける4タイプをご用意しています。

充実の通信機能

無線LAN通信速度の向上

I E E E 8 0 2 . 1 1 a c 対応により、通信速度向上。最新のインフラ環境下でも安心してご使用いただけます。

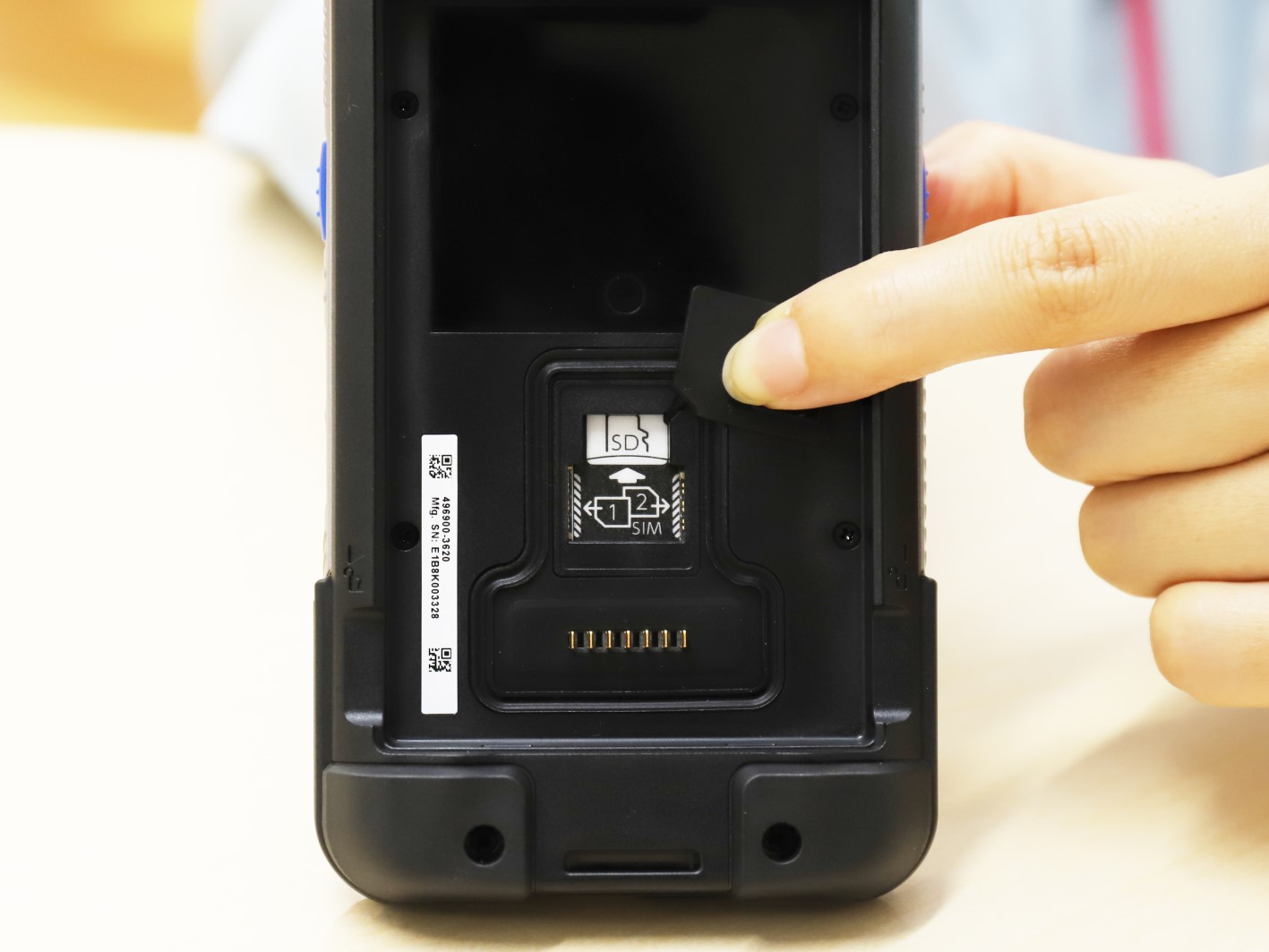

デュアルSIMで最適な回線を使い分け

1台で2枚のSIMカードを用途に応じて使い分ける事ができます。山間部などの特定エリアに強い回線を使用したり、音声通話とデータ通信の回線を分けることが可能です。

安定した位置情報取得

GPS + 衛星測位システム「みちびき」※対応により、安定した位置情報取得を実現。業務状況等をリアルタイムかつ高精度に管理する事ができます。

※準天頂衛星システム

使いやすい画面で、作業効率向上

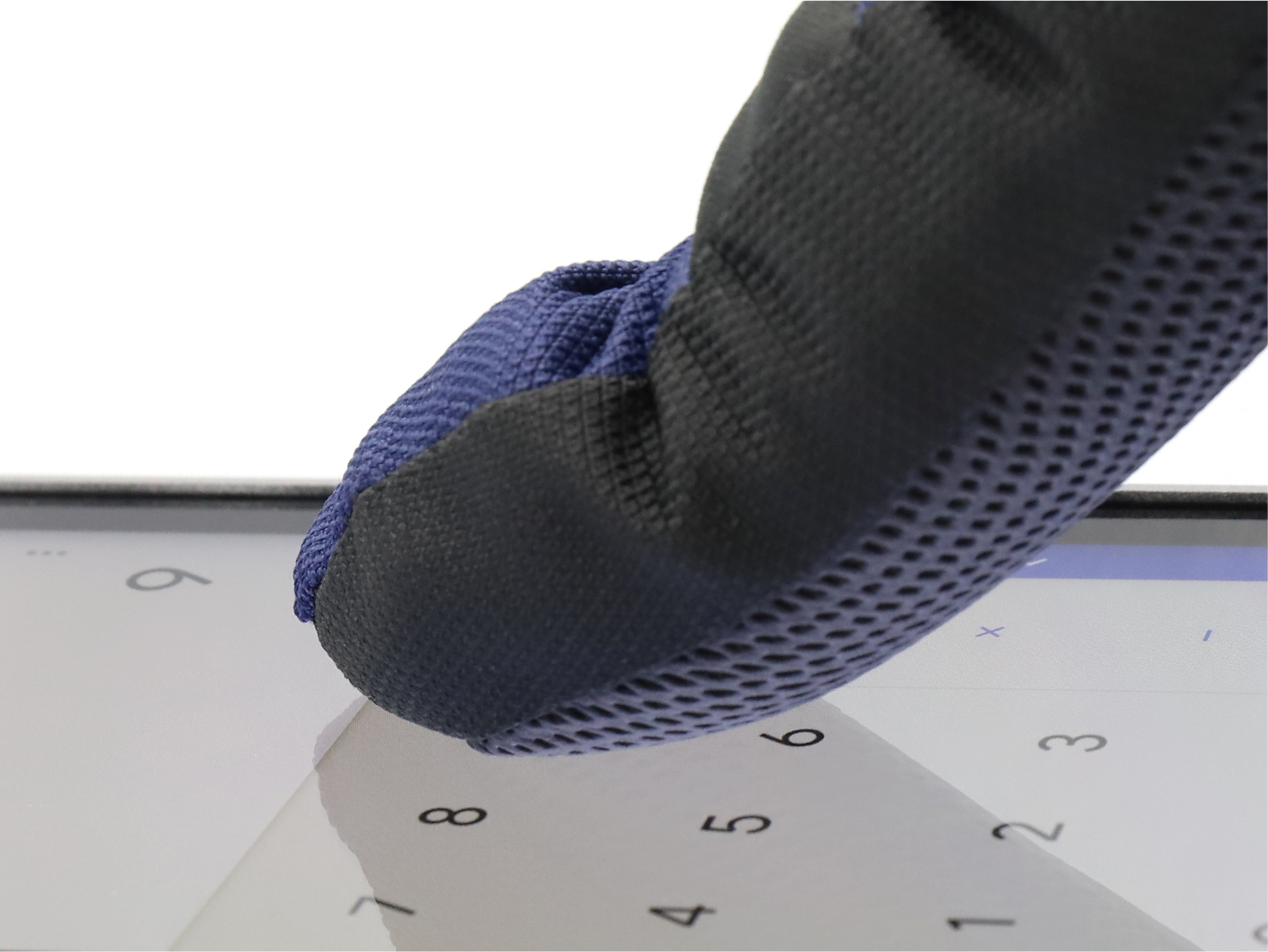

手袋のままスマートに操作

静電容量方式で、手袋をしたまま快適にタッチパネル操作可能。またフィーリングオートセンスにより、手袋操作を自動検出することで、手袋に応じて設定を行う手間を削減します。

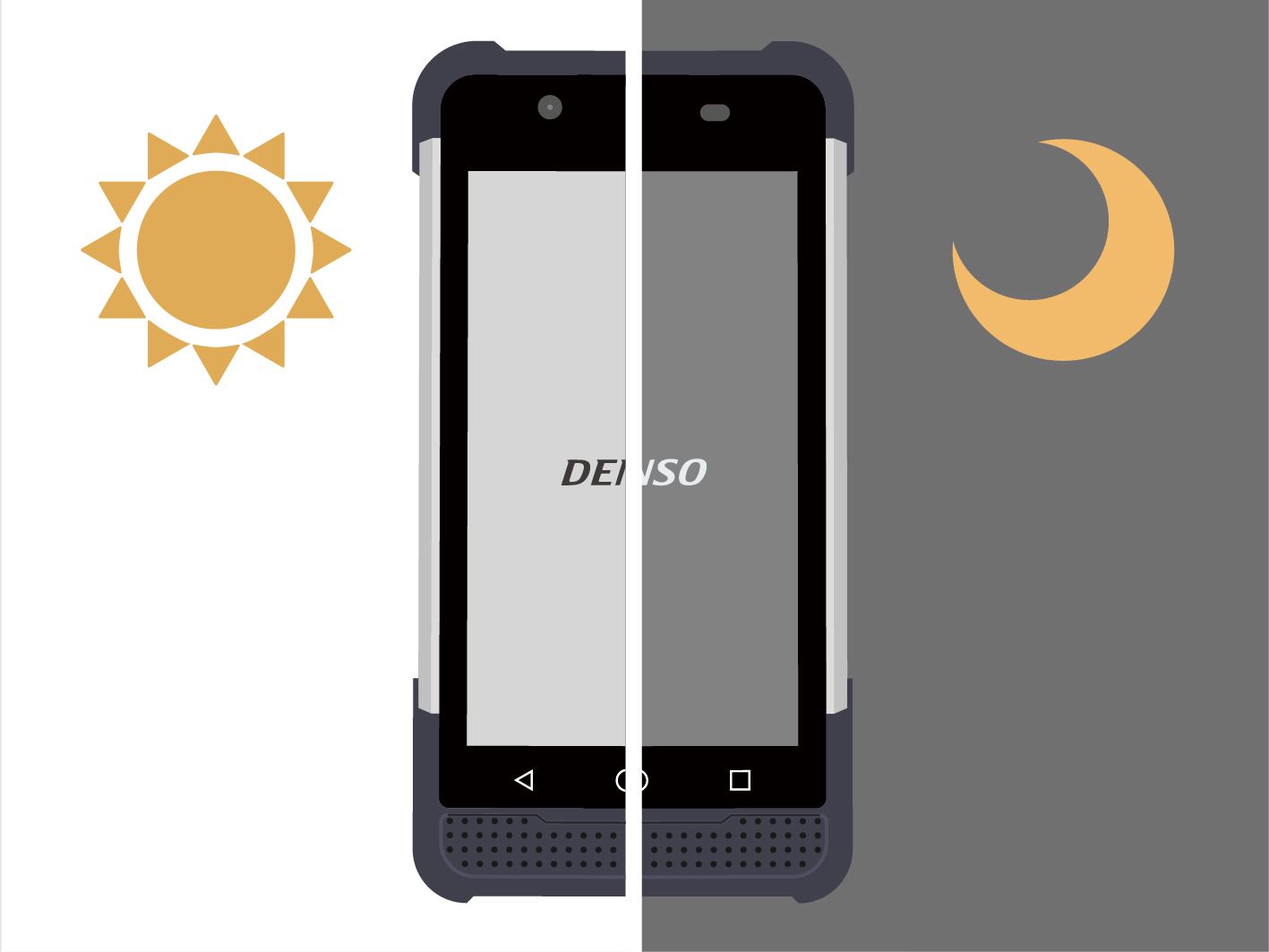

画面を見ながら作業する人のストレス軽減・業務効率化

周辺の明るさに合わせて画面の明るさを自動調整。ストレスを軽減し、業務の効率化に寄与します。

  1. 1.BHT、QRコード、SQRCは(株)デンソーウェーブの登録商標です。
  2. 2.外観・仕様等は改良のため、予告なく変更する事があります。
  3. 3.AndroidはGoogle LLC.の商標です。
  4. 4.Dragontrailは、AGC株式会社の登録商標です。
  5. 5.Qualcomm&Quick Chargeは、Qualcomm Incorporatedの登録商標です。
  6. 国や地域により販売状況が異なります。詳細はお問い合わせください。
  2次元コードモデル
型式 無線LAN 無線LAN+無線WAN
BHT-M80-QW BHT-M80-QWG
OS AndroidTM10
CPU Qualcomm® SDM660 64 bit 2.20 GHz(Octa-Core)
メモリ RAM 4 GB
フラッシュメモリ 64 GB
表示部 ドット数(1) 5.0インチHD(720×1280ドット)
表示素子 液晶ドットマトリックスディスプレイ(カラー)
バックライト 白色LED
読み取り部 方式 エリアセンサ
読み取りコード 2次元コード QRコード®、マイクロQRコード、SQRC®、rMQRコード®、PDF417、マイクロPDF417、Maxiコード、DataMatrix(ECC200)、GS1 Composite
バーコード
EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5(ITF)、
Codabar(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、Standard 2 of 5(STF)、GS1 DataBar(RSS)
OCR(2) 対応
最小分解能 2次元コード 0.127 mm
バーコード 0.076 mm
マーカ クロスガイドマーカ
読み取り確認 青色LED、スピーカ、バイブレータ
キー入力部 キー数 5キー(電源キー含む)+2トリガキー
タッチスクリーン Dragontrail® Pro(3)静電容量式マルチタッチ/グローブタッチ/水滴誤動作防止対応
通信部 無線LAN(4) 適合規格 IEEE802.11a/b/g/n/ac準拠、MU-MIMO 2×2
周波数 5GHz帯(W52, W53, W56)、2.4GHz帯(1~13ch)
セキュリティ 暗号化:OPEN/Enhanced Open/WEP(40/128)/TKIP/AES WPA認証:WPA/WPA2/WPA3 ユーザ認証:PSK/EAP-TLS/PEAP
無線WAN適合規格 ̶ 対応:GSM/W-CDMA/LTE,VoLTE
FDD-LTE(4G)-Bands 1, 3, 8, 19, 26,28
W-CDMA/UMTS/HSPA/HSPA+(3G)-Bands 1, 6, 8,19 GSM/GPRS/EDGE(2G)-Bands 850, 900, 1800, 1900MHz
GPS ̶ A-GPS/GLONASS/QZSS/BeiDou/Galileo
Bluetooth® Bluetooth®Ver5.1+EDR/LE(対応Profile:RFCOMM/A2DP/AVCTP/ACDTP/GVDP/AVRCP/DUN/DI/HFP/HID/HSP/IOP/MAP/OPP/BNEP/PAN/PBAP/SAP/SPP/HOGP/SCPP)
ケーブルI/F USB Ver.2.0(USB Type-C)
NFC(5) ISO/IEC14443A&B、FeliCa、ISO/IEC15693(RFID)
カメラ リア 13MPオートフォーカス with LED light
フロント 5MPオートフォーカス
カードスロット メモリ microSD(SDHC、SDXC(~128 GB))SDHC、Speed class 4 support
SIM - Nano SIM×2、DSDV(4G×4G)
マイク・レシーバ あり(6)
スピーカ 90dB以上 10㎝にて(2.8kHz)
センサ Gセンサ、ジャイロ、近接センサ、照度センサ、地磁気センサ
電源部 メインバッテリ リチウムイオンバッテリ
無線充電 あり
USB充電 Qualcomm® Quick Charge™3.0準拠
動作時間(9) BT1S・BT1S-W
(2900 mAh)
約14時間(10)
BT1
(4020 mAh)
約20時間(10)
BT1L
(5800 mAh)
約29時間(10)
環境性能 動作温度(7) -20~50℃
動作湿度 5~95%RH(結露・結氷のなきこと)
保護等級(8) IP65、IP67
耐落下強度(8) コンクリート上3.0m、1.5m×60回以上
質量(バッテリ含む) 約345 g(BT1S含む)、約365 g(BT1含む)、約395 g(BT1L含む)
  1. 1. 液晶パネルは精密度の高い技術で製造しています。有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するものがありますので、ご了承ください。
  2. 2. 別途、有償ライセンスが必要です。
  3. 3. Dragontrail® ProはAGC株式会社の登録商標です。
  4. 4. 電波法によりW52,W53は屋外利用禁止です(法令により許可された場合を除く)。
  5. 5. NFC機能は、事前に運用されるカードにて十分な読み取りテストを頂いた上、ご使用ください。
  6. 6. ヘッドセットやヘッドフォンは、USB Type-C経由で接続可能です。USB Type-C-Audio Jack変換ケーブル(3.5㎜)は別売りです。
  7. 7. 充電時は0~40℃となります。
  8. 8. 常温での試験値であり保証値ではありません。
  9. 9. 動作時間は常温での参考値であり、使用条件により変化します。
  10. 10. JEITA HT標準動作モードGに基づいて測定しており、動作環境、システム設定により変動します。

外形寸法

クリックで拡大
※周辺機器・オプション品は順次発売予定です。

バッテリ

  名称 型式
CU-AR1-14 CU-AL1-14 CU-AU1-14 2900 mAhバッテリ BT1S
4020 mAhバッテリ BT1
CU-AR1-14 CU-AL1-14 CU-AU1-14 5800 mAhバッテリ BT1L
非接触2900 mAhバッテリ BT1S-W

通信ユニット

  名称 型式

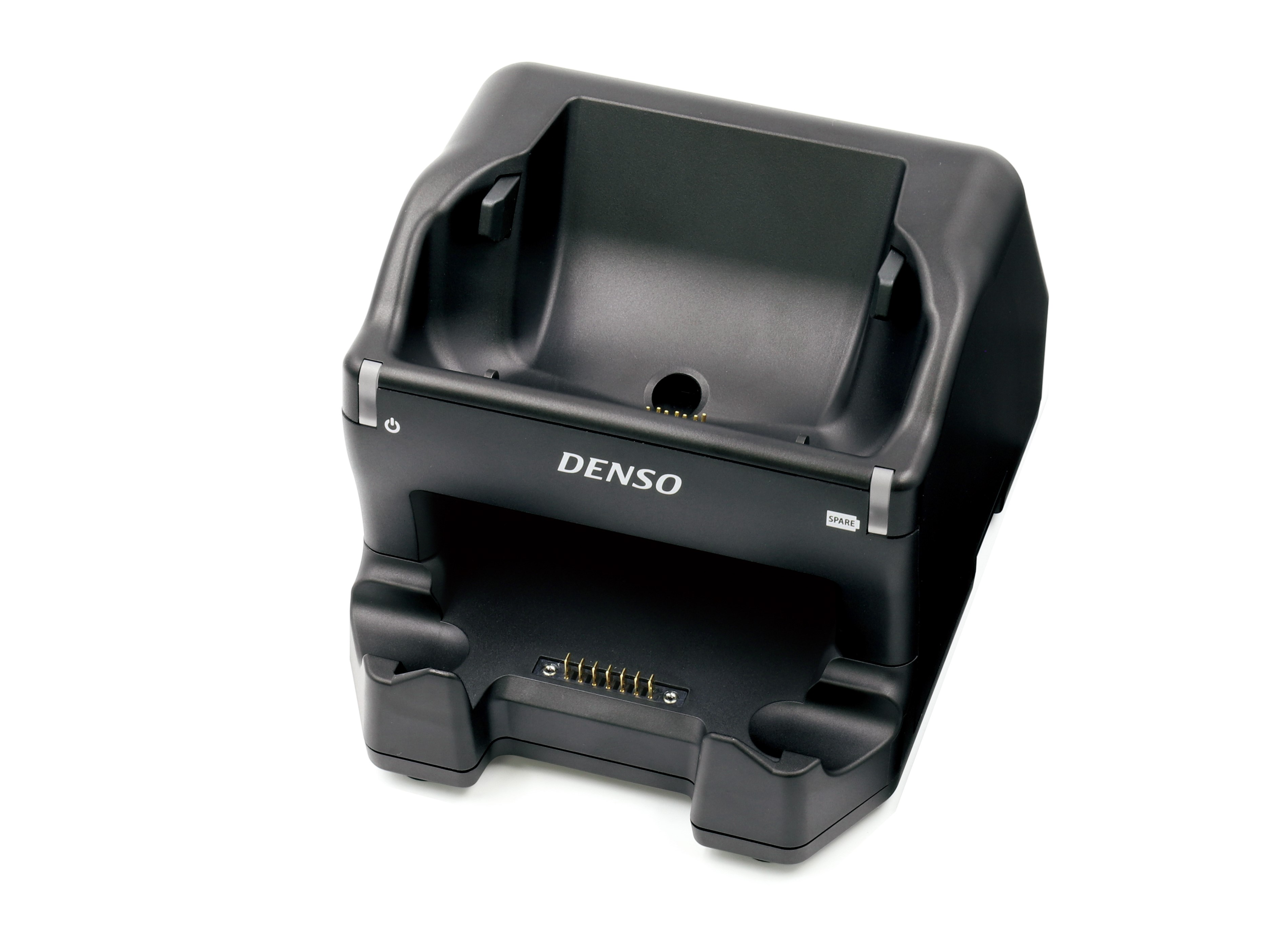

CU-AR1-14 CU-AL1-14 CU-AU1-14 USBタイプ 予備バッテリ充電付き 通信ユニット(1) CU-M80U
LANタイプ 予備バッテリ充電付き 通信ユニット(1) CU-M80L

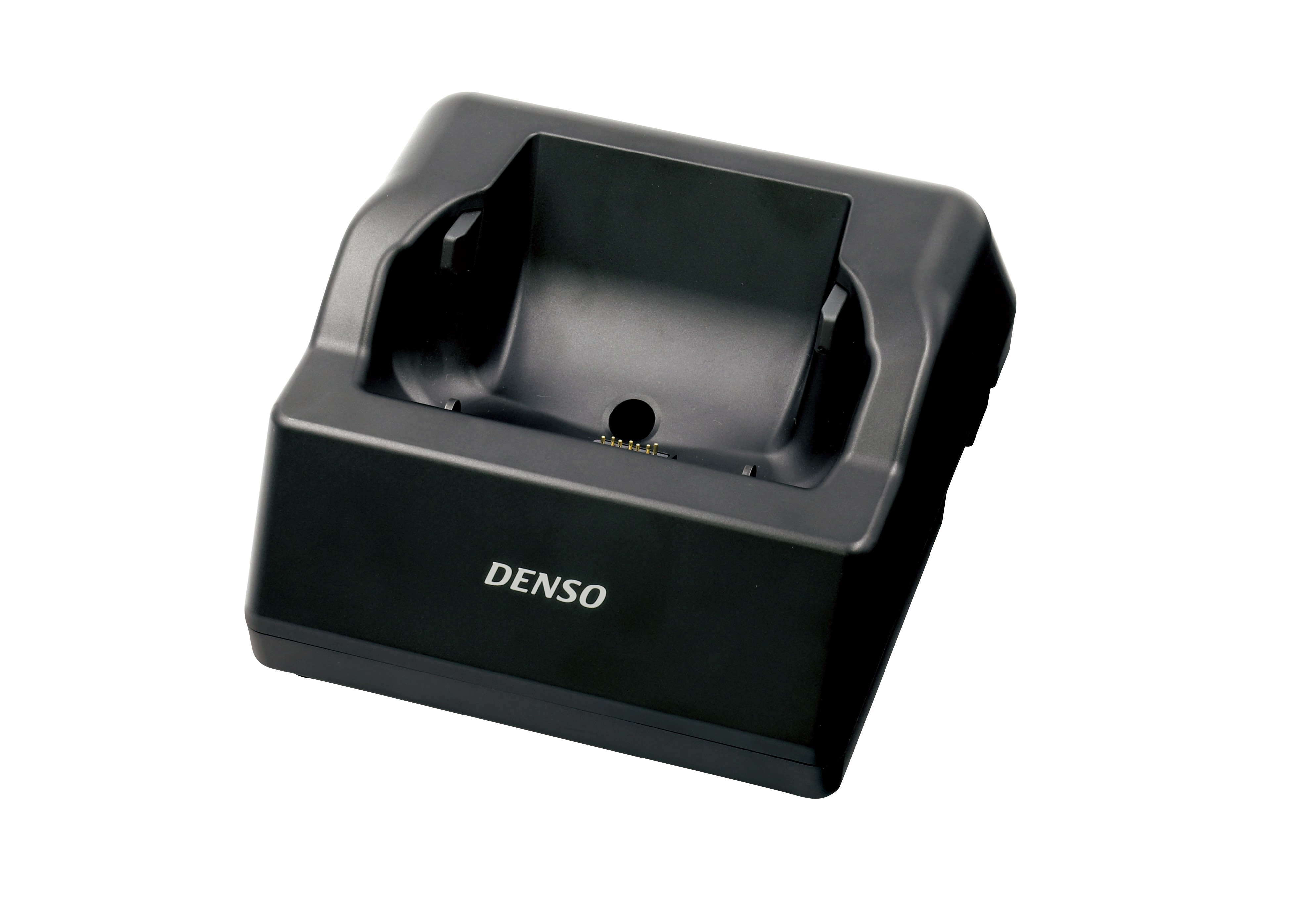

CU-AR1-14 CU-AL1-14 CU-AU1-14 USBタイプ 予備バッテリ充電無し 通信ユニット(1) CU-M80UQ(Quick Charge™3.0対応)
  1. 1.ACアダプタは別売りです。

充電器

  名称 型式
CU-AR1-14 CU-AL1-14 CU-AU1-14 非接触充電器(1) CH-M80W
CU-AR1-14 CU-AL1-14 CU-AU1-14 4連本体充電器(1) CH-M80-4
CU-AR1-14 CU-AL1-14 CU-AU1-14 4連バッテリ充電器(1) CH-BT1-4
CU-AR1-14 CU-AL1-14 CU-AU1-14 USB電源アダプタ(Quick Charge™3.0対応) AD8
  1. 1.ACアダプタは別売りです。

ケース・その他

  名称 型式
CU-AR1-14 CU-AL1-14 CU-AU1-14 腰用ケース  WHBHT-M80
CU-AR1-14 CU-AL1-14 CU-AU1-14 ハンドベルト  HBBHT-M80
CU-AR1-14 CU-AL1-14 CU-AU1-14 スタイラスペン  PNBHT-1700

ケーブル

  名称 型式
CU-AR1-14 CU-AL1-14 CU-AU1-14 USB Type-C - Type-A変換ケーブル(1.5m)  CB00-US1500/4A-4C
CU-AR1-14 CU-AL1-14 CU-AU1-14 USB Type-C - Audio Jack変換ケーブル(3.5mm)(2)  CB00-US100/3-4C
  1. 2.BHT本体にヘッドセット・ヘッドフォン等を装着する場合、当変換ケーブルが必要です。
  2. 外観・仕様は改良のため、予告なく変更することがあります。

セット内容

  • ・本体
  • ・ハンドストラップ
  • ・操作ガイド
  • 取扱説明書(取扱説明書は同梱しておりません。HPよりダウンロードが可能です。)

開発・運用ツール


名称 内容
BHT-Mシリーズ専用Software Development Kit for Android(SDK) (1) BHTのアプリケーション開発をサポートする開発支援キット(Java,Xamarin用)
BHTLink(2) Android BHTとWindows PCでファイル送受信を行う通信アプリケーションおよびライブラリ
BHT Booster(3) 業務アプリを簡単に作成・カスタマイズする、業務アプリ開発ツールです。

  1. 1.このソフトウェアは、BHT-M80をご購入いただいたお客様のみ専用サイトから無償でダウンロードできます。
  2. 2.有償ソフトウェアです。別途、使用ライセンス料がかかります。
  3. 3.プリインストールソフトです。

端末管理ツール

名称 内容
BHT DMS(Device Management System)(2) キッティングから運用管理までをサポートするソフトウェア
BHT Remote(2) Android搭載のBHTをPC上から遠隔操作するソフトウェア

  1. 2.有償ソフトウェアです。別途、使用ライセンス料がかかります。

セキュリティ

名称 内容
BHT Security Package​(2) デバイス制限・ファイアウォール・​セキュリティインシデントの可視化ができるソフトウェア
  1. 2.有償ソフトウェアです。別途、使用ライセンス料がかかります。

お役立ちソフト(プリインストール)

※一部ソフトに有償のオプション機能がございます。

カテゴリ 名称 内容
設定・キッティング BHTSetting BHTの各種機能の設定アプリ。項目に従って安全・効率的にキッティングできます。
(有償のオプション機能がございます。)
WlanManager BHT上から無線LANを設定するアプリ。通信状態の確認も可能で、
最適な無線環境の構築に貢献します。
SNTPSetting BHT上の日付・時刻を正しい時刻に同期するアプリ。
常に正しい日時に設定することで、正確な業務が可能になります。
業務支援 BHT Browser BHTでの業務用に最適化されたブラウザです。
独自に追加されたJavascriptAPIを活用することで、ブラウザ側の反応を
バイブレーターやブザーと連携させ、作業者に知らせることが可能です。
BHT Booster 業務アプリを簡単に作成・カスタマイズする、業務アプリ開発ツールです。
Battery Monitor バッテリの劣化度などの情報の確認や、通知の制御が可能です。
セキュリティ ApplicationLauncher BHT上で起動できるアプリを制限します。
業務に不要なアプリの使用やダウンロードを防ぎ、セキュリティ性を高めます。
万が一の際に HardTest 入力部、表示部、オーディオ、無線、カメラ等が正常に機能しているかを診断できるアプリです。
不具合発生時に、早期の原因特定が可能です。
BHT Logger 端末のログ収取、パッケージ化をします。

BHTとBeaconでヒト・モノの動きを可視化「BHT Beacon」

ヒト・モノの動きを可視化し、現場の管理業務を支援!

BHT Beaconは、Android™ハンディターミナルとBeaconだけでヒト・モノの動きを可視化する事が可能です。
取得データは管理業務の最適化や安全監視などにご活用いただけます。
ご使用にあたり、面倒な設定は不要。お手元に届いたその日からご利用いただけます。

>ソフトウェアの詳細はこちら



BHT Beaconなら・・・

・工事不要で、すぐ使える!
必要なのはAndroid™OS搭載ハンディターミナルとBeaconだけ!工事も初期設定も不要です。
初期コストを抑え、だれでも簡単に運用を開始いただけます。

・メンテナンスフリーで、ずっと使える!
機器のペアリング等特別な操作は不要!端末がBeaconの電波を自動受信し、ヒト・モノの動きを可視化。
また、Beaconはソーラー給電により電池切れの心配もなく、長く安心して運用いただけます。
※最新情報はソフトウェアページにてご確認ください。

BHT専門チームによる、ハンディターミナルご相談窓口をご用意しております

長年培った実績・ノウハウに加え、BHTに精通した専門チームが導入をサポート。
「今の業務を変えたくない」、「もっと業務効率を向上させたい」など、ご希望の運用イメージに応じ、
ソフトウェアを含めてご提案いたします。

【専門チーム 提供サポート例】
・機器選定サポート
・OS乗り換えサポート
・お困りごとに合わせたアプリ開発、ご提案
・通信環境改善サービス(有償)
 アクセスポイントの設置位置やチャネルなどを適切に設計する為の環境調査をご提供。最適な無線環境をご提案します。
