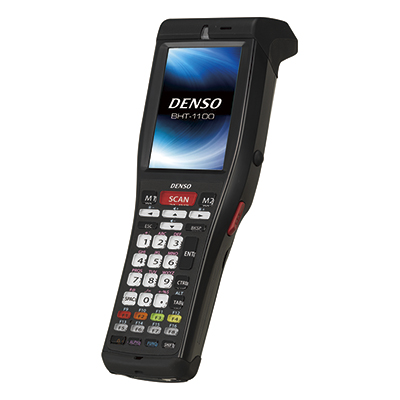

BHT-1100(販売終了)

読み取りエンジン「アドバンストスキャンプラス」を搭載した、高い読み取り性能。

保守受付終了:2025年6月

  • 特長
  • 仕様
  • オプション
  • ソフトウェア

読み取り性能

新型読み取りエンジン「アドバンストスキャンプラス」により、汚れやかすれにも強い読み取り性能はそのままに、レーザ方式にも負けない大深度読み取りを実現。

デザイン・機能

握りやすさ、操作のしやすさ等を徹底的に追求。常に繰り返す入力業務をサポートします。

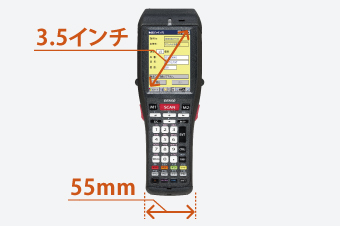

PDAクラスの大画面とスリムな形状

3.5インチ大画面と握りやすさを両立し、高い操作性を実現。さらに、テンキー/ENT/SCAN等の頻繁に使うキーを上部に集中配置することで、指の動きを最小限にし、疲れを軽減します。

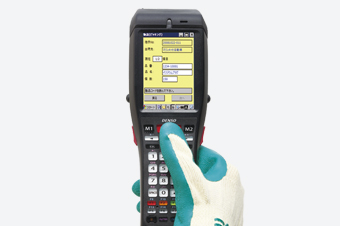

軍手操作もしやすい大型キーボード

大型キーボードを採用し、軍手でも操作がカンタンです。

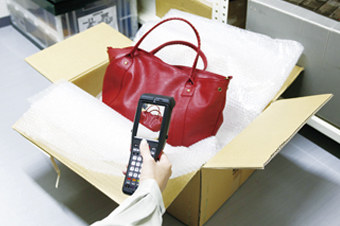

1台で2役。カメラ機能搭載(1)

バーコード読み取り機能に加え、カメラ機能も搭載。検品などで不良品を発見した際でも、その場ですぐ撮影でき、デジカメなどを持ち出すことなく、1台で対応できます

デンソーグループによる万全のサポートを、海外でも

・デンソーグループのグローバルネットワークで、国内はもちろん、海外でも万全の現地保守サポートを実現。
・万一の時の修理にも迅速に対応できます。

  1. 1.BHT-1171BWB-CEのみ
モデル カメラ搭載モデル カメラ非搭載モデル
型式 BHT-1171BWB-CE BHT-1170BWB-CE
OS Windows Embedded CE6.0 R3
CPU TI AM3715 800MHz
メモリ RAM 512MB
Flash ROM 2.0GB
表示部 ドット数(1) 320×480ドット(3.5インチHVGA)
表示素子 液晶ドットマトリックスディスプレイ
読み取り部 読み取り方式 アドバンストスキャンプラス(CCD)
読み取りコード EAN-13/8 (JAN-13/-8) UPC-A/-E、UPC/EAN(アドオン付き), Interleaved 2 of 5,Standard 2 of 5, CODABAR(NW-7),CODE39, CODE93,CODE128, GS1-128(EAN-128), GS1 DataBar(RSS)
読み取り距離 640mm(分解能0.33mm) 1300mm(分解能1.0mm)
最小分解能 0.125mm
読み取り確認 確認用LED(赤・青2色)、スピーカ、バイブレータ
キー入力部 キー数 36キー(電源キー含まず)+3トリガキー
通信部 無線I/F 適合規格 IEEE802.11b/g/n準拠
周波数 2.4GHz
通信距離(2) 屋外300m、屋内150m
通信速度(2) IEEE802.11b: 11/5.5/2/1Mbps, IEEE802.11g: 54/48/36/24/18/12/9/6Mbps IEEE802.11n: 65/58.5/52/39/26/19.5/13/6.5Mbps
セキュリティ WEP40,128,WPA-PSK(TKIP,AES), WPA2-PSK(TKIP,AES), WPA-1x(TKIP,AES/EAP-TLS, PEAP) WPA2-1x(TKIP,AES/EAP-TLS, PEAP), 802.1x(EAP-TLS, PEAP)
Bluetooth Bluetooth Ver2.0 + EDR Class 2
クレードルI/F RS-232C/USBクライアント
カードスロット microSDHC×1
カメラ 3.2Mpixel(320万画素) -
電源部 メインバッテリ リチウムイオンバッテリ
動作時間 約23時間(標準バッテリ)/約34時間(大容量バッテリ)(3)
付帯機能 スピーカ、LED、バイブレータ、microSDHC
環境性能 動作温度 -20~50°C(4)
保護等級 IP54
落下強度(5) 1.2mコンクリート床上に6面各10回(計60回)/1.5m
重量 約380g 約375g
  1.
  2. 1.液晶パネルは精密度の高い技術で製造しています。有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するのもがありますので、ご了承下さい。
  3. 2.通信距離、通信速度は理論値であり、実際の環境条件により変化します。
  4. 3.読み取り:無線通信:画面書替:待機=1:1:1:20の場合。LCDバックライト Lowのとき。無線は通信時のみONとし、その他はOFFとする。動作時間は常温での参考値であり、実際の環境条件により変化します。
  5. 4.充電時は0~40°Cとなります。
  6. 5.常温での試験値であり保証値ではありません。

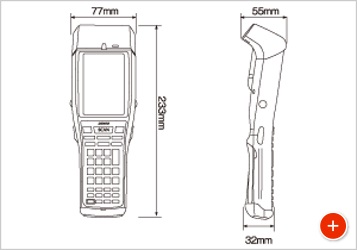

外形寸法

寸法図

通信

BHTと上位機器とのデータ通信および充電を行う置き台。各種インターフェイスをラインナップ

  名称 型式 特長 通信 充電時間 使用電源 外形寸法
通信方式 コネクタ形状 本体 予備充電
- 通信ユニット CU-1133 RS-232C/USB通信+本体充電+予備バッテリ充電 RS-232C/USB2.0 Full Speed準拠(1) USB miniBタイプ 標準バッテリ : 約3時間
大容量バッテリ : 約4.5時間
標準バッテリ : 約3時間
大容量バッテリ : 約4.5時間
ACアダプタ(AD3-1012/3000-02)(2) 133(D)×94(W)×111(H)
- CU-1111 Ethernet通信+本体充電+予備バッテリ充電 Ethernet
(100BASE-TX)(1)
RJ-45モジュラジャック 標準バッテリ : 約3時間
大容量バッテリ : 約4.5時間
標準バッテリ : 約3時間
大容量バッテリ : 約4.5時間
ACアダプタ(AD3-1012/3000-02)(2) 133(D)×94(W)×111(H)
  1. 1.ケーブルは別売です。
  2. 2.ACアダプタは別売です

充電器

BHT本体充電タイプ、予備カートリッジ充電タイプを各種ラインナップ

  名称 型式 特長 充電時間 使用電源 外形寸法
本体4連充電器 CH-1154 BHT-1100シリーズ本体を4個まで充電可能 標準バッテリ使用時:約3時間
大容量バッテリ使用時:約4.5時間
ACアダプタ(1) 117.5(D)×368(W)×99(H)mm
多連単体充電器 CH-1104 BT-110LAまたはBT-110Lを4個まで充電可能 約3時間(BT-110LA)
約6時間(BT-110L)
ACアダプタ(1) -
  1. 1.ACアダプタは別売です。

バッテリ

BHT‐1100のバッテリラインナップ

  名称 型式 特長
- リチウムイオンバッテリ
(標準タイプ:2300mAh)
BT-110LA バッテリのみ
- BT-110LA-C バッテリ+バッテリ蓋
- リチウムイオンバッテリ
(大容量タイプ:3450mAh)
BT-110L バッテリのみ
- BT-110L-C バッテリ+バッテリ蓋

ケーブル

名称 型式 特長
インタフェースケーブル(RS-232C)(1) CB00-RS1500/9-9-01 RS-232C
インタフェースケーブル(USB)(1) CB00-US1500/4A-4B-01 USB
  1. 1.ケーブルは別売です。

ケース類

  名称 型式 通信インターフェイス
ソフトケース SCBHT-1100 BHT-1100シリーズ共通
腰用ケース
(腰用ケースにベルトは付属しておりません)
WHBHT-1100/1200 BHT-1100シリーズ共通

付属品

  • ・ハンドベルト
  • ・スタイラスペン
  • ・操作ガイド

※バッテリおよびバッテリ蓋は同梱されておりません。

開発ツール

型式 特長
Windows CE版BHT専用Software Development Kit(Free) BHT専用の機能を使ったアプリケーション開発用のSDKです。ダウンロードはこちら
キーボードインターフェイスソフトウェア[kbifCE](Free) このソフトウェアはシステムにあらかじめインストールされています。
  1. 1.BHT専用の機能を使ったアプリケーションの開発にはBHT専用Software Development Kit(SDK)に同梱されているライブラリ/クラスライブラリが必要です。
  2. 2.BHT専用クラスライブラリは、下記バージョンに対応しています。
    Microsoft .NET Compact Framework 2.0/3.5
