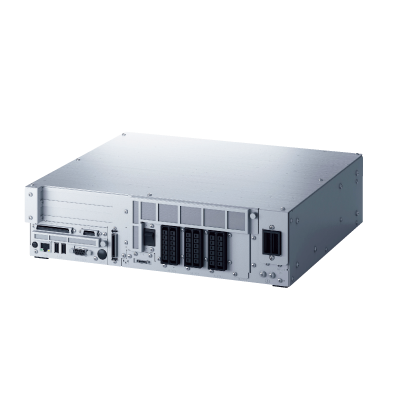

RC8Aコントローラ

グローバルスタンダードの規格に対応したデンソー最新鋭のロボットコントローラです。セーフティモーション機能にも対応しています。

  • 特長
  • 仕様・外形寸法

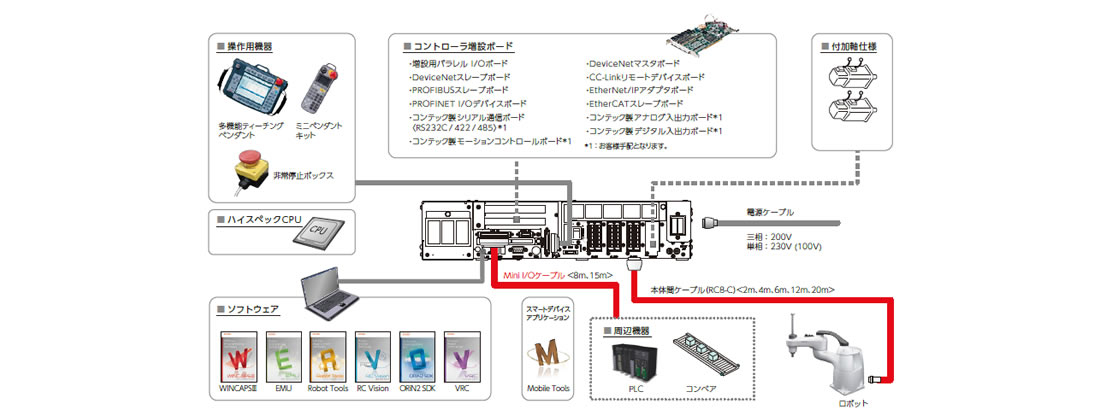

  • システム構成
  • 搭載機能一覧

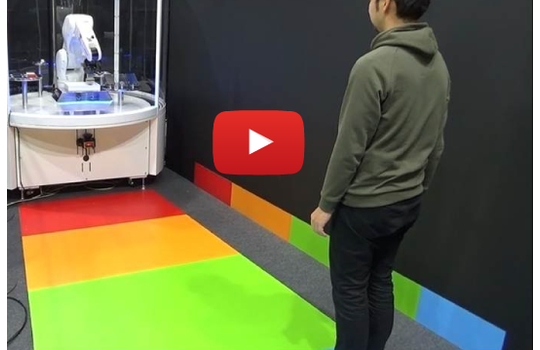

RC8Aはセーフティモーション機能を追加可能

安全と高生産性を両立させながら、人とロボットの共存。協調環境を実現します。
この機能により、ロボットと人の状態を監視し、
安全な速度での動作や停止を可能としています。

技術特長

  • コンパクトサイズ

    世界最小※の高性能8軸コントローラです。
    小型・軽量で設置自由度が高く、場所をとりません。
    ※2016年12月時点自社調べ。6軸ロボット(3kwクラス)対応ロボットコントローラの場合。

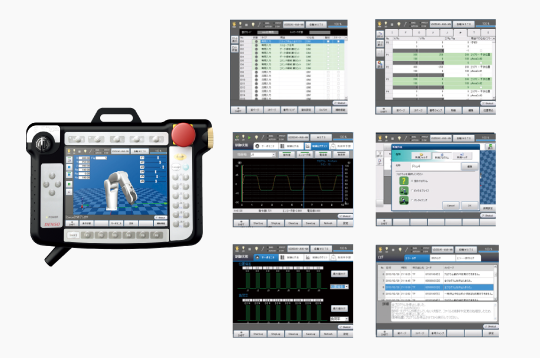

  • 優れた操作性

    より見やすく分かりやすいメニュー構成と、より使いやすい操作性を実現。
    GUIや各機能も向上し、ロボット導入に関する作業時間を短縮可能。

  • 世界基準の規格対応力

    ●オープンネットワーク[ORiN]に対応。
    ●多くの認証を取得。
     ・ISO10218-1:2011 / CE(標準、UL)
     ・UL(UL)
     ・PLe / SIL3(標準、UL)
     ・PLd / SIL2(セーフティモーション)
     ・ KCs(標準・セーフティモーション)
    ●世界中のネットワーク規格に対応。
     ・CC-Link ・PROFIBUS ・DeviceNet
     ・Ethernet/IP ・PROFINET ・EtherCAT

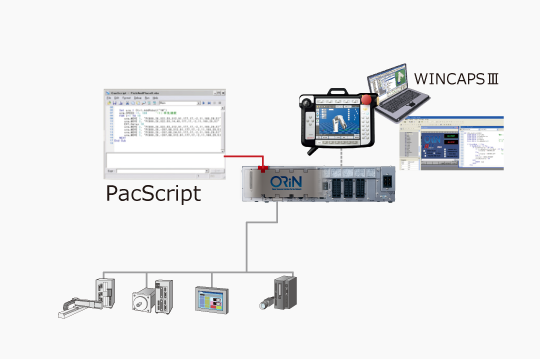

  • 高い拡張性

    様々なデバイスとの接続・制御を可能にし、カスタマイズによる多様なニーズ対応します。
    ●PacScriptからプロバイダへ アクセスし、制御プログラムを作成することができるので、外部機器に対応したプロバイダがあれば、RC8から制御可能。
    ●プロバイダを開発すれば様々な製品との接続・制御が可能。※開発方法等は別途お問合せください。

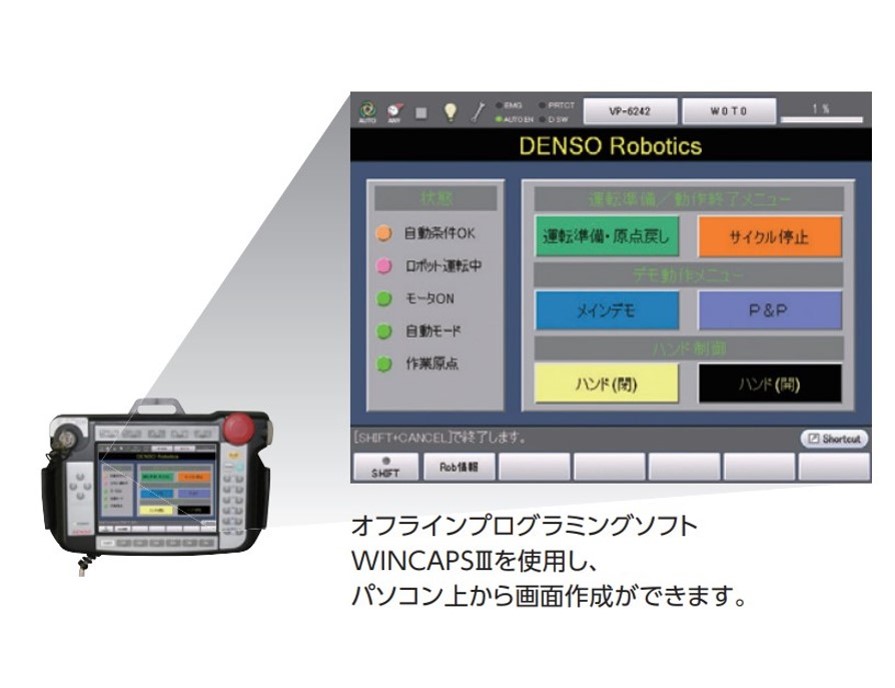

    ●WINCAPS®Ⅲから多機能ティーチングペンダントの操作パネルを簡単にカスタマイズ。

項目 単位 仕様
電源 電源容量 kVA 1.80
入力電圧範囲 - 3相 AC200V -15% ~ AC240V +10%(VPシリーズは100V仕様も用意しています)
- 単相 AC230V -10% ~ AC240V +10%
電源周波数 Hz 50 / 60
電源ケーブル長 m 5
制御軸数 - ロボット:4~6軸
付加軸:2~4軸(オプション)
制御方式 - PTP、CP3次元直線、3次元円弧(付加軸はPTP制御のみ)
駆動方式 - 全軸オールデジタルACサーボ
使用言語 - デンソーロボット言語(PacScript)
メモリ容量 - ユーザ領域 変数領域 : 1.75MB(32,766ポイント相当)、ファイル領域 : 400MB(5,000ステップx256ファイル)
教示方式 - 1)リモートティーチング 2)数値入力(MDI) 3)ダイレクトティーチング(HSシリーズ、HMシリーズのみ)
外部信号(I/Oなど) 汎用・専用I/O Mini I/O - 入力 : ユーザ開放8点+システム固定14点(セーフティI/Oレス仕様は、システム固定13点)(*1)、出力 : ユーザ開放8点+システム固定18点(セーフティI/Oレス仕様は、システム固定12点)
Hand I/O - 入力 : ユーザ開放8点 / 出力 : ユーザ開放8点
セーフティモーションI/O - 安全入力14点 安全出力6点 ※セーフティモーション仕様のみ
パラレルI/Oボード(オプション) - バス: PCI 入力: ユーザ開放40点 / 出力: ユーザ開放48点
DeviceNetスレーブボード(オプション) - バス : PCI Express 入力 : 256点 / 出力 : 256点
CC-Linkリモートデバイスボード(オプション) - バス : PCI Express 入力 : 128点 / 出力 : 128点  リモートレジスタ 入力 : 256点 / 出力 : 256点
PROFIBUSスレーブボード(オプション) - バス : PCI Express 入力 : 256点 / 出力 : 256点
EtherNet/IPアダプタボード(オプション) - バス : PCI Express 入力 : 4032点 / 出力 : 4032点
PROFIBUS I/O デバイスボード(オプション) - バス : PCI Express 入力 : 8192点 / 出力 : 8192点
EtherCATスレーブボード(オプション) - バス : PCI Express 入力 : 2048点 / 出力 : 2048点
外部通信 - RS-232C : 1回線、 イーサネット : 1回線(GbE : Gigabit Ethernet)、USB : 2回線、VGA :1回線(オプション)
拡張スロット - ・PCI 1スロット ・PCI Express 1スロット
自己診断機能 - オーバラン ・ サーボ異常 ・ メモリ異常 ・ 入力ミス、 短絡検知(ユーザ配線部) など
環境条件(動作時) - 温度0~40℃、 湿度90%RH 以下(結露なきこと)
安全カテゴリ - 標準仕様 セーフティI/O Category4 PL=e
セーフティモーション仕様 セーフティI/O Category4 PL=e セーフティモーションI/O Category3 PL=d
保護等級 - IP20
質量 kg 標準仕様 約10kg セーフティモーション仕様 約11kg(*2
  1. *1.100V仕様の電源は「単相AC100V-5%~ AC110V+10% 50/60Hz、1kVA」です。

  2. *2.付属ケーブルの質量は含みません。

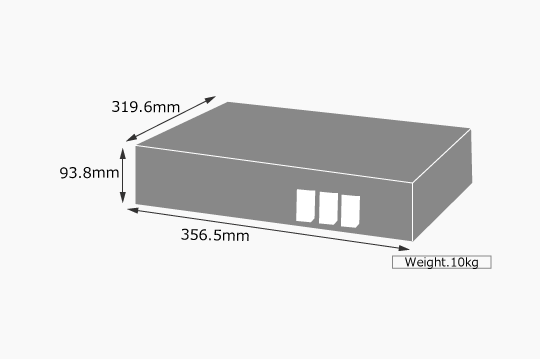

外形寸法

  標準
RC8A ダウンロード

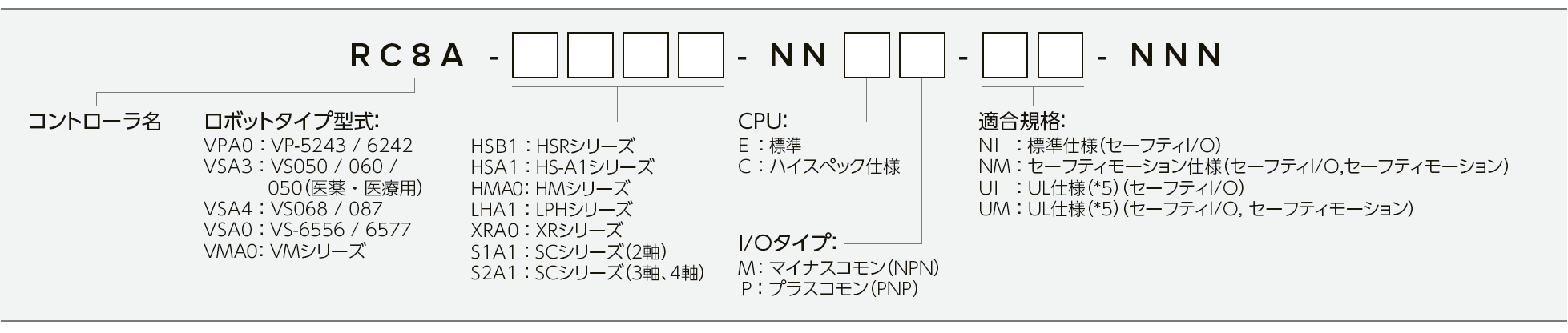

型式の見方

RC8A 外形寸法

搭載機能一覧

RC8Aコントローラに標準搭載している便利なロボット機能をご紹介します。
効率的な自動化をサポートし、生産性向上に寄与します。




コンプライアンス制御

押し当て力を調整し、ワークやハンドを過大な力の負荷から保護します。


詳しくはこちら

最適速度制御

ロボットの先端負荷や姿勢に応じた動作速度・加速度の最適化でタクトタイムを短縮します。

詳しくはこちら

Motion Skip

自動運転中に停止せずに外部指令で目標ポイントを変更し動作を行います。


詳しくはこちら

特異点回避

特異点近傍などロボットの姿勢が変わるポイントを通過する直線補完が必要な際に使用する事でスムーズな動作が行えます。

詳しくはこちら

Autofig

指定したポイントに対して最適な形態[fig]を算出し、無理の無い動作を行う事でタクトタイムとティーチング時間の短縮が図れます。

詳しくはこちら

衝突検出

ロボットが周辺機器やワークと衝突時にその衝突を検出し、ロボットを緊急停止させます。

詳しくはこちら

Command-Slave機能

PLC言語(ラダープログラム)からロボットを制御することが可能です。


詳しくはこちら

b-CAP通信

PCやPLCなどの各種機器からロボットへ直接動作コマンドのパケットを送り、ロボットを制御可能です。

詳しくはこちら

プロバイダ

PacScript(デンソーロボット言語)から様々なFA製品(画像処理装置・センサ・ハンド等)を直接制御することが可能です。

詳しくはこちら

操作盤機能

ロボットと周辺機器の操作盤として、ティーチングペンダントの画面をカスタマイズ可能です。



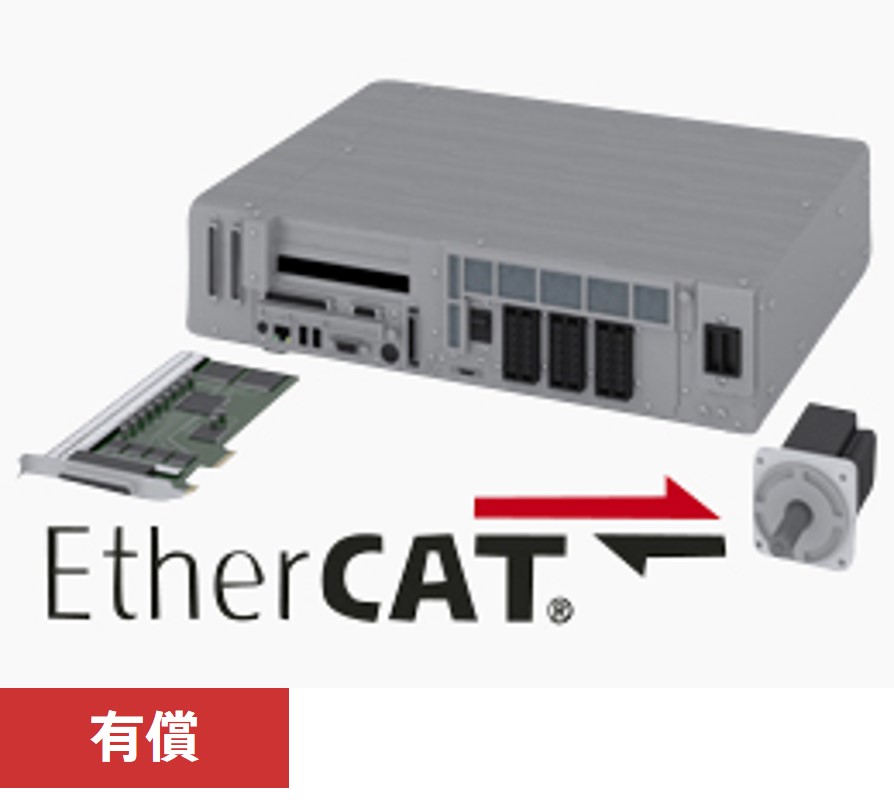

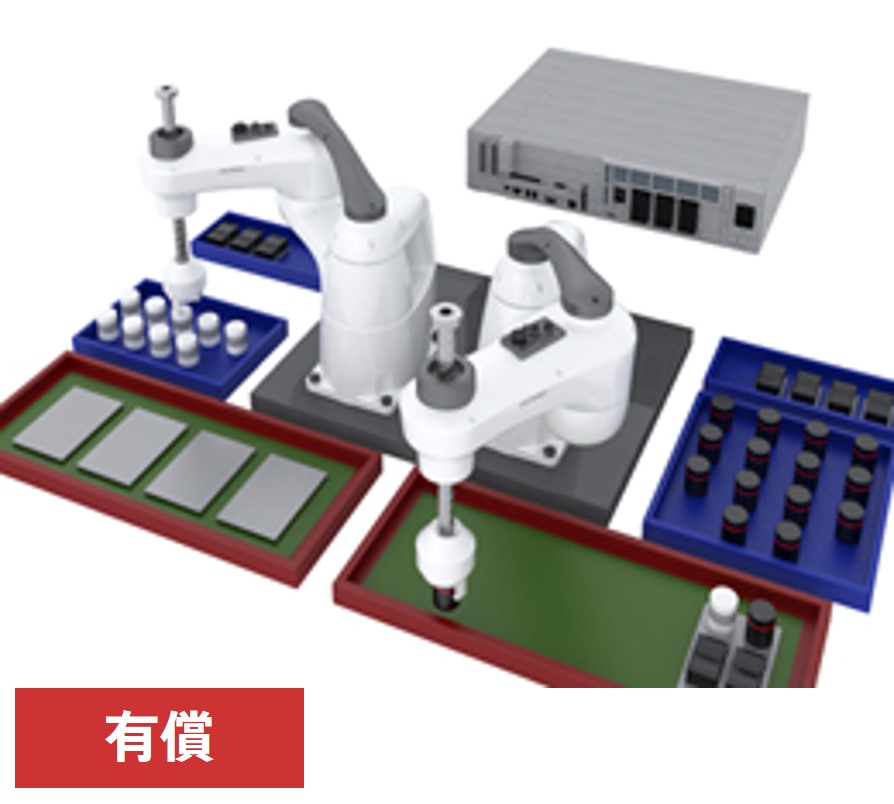

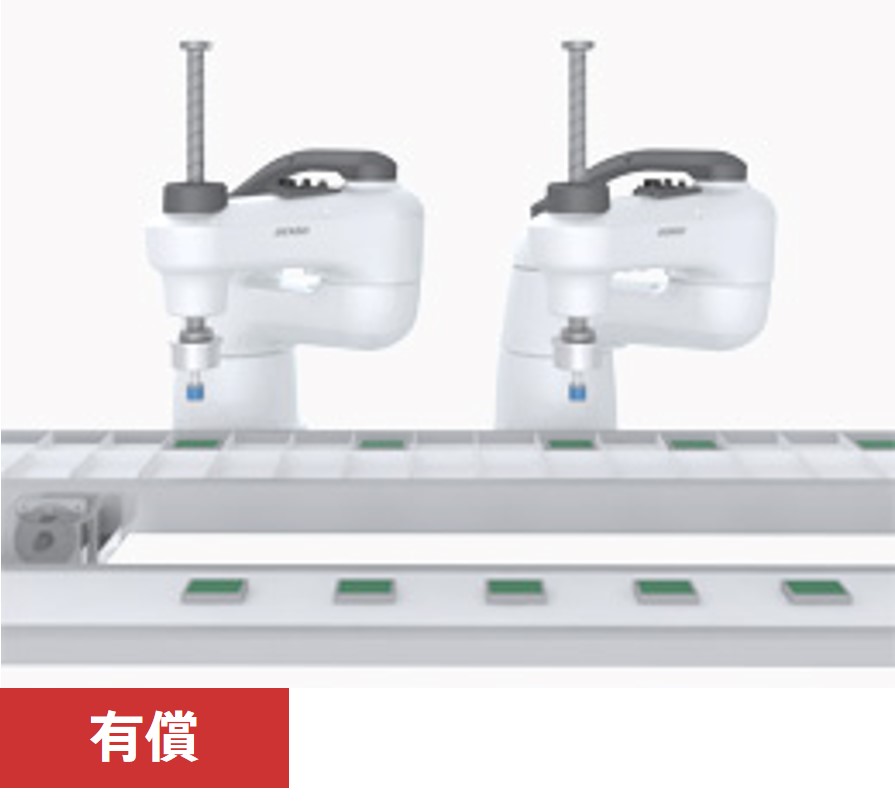

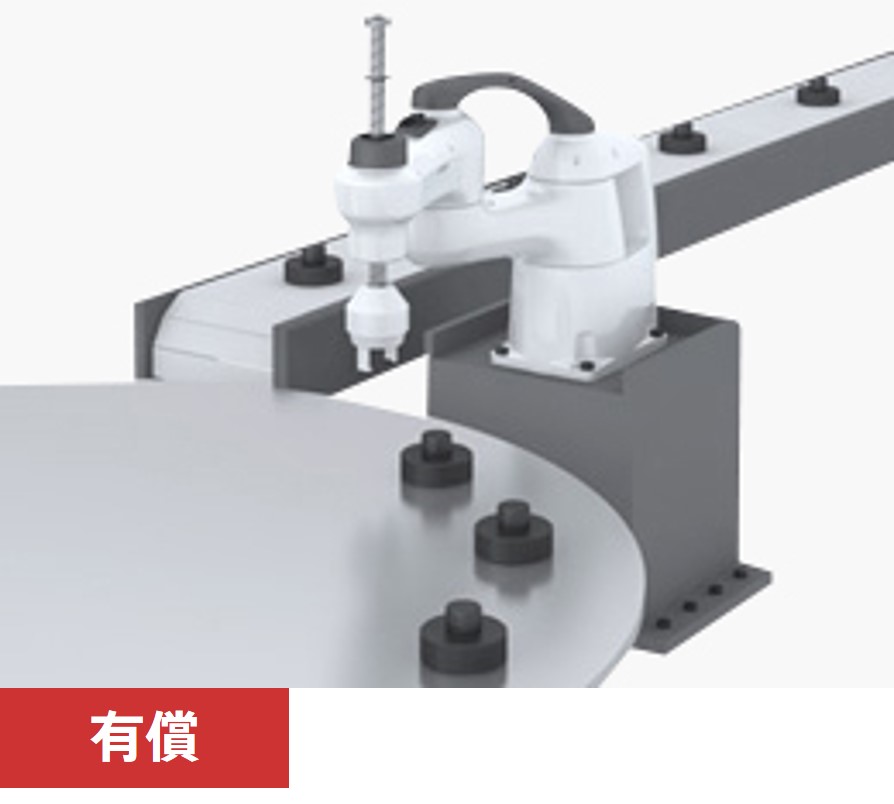

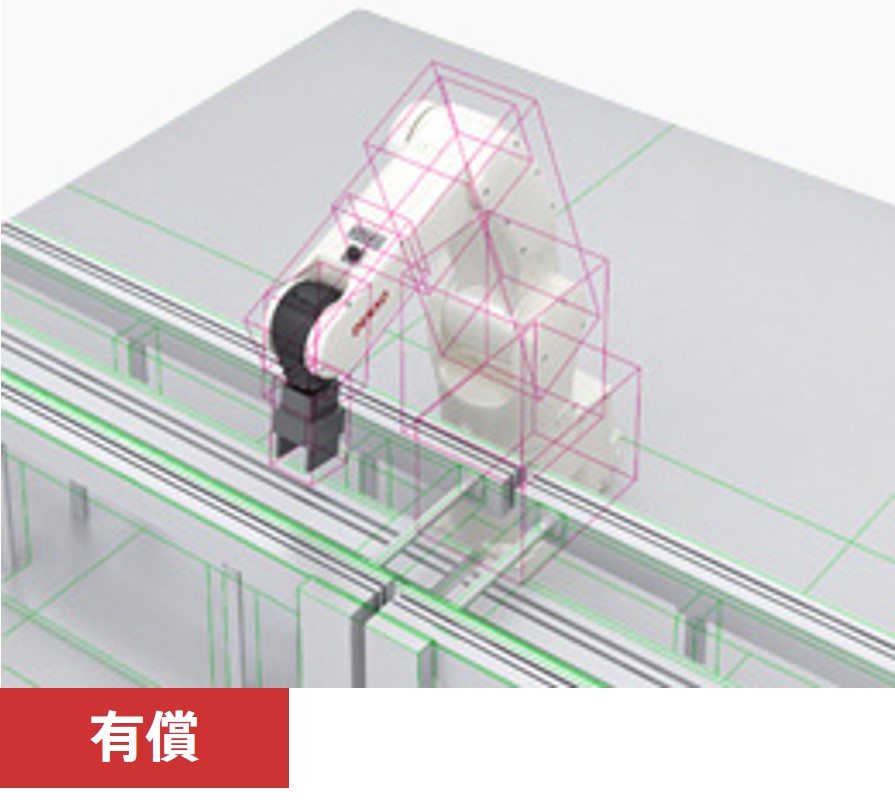

 その他、作業の効率化やコスト削減により貢献するロボット機能を多数ご用意しております。
