最大可搬質量13kg、スリムなボディで大きな作業エリアを確保します。防塵防滴タイプ、クリーンタイプを有し、様々な場所で活用できます。
最大リーチ|1,021・1,298mm
最大可搬質量|13kg
標準サイクルタイム|0.89・0.95秒
アーム幅は130mmとスリムな為、周辺設備との干渉を低減でき、設備の小型化に貢献。
最大可搬質量、13kg(*1)とパワフルで、重量物もラクラク搬送
*1:手首下向き±10°を超える場合は11kgです。
各出力軸にはオイルシール、カバーの接合面にはフッ素系パッキンを採用し、悪環境下での信頼性を向上。(手首部:IP65相当、本体部:IP54相当)
ニーズに合わせ、防塵防滴タイプも選択可能。
悪環境下でも使用可能な「防塵防滴タイプ」や、クリーンルーム内の自動化に最適な「クリーンタイプ」を品揃え。

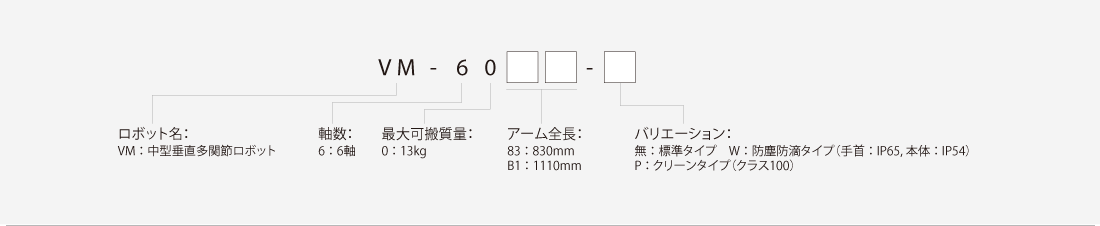

最大リーチ | 標準 | 防塵・防滴 [手首部:IP65、本体部:IP54 相当] |
クリーン [クリーン度:クラス100(0.3μm)] |
---|---|---|---|
約1000mm | VM-6083 | VM-6083-W | VM-6083-P |
約1300mm | VM-60B1 | VM-60B1-W | VM-60B1-P |
項 目 | 単 位 | 仕 様 | ||
---|---|---|---|---|
本体形式 | - | VM-6083 | VM-60B1 | |
軸数 | - | 6 | ||
位置検出方式 | - | アブソリュートエンコーダ | ||
駆動モータ/ブレーキ | - | 全軸ACサーボモータ/J2~J6ブレーキ付 | ||
アーム全長(第1アーム+第2アーム) | - | 830(385+445) | 1,110(520+590) | |
アームオフセット | J1(旋回) | mm | 180 | |
J3(前腕) | 100 | |||
最大動作領域(P点) | 1,021 | 1,298 | ||
動作角度 | J1 | ° | ±170 | |
J2 | +135,-90 | |||
J3 | +165,-80 | +168,-80 | ||
J4 | ±185 | |||
J5 | ±120 | |||
J6 | ±360 | |||
最大可搬質量 | kg | 13(*4) | ||
合成最大速度(ツール取付面中心) | mm/sec | 8,300 | ||
標準サイクルタイム(*1) | sec | 0.89 | 0.95 | |
位置繰り返し精度(ツール取付面中心)(*2) | mm | ±0.05 | ±0.07 | |
最大許容イナーシャ(慣性モーメント) | J4,J5 | kgm2 | 0.36 | |
J6 | 0.064 | |||
ユーザ用エアー配管(*3) | - | 7系統(φ4×6,φ6×1) 電磁弁(2ポジション、ダブルソレノイド)×3 |
||
ユーザ用信号線 | - | 10芯(近接センサー等の信号線) | ||
エアー源 | 常用圧力 | Mpa | 0.10~0.39 | |
許容最大圧力 | 0.49 | |||
空気伝播騒音(A加重等価持続音圧レベル) | dB | 80以下 | ||
保護等級 | - | IP40 | ||
質量 | kg | 約82 |
項 目 | 単 位 | 仕 様 | ||
---|---|---|---|---|
本体形式 | - | VM-6083 | VM-60B1 | |
軸数 | - | 6 | ||
位置検出方式 | - | アブソリュートエンコーダ | ||
駆動モータ/ブレーキ | - | 全軸ACサーボモータ/J2~J6ブレーキ付 | ||
アーム全長(第1アーム+第2アーム) | - | 830(385+445) | 1,110(520+590) | |
アームオフセット | J1(旋回) | mm | 180 | |
J3(前腕) | 100 | |||
最大動作領域(P点) | 1,021 | 1,298 | ||
動作角度 | J1 | ° | ±170 | |
J2 | +135,-90 | |||
J3 | +165,-80 | +168,-80 | ||
J4 | ±185 | |||
J5 | ±120 | |||
J6 | ±360 | |||
最大可搬質量 | kg | 13(*4) | ||
合成最大速度(ツール取付面中心) | mm/sec | 8,300 | ||
標準サイクルタイム(*1) | sec | 0.89 | 0.95 | |
位置繰り返し精度(ツール取付面中心)(*2) | mm | ±0.05 | ±0.07 | |
最大許容イナーシャ(慣性モーメント) | J4,J5 | kgm2 | 0.36 | |
J6 | 0.064 | |||
ユーザ用エアー配管(*3) | - | 7系統(φ4×6,φ6×1) 電磁弁(2ポジション、ダブルソレノイド)×3 |
||
ユーザ用信号線 | - | 10芯(近接センサー等の信号線) | ||
エアー源 | 常用圧力 | Mpa | 0.10~0.39 | |
許容最大圧力 | 0.49 | |||
空気伝播騒音(A加重等価持続音圧レベル) | dB | 80以下 | ||
保護等級 | - | 防塵防滴タイプ:手首IP65/本体IP54 | ||
質量 | kg | 約82 |
項 目 | 単 位 | 仕 様 | ||
---|---|---|---|---|
本体形式 | - | VM-6083 | VM-60B1 | |
軸数 | - | 6 | ||
位置検出方式 | - | アブソリュートエンコーダ | ||
駆動モータ/ブレーキ | - | 全軸ACサーボモータ/J2~J6ブレーキ付 | ||
アーム全長(第1アーム+第2アーム) | - | 830(385+445) | 1,110(520+590) | |
アームオフセット | J1(旋回) | mm | 180 | |
J3(前腕) | 100 | |||
最大動作領域(P点) | 1,021 | 1,298 | ||
動作角度 | J1 | ° | ±170 | |
J2 | +135,-90 | |||
J3 | +165,-80 | +168,-80 | ||
J4 | ±185 | |||
J5 | ±120 | |||
J6 | ±360 | |||
最大可搬質量 | kg | 13(*4) | ||
合成最大速度(ツール取付面中心) | mm/sec | 8,300 | ||
標準サイクルタイム(*1) | sec | 0.89 | 0.95 | |
位置繰り返し精度(ツール取付面中心)(*2) | mm | ±0.05 | ±0.07 | |
最大許容イナーシャ(慣性モーメント) | J4,J5 | kgm2 | 0.36 | |
J6 | 0.064 | |||
ユーザ用エアー配管(*3) | - | 6系統(φ4×6,φ6×1) 電磁弁(2ポジション、ダブルソレノイド)×3 |
||
ユーザ用信号線 | - | 10芯(近接センサー等の信号線) | ||
エアー源 | 常用圧力 | Mpa | 0.10~0.39 | |
許容最大圧力 | 0.49 | |||
空気伝播騒音(A加重等価持続音圧レベル) | dB | 80以下 | ||
保護等級 | - | クリーンタイプ:クラス100 | ||
質量 | kg | 約82 |
分 類 | 品 名 | 数 量 |
---|---|---|
ロボット&付属品 | ロボット本体 | 1台 |
本体間ケーブル(オプション) | 1本 | |
方向指示ラベル | 1枚 | |
ハンド制御信号用コネクタセット(CN20、CN21用) | 1セット | |
コントローラ&付属品 | ロボットコントローラ | 1台 |
電源ケーブル(5m) | 1本 | |
ペンダントレス用ダミーコネクタ | 1個 | |
ソフトウェア他 | WINCAPSIII Trial インストールディスク | 1枚 |
取扱説明書(マニュアルパックディスク) | 1セット | |
警告ラベル | 1枚 |
分 類 | 品 名 | ||
---|---|---|---|
I/Oケーブル | 標準I/O ケーブルセット | Mini I/Oケーブル(8 m)と HAND I/Oケーブル(8 m)のセット |
|
Mini I/Oケーブル(15 m)と HAND I/Oケーブル(15 m)のセット |
|||
Mini I/O ケーブル(68ピン) | 8 m | ||
15 m | |||
HAND I/O ケーブル(20ピン) | 8 m | ||
15 m | |||
パラレルI/O用ケーブル(96ピン) | 8 m | ||
15m | |||
操作用機器 | 多機能ティーチングペンダント | ケーブル長:4 m | |
ケーブル長:8 m | |||
ケーブル長:12 m | |||
ミニペンダントキット (WINCAPSIII Lightを含む) |
ケーブル長:4 m | 日本語表記 | |
英語表記 | |||
ケーブル長:8 m | 日本語表記 | ||
英語表記 | |||
ケーブル長:12 m | 日本語表記 | ||
英語表記 | |||
ペンダント延長ケーブル | 4 m | TP, MP用 | |
8 m | TP, MP用 |
品 名 / 仕 様 | ||
---|---|---|
VM/VP/HM/HS/XRシリーズ標準ケーブル (標準仕様ロボットで使用) |
ストレート | 2 m |
4 m | ||
6 m | ||
12 m | ||
20 m | ||
アングル | 2 m | |
4 m | ||
6 m | ||
12 m | ||
20 m | ||
VM/VP/HM/HS/XRシリーズ防滴ケーブル (防塵・防敵仕様、クリーン仕様ロボットで使用) |
ストレート | 2 m |
4 m | ||
6 m | ||
12 m | ||
20 m | ||
アングル | 2 m | |
4 m | ||
6 m | ||
12 m | ||
20 m |
分 類 | 品 名 | ||
---|---|---|---|
RC8用増設ボード | パラレルI/Oボード (PCIスロット) |
NPNタイプI/O | コントローラに組付出荷 (ライセンス有) |
ボード単品出荷(補給用) (ライセンス有) |
|||
ボード単品出荷(補給用) (ライセンス無) |
|||
ライセンス証のみ | |||
PNPタイプI/O | コントローラに組付出荷 (ライセンス有) |
||
ボード単品出荷(補給用) (ライセンス有) |
|||
ボード単品出荷(補給用) (ライセンス無) |
|||
ライセンス証のみ | |||
DeviceNeスレーブ ボード (PCIeスロット) |
子局 | コントローラに組付出荷 (ライセンス有) |
|
ボード単品出荷(補給用) (ライセンス有) |
|||
ボード単品出荷(補給用) (ライセンス無) |
|||
ライセンス証のみ | |||
CC-Linkリモートデバイスボード (PCIeスロット) |
コントローラに組付出荷(ライセンス有) | ||
ボード単品出荷(補給用)(ライセンス有) | |||
ボード単品出荷(補給用)(ライセンス無) | |||
ライセンス証のみ | |||
PROFIBUSスレーブボード (PCIeスロット) |
コントローラに組付出荷(ライセンス有) | ||
ボード単品出荷(補給用)(ライセンス有) | |||
ボード単品出荷(補給用)(ライセンス無) | |||
ライセンス証のみ | |||
EtherNet I/Pアダプタボード (PCIeスロット) |
コントローラに組付出荷(ライセンス有) | ||
ボード単品出荷(補給用) | |||
ボード単品出荷(補給用)(ライセンス無) | |||
ライセンス証のみ | |||
電動ハンドコントロールボード (PCIスロット) |
コントローラに組付出荷(ライセンス有) | ||
ボード単品出荷(補給用)(ライセンス有) | |||
ボード単品出荷(補給用)(ライセンス無) | |||
ライセンス証のみ | |||
RC8用 VGAオプション |
VGA中継ケーブルセット※1 | VGA中継ケーブルおよびコントローラに VGAコネクタを装着して出荷 |
|
設置用オプション | 壁掛用ステーセット | 壁掛、床置用 |
