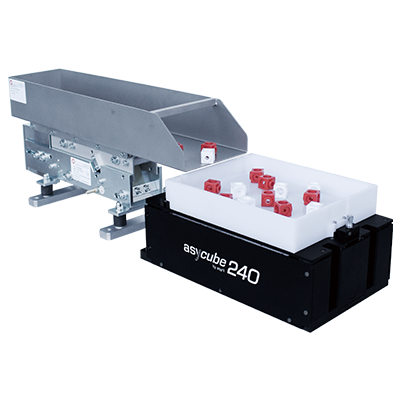

3軸振動で最適に分散・配向する、インテリジェントパーツフィーディングシステムです。
●多種多様な部品形状に適合し、ピッキングしやすいように部品の配向が可能です。
●革新的3軸振動で、非常にやさしい部品の取扱いが可能です。
●ボイスコイル技術により(圧縮空気不使用)、高度な信頼性と耐久性を実現します。
●非常に短い生産切り替え時間により、工数を削減します。
●PCソフトウェアで容易なコンフィギュレーションが可能です。(実稼働時はPC不要)
●統合バックライトによる正確な部品検出が可能です。
●ORiN環境を使い、デンソーロボットと簡単に統合でき迅速な生産変更が可能です。
●振動プラットフォーム(プレート)は、標準のフラット・付着防止・回転防止プレートの他に、お客様で様々な構造のプレート(溝・穴・ネストなど)が作成可能です。あらかじめ有効な方向に配向し、ピッキングを容易にします。
Asycube 50 | Asycube 80 | Asycube 240 | Asycube 380 | Asycube 530 | ||
---|---|---|---|---|---|---|
製品仕様 | 通信 | Ethernet(TCP IP)、Modbus TCP ゲートウェイ経由オプション:EtherNet/IP、EtherCAT、PROFIBUS、Sercos |
||||
電源 | 24V / 4A | 24V / 6A | 24V / 8A | 24V / 20A | ||
バックライトの同期入力 | ○ | |||||
オプション | ビジュアル部品検出システム | SmartSight(アジリル社製) | ||||
統合LEDバックライト | 赤 / 緑 / 青 / 白 / 赤外線 | |||||
振動プレート | フラット / 穴 / 溝 / ネスト / ポケット / 各種材質 | |||||
排出プラットフォーム | ○ | |||||
キャリブレーションプレート | ○ | |||||
接続ケーブル | 電源 / 通信 / バックライト | 電源 / 通信 / バックライト / I/O | ||||
各種ホッパーサイズ | お問合せください。 | 2L、3L | 10L | 15L | ||
カスタムプラットフォーム材 | 応相談。お問合わせください。 |

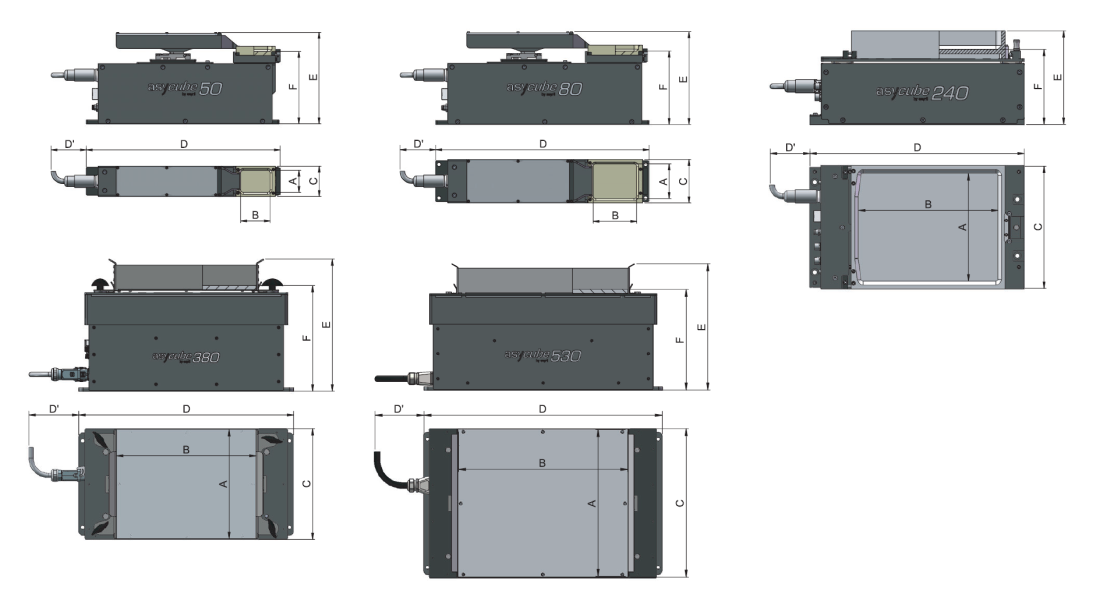

参照記号 | Asycube 50 | Asycube 80 | Asycube 240 | Asycube 380 | Asycube 530 | |
---|---|---|---|---|---|---|
典型的部品サイズ | 0.1~5 | 3~15 | 5~40 | 15~60 | 30~150 | |
振動プラットフォーム | A | 34 | 52 | 150 | 254 | 371 |
B | 45 | 65 | 195 | 325 | 427 | |
フットプリント | C | 46 | 65 | 171 | 257 | 372 |
D | 293 | 320 | 300 | 499 | 600 | |
D' | 50 | 50 | 55 | 147 | 100 | |
最大の高さ | E | 140 | 140 | 132 | 307 | 320 |
ピックの高さ | F | 110 | 111 | 105 | 245 | 255 |
参考重量(kg)* | 3.1 | 3.7 | 7.8 | 20 | 31 |
