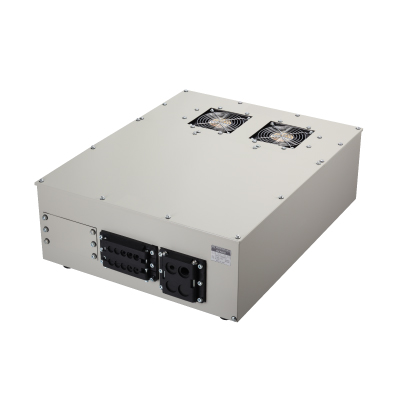

コントローラ保護ボックスLight

簡油・埃などが舞う過酷な環境からロボットコントローラを保護します。防水機能はそのまま、さらにお求めやすい価格になりました。

対応コントローラ|
RC8A(標準仕様・セーフティモーション仕様・セーフティI/Oレス仕様)、RC8

  • 特長
  • 仕様 / 外形寸法図
  • 厳しい環境に耐える、保護等級IP54

    従来の「コントローラ保護ボックス」と同等の保護等級IP54を備えながらも、さらにお求めやすくなりました。

  • オプション製品を収納可能

    エンコーダHUBをボックス内に収納できます。





・VMシリーズ
・VS-068,087+付加軸
・MC8(モータ容量合計が2,000W以上)
をお使いの方は、従来の「コントローラ保護ボックス」を
ご使用ください。

仕様

項目 RC8コントローラ保護ボックスLight
適用コントローラ RC8型コントローラ(エンコーダHUB内蔵可)(*2)
使用環境(温度、湿度) 運転時 0~40℃、RH90%以下(結露なきこと)
保管・輸送時 -10~60℃、RH75%以下(結露なきこと)
保護構造 IP54相当
設置方向 自立据え置き
質量 約17.5kg(ロボットコントローラ含まず)
電源(*1) 3相 AC185-253V(AC200V-7%~AC230V+10%)
単相 AC207-253V(AC230V±10%)
熱交換器
冷却能力 25W/K(温度差1℃ 計算値)
電源 コントローラ用電源から(端子台で分岐の単相AC200Vを使用)
  1. *1.RC8単体の電源仕様と異なります。
  2. *2.VMシリーズ/VS-068,087+付加軸/MC8(モータ容量合計が2,000W以上)をお使いの方は、
  3. 従来の「コントローラ保護ボックス」をご使用ください。

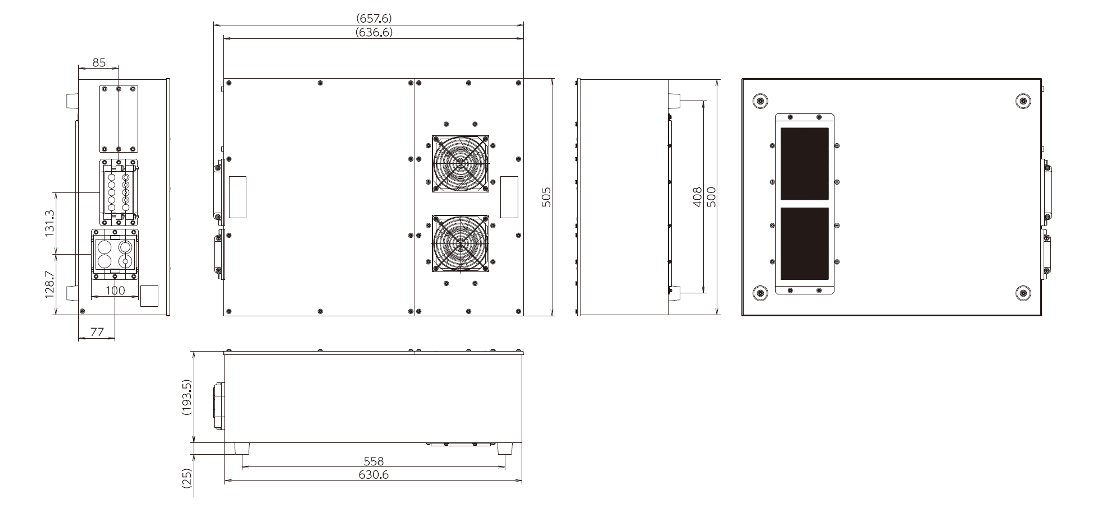

外形寸法図
