高速、方向自在の読み取り性能 -検品や棚卸の作業時間は、バーコードを用いた場合と比べて1/3以下に!

さらに進化の読み取りスピード

専用設計RFタグR/Wモジュール+マルチバッファ機能を採用。
圧倒的な高速読み取りで、作業の効率化を実現します。

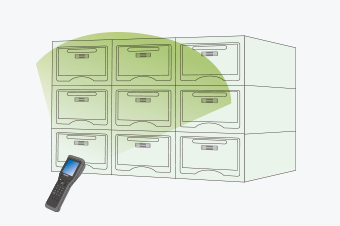

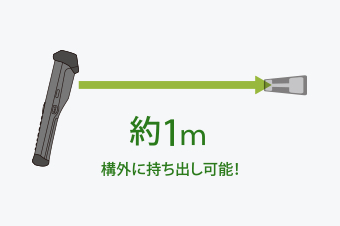

広がるタグの読み取り距離

離れていても、バーコード感覚でRFタグが読み取りできます。

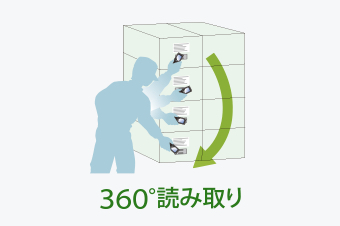

360°全方向読み取りの実現

高性能円偏波アンテナにより、360°全方向読み取りが可能。
人の動きに合わせた読み取りが行えるため、作業者の負担が軽減されます。

握りやすく、キー入力しやすい

グリップ部はオーバルシェイプで握りやすさを徹底追及しました。さらに12mmのワイドキーピッチで軍手着用時でも操作しやすい形状です。

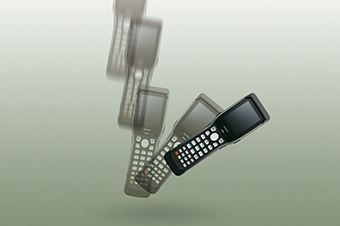

フローティングマウント構造

ケースで衝撃を吸収し、フローティング状態のインナーフレームで基板や液晶への衝撃を緩和。

衝撃緩衝材

落下の際に直接衝撃が加わる箇所に衝撃緩衝材を配置して衝撃をガード

バーコード・2次元コードの読み取りにも対応

最新のアルゴリズム搭載で多彩な読み取り性能を発揮。バーコード、QRコード、SQRC(1)もすべて読み取れます。

ご存知ですか?

UHF帯RFタグシステムの使用周波数帯が950MHzから920MHzに移行します。920MHz帯の製品は2012年7月25日から利用開始でき、950MHz帯の製品は2018年4月1日以降使用できなくなります。
さらに今回の法改正により、簡易無線局(中出力型)がなくなり、特定小電力(低出力型)で250mWまでカバー可能となります。



  [法改定後:920MHz帯(2012年7月25日以降)] arrow [現行法:950MHz帯]
  特定小電力
(低出力型)
構内無線局
(高出力型)
特定小電力(低出力型)
BHT-604QUWB
簡易無線局(中出力型)
BHT-604QUMWB
構内無線局(高出力型)
送信出力 250mW以下 1W以下 10mW以下 250mW以下 1W 以下
免許/登録 不要 必要 不要 必要 必要
電波利用料 不要 必要 不要 必要 必要
使用可能場所 制限なし 指定構内 制限無し 制限無し 構内のみ
対応商品

NEW!

BHT-615QUMWB

BHT-615QUMWB
メモリが16MBから32MBに大幅UP
-

BHT-604QUWB

BHT-604QUWB

BHT-604QUMWB
-
  1. 1.SQRCは、(株)デンソーウェーブが開発したセキュリティ機能を搭載したQRコードです。
型式 BHT-615QUMWB White BHT-615QUMWB Black
OS BHT-OS
CPU 32ビットRISC CPU
メモリ(1) 32MB(ユーザエリア 約23MB)
表示部 ドット数(2) QVGA(240×320ドット)
インチ 2.8インチ
表示素子 液晶ドットマトリックスディスプレイ(カラー)
表示文字数(3) 16ドットフォント 15字×20行(全角)、30字×20行(半角)
24ドットフォント 10字×13行(全角)、20字×13行(半角)
バックライト 白色LED
RFID部 読み書き可能RFタグ ISO/IEC18000-6 TypeC(EPCglobal Class1 Gen2)対応タグ
周波数 916.8MHz、918.0MHz、919.2MHz、920.4~923.4MHz
チャネル幅/チャネル数 200kHz/19チャネル
送信出力 250mW以下
変調方式 PR-ASK
伝送速度 40kbps
読み取り距離 水平方向タグ 0~1m(4)
360° 0~1m(4)
出力調整 20段階
スキャナ部 読み取りコード 2次元コード QRコード、マイクロQRコード、SQRC、DataMatrix(ECC200)、PDF417、マイクロPDF417、
Maxiコード、GS1 DataBar Composite(EAN.UCC Composite)
バーコード EAN-13/8(JAN-13/8)、UPC-A /E、UPC/EAN(アドオン付き)、Interleaved 2of 5、CODABAR(NW-7)、
CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS)
最小分解能 2次元コード 0.25mm
バーコード 0.15mm
読み取り基準位置 105mm
マーカ エリアガイドマーカ
読み取り確認 青、緑、赤3色LED、ブザー、バイブレータ
キー入力 キー数 28キー(電源キー含む)+2トリガキー+カーソルキー
通信部 光I/F 通信方式 赤外線(IrDA Ver.1.3[Low Power]物理層準拠)
通信速度 ~115.2kbps、460.8kbps、4Mbps(5)
通信距離 約0.15m MAX.
無線I/F 適合規格 IEEE802.11b/g
通信距離 屋内:約75m、屋外:約200m
アクセス方式 インフラトラクチャモード、アドホックモード
セキュリティ WEP40,128、WPA-PSK(TKIP)、WPA2-PSK(AES)、WPA-1x(TKIP/EAP-TLS,PEAP)、
WPA2-1x(AES/EAP-TLS,PEAP)、802.1x(EAP-TLS,PEAP)
Bluetooth Bluetooth Ver2.1+EDR準拠 クラス2
ケーブルI/F RS-232C(115.2kbps MAX.)
電源部 メインバッテリ リチウムイオンバッテリ
動作時間 2回/10秒タグ読み 約28時間(7)
2秒/10秒タグ読み 約16時間(8)
無線LAN通信 約21時間(9)
Bluetooth通信 約16時間(10)
付帯機能 時計、ブザー、バイブレータ、電池電圧表示、リモートウェイクアップ
環境性能 動作温度 -5℃~50℃(11)
保護等級 IP54
耐落下強度(12) 0.2m×1,000回以上/1.2mコンクリート床上に6面各10回(計60回)
EMC規格 VCCIクラスB
筐体色
質量(電池含む) 325g
  1. 1.ユーザエリアにはフォントファイル領域(約400KB)を含みます。
  2. 2.液晶パネルは精密度の高い技術で製造しています。有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するものがありますので、ご了承ください。
  3. 3.16ドットフォント、24ドットフォントの他に、標準フォント、小フォント、30ドットフォント、40ドットフォントも設定可能です。
  4. 4.通信距離は理論値であり、実際の環境条件により変化します。
  5. 5.CU-611使用時は4Mbps、CU-621使用時は115.2kbps/460.8kbps。
  6. 6.動作時間は常温での参考値であり、使用条件により変化します。
  7. 7.10秒間に2回の読み取り。バックライトレベル1。モジュールオフタイマ設定100msec。
  8. 8.10秒間に2秒間の読み取り。バックライトレベル1。モジュールオフタイマ設定100msec。
  9. 9.読み取り:無線通信:画面書き替え:待機=1:1:1:20の場合。バックライトレベル1。無線は通信時のみONとし、その他はOFFとする。モジュールオフタイマ設定100msec。
  10. 10.1サイクル30秒=読み取り(1秒間)、Bluetooth通信、画面書き換え(1秒間)、待機。バックライトレベル1。Bluetoothデバイスは常時ONとする。モジュールオフタイマ設定100msec。
  11. 11.充電時は0℃~40℃となります。
  12. 12.常温での試験値であり、保証値ではありません。

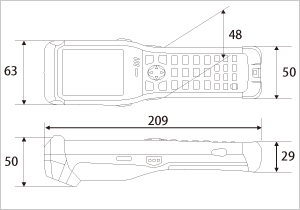

外形寸法

外形寸法

通信

BHTと上位機器とのデータ通信を行う置き台。各種インターフェイスをラインナップ

  名称 型式 特長 通信 充電時間 LED表示 使用電源 外形寸法 希望小売価格
通信方式 転送速度 CU←→ホスト間 通信方式 コネクタ形状
- 通信ユニット CU-601 RS-232C通信+本体充電 赤外線(IrDA-SIR Ver.1.2[Low Power]準拠) 115.2kbps MAX. RS-232C(4) Dsub-9P 約3時間 電源ON、通信 ACアダプタ - ¥50,000
- CU-611 LAN通信+本体充電 赤外線(3) 4Mbps MAX. Ethernet
(10BASE-T)(4)
RJ-45モジュラジャック 約3時間 電源ON、通信 ACアダプタ - オープン
- CU-621(1)(2) USB通信+本体充電 赤外線(3) 115.2kbps/
460.8kbps
USB1.1 Full Speed準拠(4) USB miniBタイプ 約7時間(5) 電源ON、通信 接続先より供給/ACアダプタ(6) - ¥50,000
  1. 1.パソコンやUSB-HUBの機種によっては接続できない場合がありますので、事前に接続確認をいただきますようお願いします。接続先に電源供給能力がない場合、接続先の電源オフ中やサスペンド中も充電を行う場合は、ACアダプタ(別売)を購入してください。
  2. 2.ご使用にはUSBドライバ(Active USB-COMポートドライバ)が必要になります。ドライバは弊社ホームページ(QBdirect)より無償でダウンロードできます。
  3. 3.通信速度115.2kbpsまでは、IrDA-SIR Ver.1.2[Low Power]準拠。
  4. 4.ケーブルは別売です。
  5. 5.接続先の電源供給能力によって変化します。ACアダプタ装着時は約3時間
  6. 6.ACアダプタは別売りです。

充電

BHT本体充電タイプ、予備カートリッジ充電タイプを各種ラインナップ

  名称 型式 特長 充電時間 使用電源 質量 希望小売価格
バッテリ充電器 CH-201B リチウムイオンバッテリ充電 単体、充電時間:約3時間 AC100V 約75g ¥9,800
本体充電器 CH-651 BHT本体充電 単体、充電時間:約3時間 ACアダプタ 約200g ¥25,000
多連単体充電器 CH-704 BT-20LBまたはBT-700Lを4個まで充電可能 約3時間 ACアダプタ - オープン
多連本体充電器 CH-654 4連BHT本体充電 約3時間 ACアダプタ - ¥85,000

電源

BHTの予備用バッテリ

  名称 型式 特長 希望小売価格
リチウムイオンバッテリ BT-20LB - ¥10,000

ケーブル

名称 型式 通信インターフェイス 形状 長さ 希望小売価格
USBケーブル4PAタイプ-4PBタイプ(1) CB00-US1400/4A-4B-01 USB PC(4PAタイプ)-CU(4PBタイプ) 1.4m オープン
I/FケーブルD9S-D9Sクロス(1) CB00-RS1500/9-9-01 RS-232C PC(Dsub9S)-(Dsub9S) 1.5m オープン
IFケーブルBHT-PC/RS(1) CBBHT-RS1000/3-9-02 RS-232C PC(Dsub9S) 1m オープン
  1. 1.ケーブルは別売です。

ケース類

BHTを汚れから守る専用カバー類

  名称 型式 特長 希望小売価格
ソフトケース SCBHT-600QUMWB BHT-605QUMWB/BHT-615QUMWB用 オープン

付属品

開発ツール

BHTアプリケーション開発の基本ツール

型式 特長
BHT-BASIC4.0 Creator BHT-BASIC4.0アプリケーションプログラムの開発をサポートする統合開発環境。
BHT-BASIC4.0転送ユーティリティ BHT-パソコン間で、データ通信を行うための通信ソフトウェア
BHT-BASIC4.0転送ユーティリティDLLパック Visual Basic、Visual C++などの開発言語で利用でき、転送ユーティリティの通信機能が利用できるDLL(ダイナミック リンク ライブラリ)
BHT-BASIC4.0プログラムコンバータ(Free) BHT-BASIC3.6コンパイラで作成したプログラムを、BHT-300シリーズ以降のモデルで利用可能なプログラムに変換する補助ツール。 QBdirectよりダウンロードできます。

BHTソフトウェア

BHT用アプリケーションソフトウェア

型式 特長
BHT IME BHTでのかな文字入力や、漢字変換を補助するソフトウェア

アプリケーション作成ツール

BHTを運用する為のアプリケーションを簡単に作成する各種ツール

型式 特長
BHT Advanced PackII ソースコード作成からパソコン上でのシミュレーションまで、多彩な機能を搭載したアプリケーション作成ツール

SQRC設定用ソフトウェア

型式 特長
SQRC Setting SQRCの暗号キー生成・機種登録をパソコンから設定するソフトウェア
