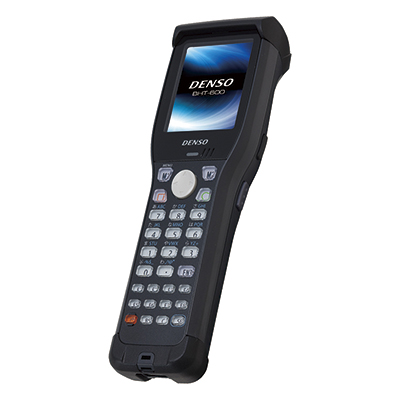

BHT-604QB/BHT-604BB(販売終了)

ハードな現場で鍛え抜かれたタフなボディと安心性能
保守受付終了:2025年12月

  • 特長
  • 仕様
  • オプション
  • ソフトウェア

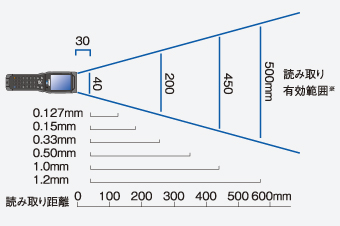

大深度読み取り

近接読みから離し読みまで、様々な業務に対応できる大深度スキャナ。

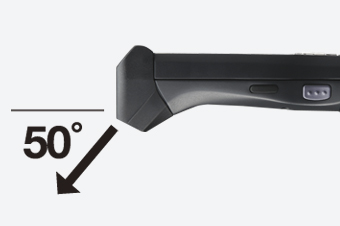

読み取り角度

棚上部から下部まで、画面を確認しながら読み取りしやすい読み取り角度50°に設定。机上での作業も負担なく可能。

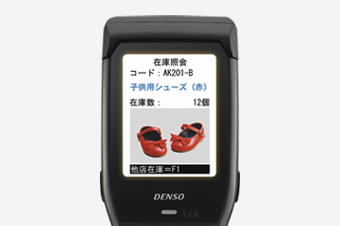

QVGAカラー液晶

業務メニューのアイコン表示で直感的にわかりやすい画面設計が可能。企業ロゴや商品画像の表示も可能。

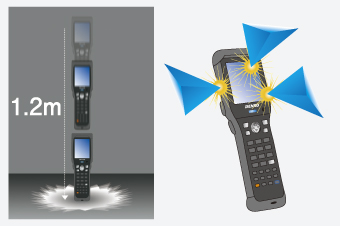

耐落下性能・液晶保護プレートの強化

バーコードハンディターミナルのパイオニアとして培った技術で、実運用に即した高い耐久性を実現。液晶保護プレートの厚みを増して、耐衝撃性を従来機比2倍に増強。

キーボード

メニュー選択/画像の切り替えなどに使いやすいカーソルキー。

その他

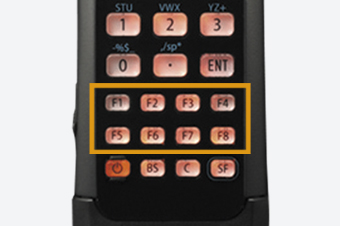

業務選択/機能を割り付けられるファンクションキーを8つ搭載

モデル Bluetoothモデル
型式 BHT-604QB BHT-604BB
メモリ 16MB(ユーザエリア 約8.7MB) 16MB(ユーザエリア 約10MB)
表示部 ドット数(1) QVGA(240×320ドット)
インチ 2.8インチ 2.76インチ
表示素子 液晶ドットマトリックスディスプレイ(カラー)
表示文字数(2) 16ドットフォント 15字×20行(全角)、30字×20行(半角)
24ドットフォント 10字×13行(全角)、20字×13行(半角)
スキャナ部 方式 - レーザ
読み取りコード 2次元コード QRコード,マイクロQRコード,SQRC,DataMatrix(ECC200),PDF417,マイクロPDF417,Maxiコード,EAN.UCC Composite(GS1 DataBar Composite) -
バーコード EAN-13/8(JAN-13/8),UPC-A/E,UPC/EAN(アドオン付き),Interleaved 2 of 5,CODABAR(NW-7),CODE39,CODE93,CODE128、GS1-128(EAN-128),RSS(GS1 DataBar)
最小分解能 2次元コード 0.25mm -
バーコード 0.15mm 0.127mm
読み取り基準位置 105mm -
マーカ エリアガイドマーカ -
PCS値 0.45以上 -
スキュー角 360° -
仰角・傾角 ±35° -
読み取り確認 青色,緑色,赤色3色LED,ブザー,バイブレータ
キー入力部 キー数 28キー(電源キー含む)+2トリガキー+カーソルキー
通信部 光I/F 通信方式 赤外線(IrDA Ver.1.3[Low Power]物理層準拠)
通信速度 ~115.2kbps、460.8kbps、4Mbps(3)
通信距離 約0.15m MAX.
Bluetooth Bluetooth Ver.1.2準拠クラス2
  ケーブルI/F RS-232C(115.2kbps MAX.)
電源部 メインバッテリ リチウムイオンバッテリ
動作時間(4) 27時間(5) 40時間(5)
12時間(6) 12時間(6)
付帯機能 時計,ブザー,バイブレータ,電池電圧表示,リモートウェイクアップ
環境性能 動作温度 -5°C~50°C(7)
保護等級 IP54
耐落下強度(8) 0.2m×1000回以上/1.2mコンクリート床上に6面各10回(計60回)
質量(電池含む) 約275g 約265g
  1. 1.液晶パネルは精密度の高い技術で製造しています。有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するものがありますので、ご了承ください。
  2. 2.16ドットフォント、24ドットフォントの他に、標準フォント、小フォント、30ドットフォント、40ドットフォントも設定可能です。
  3. 3.BHT-600シリーズ用通信ユニット使用時、RS232Cタイプは115.2kbps,USBタイプは460.8kbps,Ethernetタイプは4Mbpsが最大値です。
  4. 4.動作時間は常温での参考値であり、使用条件により変化します。
  5. 5.10秒間に2回の読み取り。バックライトレベル1
  6. 6.1サイクル30秒=読み取り(1秒間)、Bluetooth通信(送信1KB/常時接続)、画面書き替え(1秒間)、待機。バックライトレベル1。
  7. 7.充電時は0~40°Cとなります。
  8. 8.常温での試験値であり、保証値ではありません。

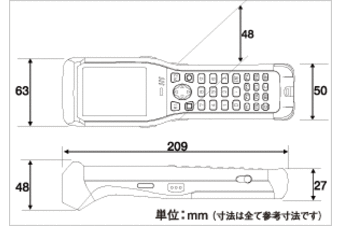

外形寸法

BHT-600Bシリーズ

BHT-600Qシリーズ

通信

BHTと上位機器とのデータ通信および充電

  名称 型式 通信 充電時間 LED表示 使用電源
通信方式 転送速度 CU←→ホスト間 通信方式 コネクタ形状
- 通信ユニット CU-601 赤外線(IrDA-SIR Ver.1.2
[Low Power]準拠)
115.2kbps MAX. RS-232C(4) Dsub-9P 約3時間 電源ON、
通信
ACアダプタ(4)
- CU-611 赤外線 4Mbps MAX. Ethernet
(10BASE-T)(4)
RJ-45モジュラ
ジャック
約3時間
- CU-621(1)(2) 赤外線(3) 115.2kbps/
460.8kbps MAX.
USB1.1 Full Speed準拠(4) USB Bタイプ 約7時間(5) 接続先より供給/
ACアダプタ(6)
  1. 1.パソコンやUSB-HUBの機種によっては接続できない場合がありますので、事前に接続確認をいただきますようお願いします。接続先に電源供給能力がない場合、接続先の電源オフ中やサスペンド中も充電を行う場合は、ACアダプタ(別売)を購入してください。
  2. 2.ご使用にはUSBドライバ(ActiveUSB-COMポートドライバ)が必要になります。ドライバは弊社ホームページ(QBdirect)より無償でダウンロードできます。
  3. 3.通信速度115.2kbpsまでは、IrDA-SIRVer.1.2[Low Power]準拠。
  4. 4.ケーブルは別売です。
  5. 5.接続先の電源供給能力によって変化します。ACアダプタ装着時は約3時間
  6. 6.ACアダプタは別売です。

充電器

  型式 名称 充電時間 使用電源 質量
CH-201B リチウムイオンバッテリ充電 単体、充電時間:約3時間 AC100V 約75g
CH-651 BHT本体充電 ACアダプタ 約200g
CH-704 BT-20LBまたはBT-700Lを4個まで充電可能 約3時間 -
CH-654 4連BHT本体充電 -

バッテリ

  型式 名称
BT-20LB リチウムイオンバッテリ

ケーブル

型式 名称 通信インターフェイス 形状 長さ
CB00-US1400/4A-4B-01 USBケーブル 4PAタイプ-4PBタイプ(1) USB PC(4PAタイプ)-CU(4PBタイプ) 1.4m
CB00-RSI500/9-9-01 I/FケーブルD9S-D9Sクロス(1) RS-232C PC(Dsub9S)-CU(Dsub9S) 1.5m
CBBHT-RS1000/3-9-02 IFケーブルBHT-PC/RS(1) PC(Dsub9S) 1m
  1. 1. ケーブルは別売です。

ケース類

  型式 名称
SCBHT-600B BHT-600B用ソフトケース
SCBHT-600Q BHT-600Q用ソフトケース
WHBHT-7000/7500 BHT-600B/Q共通腰用ケース
(腰用ケースにベルトは付属しておりません)
NSBHT-1300 BHT-600B/Q共通ネックストラップ

開発ツール

BHTアプリケーション開発の基本ツール

名称 特長
BHT-BASIC4.0 Creator BHT-BASIC4.0 アプリケーションプログラムの開発をサポートする統合開発環境
ダウンロードはこちら
BHT-BASIC4.0転送ユーティリティ BHT-パソコン間で、データ通信を行うための通信ソフトウェア
ダウンロードはこちら
BHT-BASIC4.0転送ユーティリティDLLパック Visual Basic、Visual C++などの開発言語で利用でき、転送ユーティリティの通信機能が利用できるDLL(ダイナミック リンク ライブラリ)
ダウンロードはこちら
BHT-BASIC4.0リモートデバッガ BHTソフト開発のデバッグ作業を大幅軽減
BHT-BASIC4.0シミュレータ 生成したプログラムをPC上でシミュレートするためのソフトウェア
ダウンロードはこちら
BHT-BASIC4.0プログラムコンバータ(Free) BHT-BASIC3.6コンパイラで作成したプログラムを、BHT-BASIC4.0対応機種で利用可能なプログラムに変換する補助ツール
ダウンロードはこちら

BHTソフトウェア

BHT用アプリケーションソフトウェア

名称 特長
BHT Term Emulator AS/400等で運用されるオンライン業務システムにおいて、無線BHTを端末として利用するためのソフトウェア(SS無線機種のみ)
ダウンロードはこちら
BHT Browser Web業務システムにおいて、無線BHTをWebクライアントとして利用するためのブラウザソフト(機種、Ver制限有)
ダウンロードはこちら

アプリケーション作成ツール

BHTを運用する為のアプリケーションを簡単に作成する各種ツール

名称 特長
BHT Advanced PackII ソースコード作成からパソコン上でのシミュレーションまで、多彩な機能を搭載したアプリケーション作成ツール
ダウンロードはこちら
アシストパックPro PC画面で各種項目を入力し、簡単にBHT用業務アプリケーションを作成するソフトウェア

無線BHT開発ツール

無線BHTの開発を支援する各種ツール

名称 特長
EZWirelessII 無線BHTのアプリケーションをVisual StudioのVB上で開発するソフトウェアツール
HANDY-TALK 無線BHTを使用したシステムのデータベース更新や子機アプリケーション開発がPC上で簡単に作成できるソフトウェア

ハンディターミナル設定用ソフトウェア

BHT-600の各種パラメータを設定する為のソフトウェア

SQRC設定用ソフトウェア

名称 特長
SQRC Setting SQRCの暗号キー生成・機種登録をパソコンから設定するソフトウェア
ダウンロードはこちら
