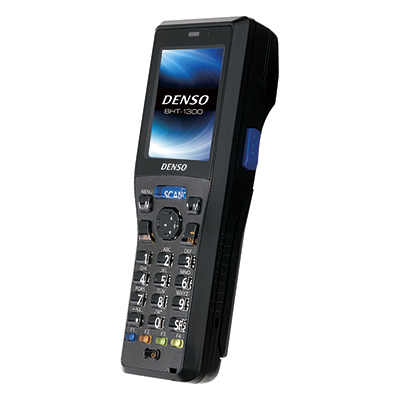

BHT-1300 BHT-OS

ユーザビリティを極めたコンパクトモデル。

1次元モデル・B-130D(乾電池用アダプタ)最終オーダー受付:24年8月30日
販売終了:24年11月29日

2次元モデル最終オーダー受付:24年6月28日
販売終了:24年9月30日

  • 特長
  • 仕様
  • オプション
  • ソフトウェア

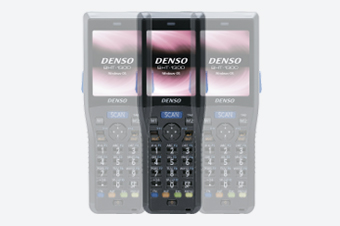

現場にうれしい!

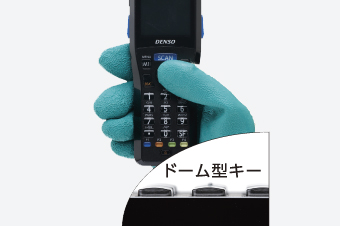

コンパクトなのに使いやすい

従来品に比べて15%以上薄く、軽く、小さいボディ(1)。小型ながら快適に操作できる機能美を追及。軍手でも操作しやすい、ドーム型のキー形状。

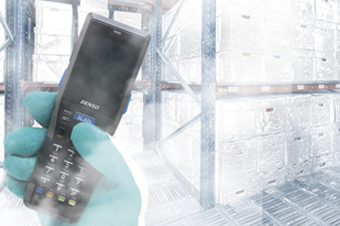

太陽光下でも画面くっきり

高視認性LCD「High-Bright ディスプレイ」を搭載。視野角も広く、斜めからの視認性も向上。

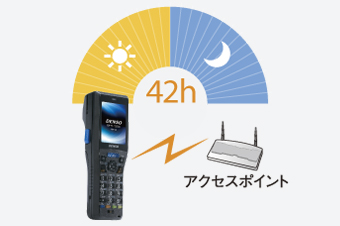

独自の省電力設計で長時間稼動

Windows-OSモデルよりもさらに長時間動作が可能。独自の省電力設計で無線常時接続でもクラス最高の40時間以上(2)の動作を実現。

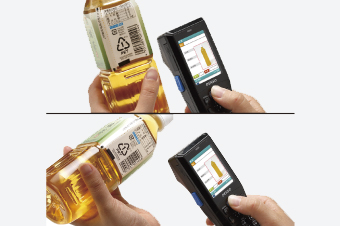

360°読み取りで作業が早い(BHT-1300Qのみ)

最新アルゴリズムを搭載し、スムーズな360°読みを実現。バーコードモデルに比べ作業時間を30%も短縮。

簡易業務ソフト搭載で すぐに使える

棚卸や検品などの実績収集や、1:1 / 1:n照合が可能な簡易業務ソフト(Easy Pack Ad)を標準搭載。データ転送もこれ1つで可能。

手軽に使える乾電池駆動(3)

急なバッテリ切れにも市販の乾電池で対応可能。

管理者もあんしん!

ハードもデータも守る 充実の堅牢性

2.0mの落下耐久に加え、-20~50℃での使用に耐えるタフ設計。さらに、トランザクション機能搭載で万一急にバッテリが外れ、ファイルエラーになった場合も自動的に直前の状態を復元。

海外でも 万全のサポート体制

世界40カ国以上で利用可能。さらに、日・英・中・韓・タイ語のフォントに対応。
「グローバルサポートサービス」(4)で現地保守対応も可能。

長く安心して使える 3年の無償保証

HPからご登録頂いたお客様へ、「3年の無償保証」をご提供。(5)

BHT-BASIC搭載

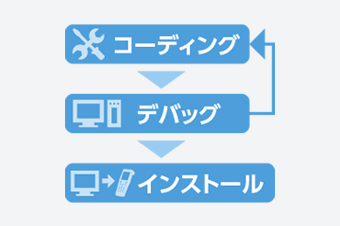

あらゆるアプリケーションの開発をサポートする開発ツールをご用意。コーディングからデバッグ、インストールまで効率よく管理可能。
互換性に優れた独自OSでアプリ資産を有効に活用。

IrDA で簡単にクローン作成

便利な本体間コピーを簡単に作成。今までのBHT-OSシリーズの使いやすさをそのままに、IrDAを利用したクローン作成が可能。

アプリケーションの開発をサポート

アプリの開発が初めての方でも安心のカスタマーデスクをご用意。

機種間の互換性について

機種間の互換性については、下記よりご確認いただけます。
https://www.denso-wave.com/ja/adcd/support/faq/bht-os/compatibility/

ご利用にはQBdirectへのログインが必要です。ログインはこちら。

  1. 1.当社BHT-800Qとの比較。二次元コードモデルに薄型バッテリ装着時。
  2. 2.無線常時接続の下、読み取り:無線通信:画面書き替え:待機=1:1:1:20の場合。二次元コードモデルに標準バッテリ搭載時。
  3. 3.乾電池用アダプタが別途必要になります。
  4. 4.日本で購入された端末(海外モデル)を海外で使用される場合も、現地にてサポートが受けられるサービスです。事前のお申込みが必要となります。
  5. 5.当社の定める消耗部品の保証期間は1年となります。
  6. 国や地域により販売状況が異なります。詳細はお問い合わせください。
型式 (バッチモデル) (Bluetooth+無線LANモデル) (Bluetoothモデル) (バッチモデル) (Bluetooth+無線LANモデル) (Bluetoothモデル)
BHT-1306Q BHT-1306QWB BHT-1306QB BHT-1306B BHT-1306BWB BHT-1306BB
OS BHT-OS
CPU 32bit RISCマイクロプロセッサ
メモリ フラッシュメモリ(1) 64MB(ユーザエリア45MB)
表示部 ドット数(2) 2.4インチQVGA(240×320ドット)
表示素子 液晶ドットマトリックスディスプレイ(カラー)
表示文字数(3) 16ドットフォント 15字×20行(全角)、30字×20行(半角)
24ドットフォント 10字×13行(全角)、20字×13行(半角)
バックライト 白色LED
スキャナ部 方式 エリアセンサ アドバンストスキャンプラス(CCD)
読み取りコード QRコード、マイクロQRコード、SQRC、iQR、PDF417、マイクロPDF417、Maxiコード、DataMatrix(ECC200)、GS1 Composite EAN-13/-8(JAN-13/-8)、UPC-A/-E、UPC/EAN(アドオン付き)、Interleaved 2 of 5、
EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5、 CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、
Codabar(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、 Standard 2 of 5(STF)、GS1 Databar(RSS)
Standard 2 of 5(STF)、GS1 Databar(RSS) -
最小分解能 二次元コード 0.167mm -
バーコード 0.125mm
読み取り基準位置 100mm 50mm
マーカ エリアガイドマーカ -
読み取り確認 青・赤・緑3色LED、スピーカ、バイブレータ
キー入力部 キー数 21キー(電源キー含む)+十字カーソルキー+3トリガキー
通信部 光I/F 通信方式 赤外線(IrDA Ver.1.2[Low Power]物理層準拠)
通信速度 ~115.2kbps、460.8kbps
通信距離 約0.15m MAX.
無線LAN 適合規格 - IEEE.802.11a/b/g/n準拠 - - IEEE.802.11a/b/g/n準拠 -
周波数(4) - IEEE.802.11a/n:5.2GHz、5.3GHz、5.6GHz帯、IEEE.802.11b/g/n:2.4GHz帯 - - IEEE.802.11a/n:5.2GHz、5.3GHz、5.6GHz帯、IEEE.802.11b/g/n:2.4GHz帯 -
通信距離(5) - IEEE.802.11a:屋内=約50m、IEEE.802.11/b/g/n:屋内=約75m、屋外=約200m - - IEEE.802.11a:屋内=約50m、IEEE.802.11/b/g/n:屋内=約75m、屋外=約200m -
通信速度(5) - IEEE.802.11b:11/5.5/2/1Mbps、IEEE.802.11a/g:54/48/36/24/18/12/9/6Mbps、 - - IEEE.802.11b:11/5.5/2/1Mbps、IEEE.802.11a/g:54/48/36/24/18/12/9/6Mbps、 -
IEEE802.11n:65/58.5/52/39/26/19.5/13/6.5Mbps IEEE802.11n:65/58.5/52/39/26/19.5/13/6.5Mbps
アクセス方式 - インフラストラクチャモード、アドホックモード - - インフラストラクチャモード、アドホックモード -
セキュリティ - WEP40,128、WPA-PSK(TKIP)、WPA2-PSK(AES)、WPA-1x(TKIP/EAP-TLS,PEAP)、 - - WEP40,128、WPA-PSK(TKIP)、WPA2-PSK(AES)、WPA-1x(TKIP/EAP-TLS,PEAP)、 -
WPA2-1x(AES/EAP-TLS,PEAP)、802.1x(EAP-TLS,PEAP) WPA2-1x(AES/EAP-TLS,PEAP)、802.1x(EAP-TLS,PEAP)
Bluetooth - Bluetooth Ver.2.1+EDR準拠クラス2 - Bluetooth Ver.2.1+EDR準拠クラス2
ケーブルI/F USB Ver.2.0(USB microB)
カードスロット FAT32準拠のMicroSDまたはmicroSDHC(~32GB)×1
付帯機能 時計、スピーカ、バイブレータ、電池電圧表示、キーバックライト、リモートウェイクアップ
環境性能 動作温度 -20℃~50℃(結露・結氷なきこと)(6)
保護等級 IP54
対落下強度(7) 2.5m(ヘッドプロテクタ装着時)/2.0m/1.2mコンクリート床上に6面各10回(計60回)
質量 約188g(薄型バッテリ装着時)、約206g(標準バッテリ装着時)

電源部仕様

型式 (バッチモデル) (Bluetooth+無線LANモデル) (Bluetoothモデル) (バッチモデル) (Bluetooth+無線LANモデル) (Bluetoothモデル)
BHT-1306Q BHT-1306QWB BHT-1306QB BHT-1306B BHT-1306BWB BHT-1306BB
電源部 メインバッテリ リチウムイオンバッテリ または 単4アルカリ乾電池3本(要別売乾電池用アダプタ)
動作時間(8) 標準バッテリ 95時間(9) 95時間(9)/40時間(10)(11) 95時間(9)/25時間(12) 98時間(9) 98時間(9)/42時間(10)(11) 98時間(9)/27時間(12)
薄型バッテリ 55時間(9) 55時間(9)/21時間(10)(11) 55時間(9)/14時間(12) 57時間(9) 57時間(9)/23時間(10)(11) 57時間(9)/15時間(12)
単4アルカリ乾電池 45時間(9) 45時間(9)/17時間(10)(11) 45時間(9)/10時間(12) 55時間(9) 55時間(9)/20時間(10)(11) 55時間(9)/11時間(12)
  1. 1.ユーザエリアにはフォントファイル領域(約400KB)を含みます。
  2. 2.液晶パネルは精密度の高い技術で製造しています。有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するものがありますので、ご了承ください。
  3. 3.16ドットフォント、24ドットフォントの他に、標準フォント、小フォント、30ドットフォント、40ドットフォントも設定可能です。
  4. 4.IEEE802.11a:5.2GHz(W52)、5.3GHz(W53)は屋内使用限定となります。
  5. 5.通信距離、通信速度は参考値であり、実際の環境条件により変化します。
  6. 6.充電時は0℃~40℃となります。
  7. 7.常温での試験値であり、保証値ではありません。
  8. 8.動作時間は常温での参考値であり、使用条件により変化します。
  9. 9.5秒間に1回の読み取り。バックライトレベル1。
  10. 10. 無線常時接続の下、読み取り:無線通信:画面書き替え:待機=1:1:1:20の場合。バックライトレベル1。
  11. 11. 読み取り:無線通信:画面書き替え:待機=1:1:1:20の場合。無線は通信時のみONとし、その他はOFFとする。バックライトレベル1。
  12. 12. 1サイクル30秒=読み取り(1秒間)、Bluetooth通信(送信1KB/常時接続)、画面書き換え(1秒間)、待機。バックライトレベル1。

外形寸法

寸法図

通信

BHTと上位機器とのデータ通信および充電を行う置き台。

名称 型式 特長 通信 充電時間 使用電源 外形寸法
通信方式 コネクタ形状 ACアダプタ充電 USB充電
通信ユニット CU-1301 RS-232C+本体充電 RS-232C Dsub-9P 標準バッテリ : 約3時間
薄型バッテリ : 約2時間(4)
- ACアダプタ(AD2-1005/3000) 109(D)×95(W)×111(H)
CU-1311 Ethernet通信+本体充電 Ethernet
(100BASE-T)(1)
RJ-45モジュラジャック 標準バッテリ : 約3時間
薄型バッテリ : 約2時間(4)
- ACアダプタ(AD2-1005/3000)
CU-1321
(2)(3)
USB通信+本体充電 USB1.1 Full Speed準拠(1) USB Bタイプ 標準バッテリ : 約3時間
薄型バッテリ : 約2時間(4)
標準バッテリ : 約7時間
薄型バッテリ : 約4時間(4)
接続先より供給/ACアダプタ(AD2-1005/3000)
通信ケーブル CBBHT-US2000/C13-4A USB通信+本体充電 USB2.0 Full Speed準拠 - - 標準バッテリ : 約7時間(5)(6)
薄型バッテリ : 約4時間(5)(6)
接続先より供給 2.0m
  1. 1. ケーブルは別売です。
  2. 2. パソコンやUSB-HUBの機種によっては接続できない場合がありますので、事前に接続確認をいただきますようお願いします。接続先に電源供給能力がない場合、接続先の電源オフ中やサスペンド中も充電を行う場合は、ACアダプタ(別売)を購入してください。
  3. 3. ご使用にはUSBドライバ(ActiveUSB-COMポートドライバ)が必要になります。ドライバは弊社ホームページ(QBdirect)より無償でダウンロードできます。
  4. 4. 接続先の電源供給能力によって変化します。
  5. 5. PC接続時。
  6. 6. BHT-1300はUSBチャージャなどの電源アダプタまたは、パソコンのUSBポートに接続し、充電が可能です。
    市販のUSBチャージャなどの電源アダプタを使用する場合、以下の出力仕様及びUSB充電規格を満たすものをご使用ください。

    出力仕様
    CBBHT-US2000/C13-4A(BHT-OS用)・・・DC5±0.25V(電圧)、1.0A以上(電流)

    USB充電規格
    「Battery Charging Specification,Rev 1.2」

充電

BHT本体充電タイプ、予備カートリッジ充電タイプを各種ラインナップ。

  名称 型式 特長 充電時間 使用電源
単体バッテリ充電器 CH-201B BT-20LBまたはBT-130LAを1個充電可能 標準バッテリ使用時:約3時間
薄型バッテリ使用時:約2時間
AC100V
本体4連充電器 CH-1354 BHT-1300シリーズ本体を4台まで充電可能 標準バッテリ使用時:約3時間
薄型バッテリ使用時:約2時間
ACアダプタ(1)
多連単体充電器 CH-1104 BT-20LBまたはBT-130LAを4個まで充電可能 標準バッテリ使用時:約3時間
薄型バッテリ使用時:約2時間
ACアダプタ(1)
  1. 1. ACアダプタは別売です。

電源

BHT‐1300のバッテリラインナップ

  名称 型式 特長
- リチウムイオンバッテリ
(標準タイプ)
BT-20LB バッテリのみ
BT-130L-C バッテリ+バッテリ蓋
- リチウムイオンバッテリ
(薄型タイプ)
BT-130LA バッテリのみ
BT-130LA-C バッテリ+バッテリ蓋
- 乾電池用アダプタ B-130D -

ケーブル

名称 型式 通信インターフェイス 形状 長さ
USBケーブル 4PAタイプ-4PBタイプ(1) CB00-US1400/4A-4B-01 USB PC(4PAタイプ)-CU(4PBタイプ) 1.4m
I/FケーブルD9S-D9Sクロス(1) CB00-RSI500/9-9-01 RS-232C PC(Dsub9S)-CU(Dsub9S) 1.5m
microUSB接続ケーブル01(1) - USB USB ver.2.0 -
  1. 1. ケーブルは別売です。

ケース類

  名称 型式 特長
ソフトケース SCBHT-1300 BHT-1300シリーズ共通
※BHT-1306QWB-Hは除く
SCBHT-1306QWB-H BHT-1306QWB-H専用
腰用ケース
(腰用ケースにベルトは付属しておりません)
WHBHT-1300 BHT-1300シリーズ共通
ネックストラップ NSBHT-1300 BHT-1300シリーズ共通
タッチスキャンアタッチメント EA-13B BHT-1300B専用
- ヘッドプロテクタ HPBHT-1300B BHT-1300B専用
- ヘッドプロテクタ HPBHT-1300Q BHT-1300Q専用

セット内容

  • ・本体
  • ・スタイラス付ハンドストラップ
  • ・操作ガイド
  • 取扱説明書(取扱説明書は同梱しておりません。HPよりダウンロードが可能です。)

※バッテリおよびバッテリ蓋は同梱されておりません。

プリインストールソフト

あらかじめBHT-1300にインストールされているソフトウェア

開発ツール

BHTアプリケーション開発の基本ツール

型式 特長
BHT-BASIC4.0 Creator BHT-BASIC4.0アプリケーションプログラムの開発をサポートする統合開発環境
ダウンロードはこちら
BHT-BASIC4.0転送ユーティリティ BHT-パソコン間で、データ通信を行うための通信ソフトウェア
ダウンロードはこちら
BHT-BASIC4.0転送ユーティリティDLLパック Visual Basic、Visual C++などの開発言語で利用でき、転送ユーティリティの通信機能が利用できるDLL(ダイナミック リンク ライブラリ)
ダウンロードはこちら
BHT Advanced PackII ソースコード作成からパソコン上でのシミュレーションまで、多彩な機能を搭載したアプリケーション作成ツール
ダウンロードはこちら
BHT-Cソフトウェア開発キット(Free) BHT用のアプリがC言語で開発できるSDK
アシストパックPro PC画面で各種項目を入力し、簡単にBHT用業務アプリケーションを作成するソフトウェア

無線BHT開発ツール

無線BHTの開発を支援する各種ツール

型式 特長
EZWirelessII 無線BHTのアプリケーションをVisual StudioのVB上で開発するソフトウェアツール
HANDY-TALK 無線BHTを使用したシステムのデータベース更新や子機アプリケーション開発がPC上で簡単に作成できるソフトウェア

オンラインシステムエミュレータ

BHTでオンラインシステムをエミュレートするソフトウェア

型式 特長
BHT Term Emulator AS/400等で運用されるオンライン業務システムにおいて、無線BHTを端末として利用するためのソフトウェア
ダウンロードはこちら

HTMLブラウザ

BHTでWEBシステムを閲覧するためのソフトウェア

型式 特長
BHT Browser Web業務システムにおいて、無線BHTをWebクライアントとして利用するためのブラウザソフト

設定用ソフトウェア

BHT-1300の各種パラメータを設定する為のソフトウェア

運用支援ソフトウェア

BHT-1300を運用する為のソフトウェア

型式
BHT Manager
