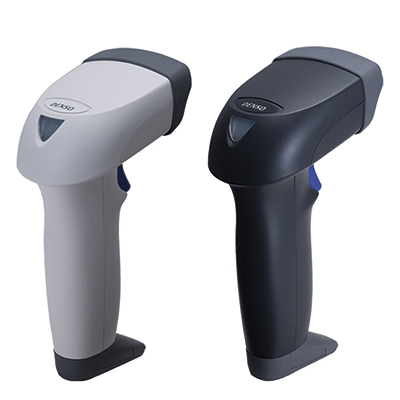

AT20

一台在手，QR码条码都不愁。两用混合扫描仪。

【5年质保（不含AT27Q-SB）】
※仅限主机　※AT27Q-SB：1年质保

电子邮件垂询
样机出借，请点击此处
下载

特点
规格、尺寸
可选配件
相关软件

支持rMQR码读取

实现在狭长空间内的印刷，支持全新QR码“rMQR码”的读取。应用范围变得更加广泛。（必须更新至最新固件才可读取）

读取性能

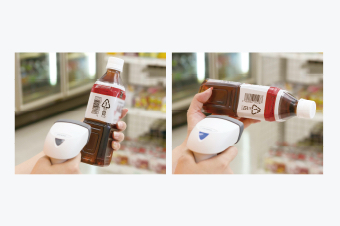

采用高速快门和360°全方位读取

通过提高快门的速度，实现稳定操作，不会受到手臂晃动的影响。可以进行360°全方位读取，不必在意条码的方向，实现快速作业。

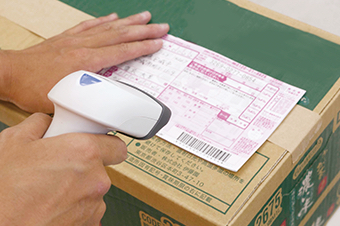

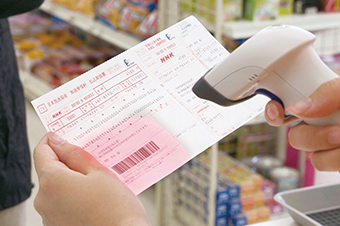

采用广角，提高宽幅条码读取性能

提高横向像素数以及读取算法性能。提高了公共收费票据、医疗材料等宽幅条码的读取效率。

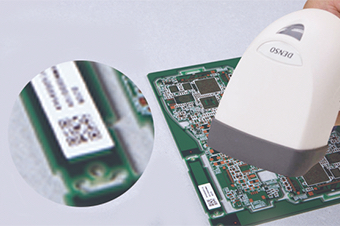

提高分辨率，应对各行各业的业务

新开发的读取引擎实现了一维0.125mm、二维0.167mm的高分辨率。可广泛应用于工厂、医院、店铺等多个场合。

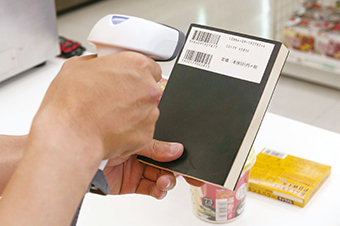

采用多行条码一次读取

可以一次读取书籍的2行条码等，最多可一次读取3行条码。通过减少读取次数，大幅度缩减作业时间。

更高效、更便利。

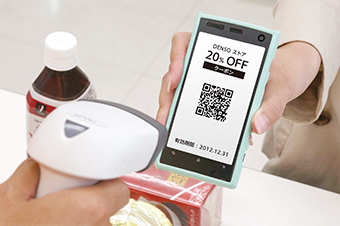

引进手机液晶读取功能

搭载本公司独家新技术――LED照明控制功能，可抑制镜面反射造成的反光。手机液晶中显示的条码也可以快速读取。

采用护眼型LED标记

除了以往的激光引导标记型以外，新增了LED标记型，以“面”显示读取区域。对眼睛的保护方面也考虑周到，最适用于超市等服务行业。

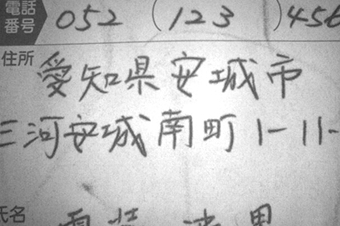

引进轻松快速捕捉图像功能

除了读取条码以外，还有照相功能，很小的文字也能清晰辨别，为需要处理票据等的物流业以及运输业带来福音。(1)

满载电装公司特色的“以人为本的性能”。

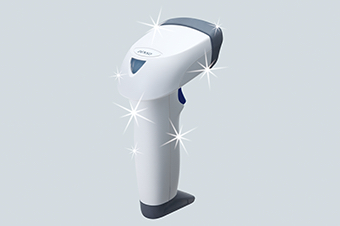

采用符合JIS Z 2801标准的抗菌处理

机身采用抗菌、耐候性的材料，抑制杂菌的繁殖及变色。在医疗及食品等业务现场也可放心使用。

1. 连接USB时，JPEG格式图像的转发在1秒以内就可完成。
2. 如果每5秒读取一次代码。
＊根据国家和地区的不同销售状况也会有所不同。详情请咨询。

LED标记型			LED标记型
			AT20Q-SM(白色)		AT21Q-SM(黑色)		AT21Q-HM(黑色)
			RS-232C机型	USB机型	RS-232C机型	USB机型	RS-232C机型	USB机型
型号			AT20Q-SM(R)	AT20Q-SM(U)	AT21Q-SM(R)	AT21Q-SM(U)	AT21Q-HM(R)	AT21Q-HM(U)
扫描仪部位	方式		区域传感器
	可读编码	二维码	QR Code、Micro QR Code、rMQR Code、 iQR、DataMatrix(ECC200)、PDF417、Micro PDF417、Maxi Code、Aztec、GS1 DataBar Composite(EAN.UCC Composite)
	可读编码	条码	EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN带扩展程序、 Interleaved 2of5(ITF)、Standard 2of5(STF),CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS)
	最低分辨率	二维码	0.167mm
	最低分辨率	条码	0.125mm
	标记		LED标记
	倾角•仰角		±50°
	斜拱角		360°
	图像捕捉		有（BMP和JPEG输出、具有缩略图预览功能）
	读取确认		确认用LED(蓝绿红)、蜂鸣器(带3档音量控制、3档音调控制)
通讯接口	方式		RS-232C	USB(COM、HID)(1)	RS-232C	USB(COM、HID)(1)	RS-232C	USB(COM、HID)(1)
	连接器		Dsub-9S	USB连接器(A型)	Dsub-9S	USB连接器(A型)	Dsub-9S	USB连接器(A型)
	电缆		2m直通型
电源			专用AC适配器	由连接对象供应	专用AC适配器	由连接对象供应	专用AC适配器	由连接对象供应
电源			由连接对象供应	由连接对象供应	由连接对象供应	由连接对象供应	由连接对象供应	由连接对象供应
环境条件	防尘防滴性能		IP42
	抗摔强度(2)		2.0m / 0.2m×100,000次
	工作湿度范围		10～90%RH(无结露、结冰)
	工作温度范围		-5～50°C
	使用环境光照度		0～10,000勒克斯(日光灯)
质量(不含电缆)			约110g

激光引导标记型			激光引导标记型
			AT25Q-SM(白色)		AT26Q-SM(黑色)		AT27Q-SB
			RS-232C机型	USB机型	RS-232C机型	USB机型	Blutooth机型
型号			AT25Q-SM(R)	AT25Q-SM(U)	AT26Q-SM(R)	AT26Q-SM(U)	AT27Q-SB
扫描仪部位	方式		区域传感器
	可读编码	二维码	QR Code、Micro QR Code、rMQR Code、iQR、DataMatrix(ECC200)、PDF417、Micro PDF417、Maxi Code、Aztec、GS1 DataBar Composite(EAN.UCC Composite)
	可读编码	条码	EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN带扩展程序、 Interleaved 2of5(ITF)、Standard 2of5(STF),CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 DataBar(RSS)
	最低分辨率	二维码	0.167mm
	最低分辨率	条码	0.125mm
	标记		区域引导标记
	倾角•仰角		±50°
	斜拱角		360°
	图像捕捉		有（BMP和JPEG输出、具有缩略图预览功能）
	读取确认		确认用LED(蓝绿红)、蜂鸣器(带3档音量控制、3档音调控制)				确认用LED(蓝绿红橙)、蜂鸣器(带3档音量控制、3档音调控制)
通讯接口	方式		RS-232C	USB(COM、HID)(1)	RS-232C	USB(COM、HID)(1)	支持蓝牙版本2.1+EDR级别2
	连接器		Dsub-9S	USB连接器(A型)	Dsub-9S	USB连接器(A型)	-
	通讯规范		-				SPP、HID
	电缆		2m直通型				-
电源			专用AC适配器	由连接对象供应	专用AC适配器	由连接对象供应	专用电池（SB-10L）
电源			由连接对象供应	由连接对象供应	由连接对象供应	由连接对象供应	专用电池（SB-10L）
工作时间			-				28小时
环境条件	防尘防滴性能		IP42				IP54
	抗摔强度(2)		2.0m / 0.2m×100,000次				1.8m 的高度上6 个表面各10 次
	工作湿度范围		10～90%RH(无结露、结冰)
	工作温度范围		-5～50°C
	使用环境光照度		0～10,000勒克斯(日光灯)
质量			约110g(不含电缆)				約200g(含电池）

		AT20B-SM(白色)		AT21B-SM(黑色)
		RS-232C机型	USB机型	RS-232C机型	USB机型
型号		AT20B-SM(R)	AT20B-SM(U)	AT21B-SM(R)	AT21B-SM(U)
扫描仪部位	方式	高级扫描增强版(CCD)
	可读编码	EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(带扩展程序)、Interleaved 2of5(ITF)、Standard 2of5(STF)、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、RSS(GS1 DataBar)
	最低分辨率	0.125mm
	标记	LED标记
	PCS值	0.3以上
	倾角·仰角	±50°
	读取确认	确认用LED(蓝绿红)、蜂鸣器(带3档音量控制、3档音调控制)
通讯接口	方式	RS-232C	USB(COM、HID)(1)	RS-232C	USB(COM、HID)(1)
	连接器	Dsub-9针(母头)	USB连接器(A型)	Dsub-9针(母头)	USB连接器(A型)
	电缆	2m直通型
电源	电源提供	专用AC适配器	由连接对象供应	专用AC适配器	由连接对象供应
电源	电源提供	由连接对象供应	由连接对象供应	由连接对象供应	由连接对象供应
环境条件	防护等级	IP42
	抗摔强度(2)	2.0m / 0.2m×100,000次
	工作温度范围	-5～50°C
	工作湿度范围	10～90%RH(无结露、结冰)
	使用环境光照度	20～10,000勒克斯(日光灯)
质量(不含数据线)		约105g

1. 支持USB键盘接口和USB-COM接口2种方式。出货时设定为USB-COM接口。
2. 该数值为试验值，并非保证值。

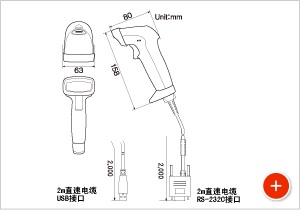

外形尺寸

支架

	型号	支持的型号	尺寸图
	S-AT20(白色)	AT20B/AT21B/AT20Q/AT21Q/AT25Q/AT26Q
	S-AT21(黑色)	AT20B/AT21B/AT20Q/AT21Q/AT25Q/AT26Q

免提支架

型号	支持的型号	尺寸图
H-AT20(白色)	AT20B/AT21B/AT20Q/AT21Q/AT25Q/AT26Q
H-AT21(黑色)	AT20B/AT21B/AT20Q/AT21Q/AT25Q/AT26Q
H-AT20-2	AT20B/AT21B/AT20Q/AT21Q/AT25Q/AT26Q	-

主机套装

・接口数据线
・AC适配器（仅限RS-232机型 AC适配器电源供给型）
・操作指南

电缆

对应机型	品名	型号	通讯接口	形状	长度
AT20/25Q-SM(RS-232C) AT21/26Q-SM(RS-232C)	AT20/21B RS-232C电缆/AC适配器供电	CBA2-RS2000/9	RS-232C	直通型	2m
AT20/25Q-SM(RS-232C) AT21/26Q-SM(RS-232C)	AT20/21B RS-232C电缆/计算机供电	CBA2-RS2000/9-1	RS-232C	直通型	2m
AT20/25Q-SM(USB) AT21/26Q-SM(USB)	AT20/21B USB数据线	CBA2-US2000/4-1	USB1.1	直通型	2m
