作業効率をアップする高い読み取り性能

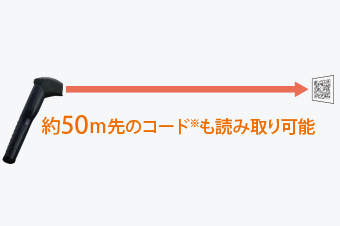

驚異の読み取り距離

安定した長距離読み取りを実現したオートフォーカスエンジンを搭載。クラス最高のロングレンジスキャンを実現。50m先のコードを読み取ることも可能です。(1)

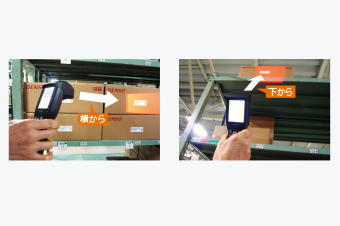

斜め角度からでも安定した読み取りを実現

従来品の2倍の仰角、1.2倍の傾角を実現。どこからでも、目的のコードを楽に読み取ることができます。

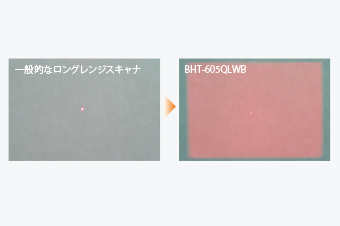

ガイドマーカーで遠くの視野を見える化

遠くのコードを読み取る際の視野を、赤いLED光で見える化。どこを指しているかがわかりやすく、作業効率が向上します。

握りやすく、入力しやすい形状

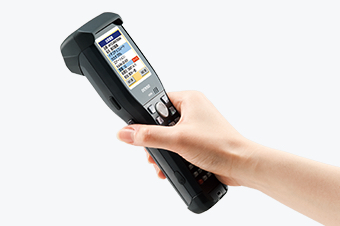

握りやすいオーバルシェイプ

グリップはオーバルシェイプで握りやすさを徹底追及しています。

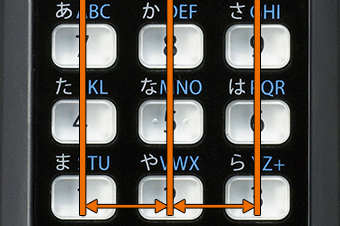

12mmのワイドキーピッチ

軍手でも作業しやすい12mmのワイドキーピッチで、入力操作をアシストします。

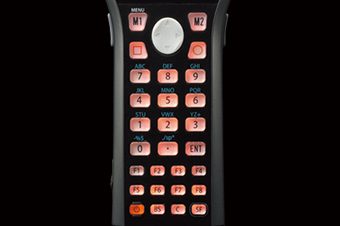

暗がりでも見やすいキーボード

倉庫やバックヤード、日没後の暗い環境でも、視認性の高い照光式キーボードを採用しています。

高い耐落下性能と優れた保護構造

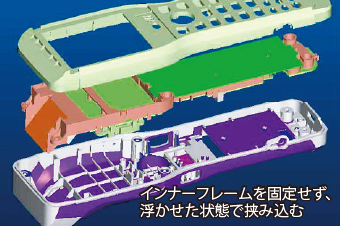

強い衝撃にも壊れにくい構造

フローティング(浮いた)状態のインナーフレームで基盤や液晶などメインパーツへの衝撃を緩和。
さらに、直接衝撃が加わる箇所に「衝撃緩衝材」を配置し衝撃をガード。コンクリート床に1.2mの高さから60回落としても壊れない安心の耐久性を実現しました。

  1. 1.照度条件:200lux以上の場合 QRコード:セルサイズ20mm、行数34桁の場合。
型式 BHT-605QLWB
OS BHT-OS
メモリ(フラッシュメモリ)(1) 32MB(ユーザエリア 約23MB)
表示 ドット数(2) QVGA(240×320ドット)
表示素子 2.8インチ 液晶ドットマトリックスディスプレイ(カラー)
スキャナ部 読み取りコード バーコード EAN-13/8(JAN-13/8),UPC-A/E,UPC/EAN(アドオン付き),Interleaved 2 of 5,CODABAR(NW-7),
CODE39,CODE93,CODE128、GS1-128(EAN-128),GS1 DataBar(RSS)
2次元コード QRコード,DataMatrix(ECC200),PDF417,マイクロPDF417,Maxiコード,GS1 DataBar Composite(EAN.UCC Composite)
最小分解能 バーコード 0.15mm
2次元コード 0.25mm
読み取り確認 青色,緑色,赤色3色LED,ブザー,バイブレータ
通信部 光I/F 通信方式 赤外線(IrDA Ver.1.3[Low Power]物理層準拠)
無線I/F 適合規格 IEEE802.11b/g
アクセス方式 インフラストラクチャモード,アドホックモード
セキュリティ WEP40,128,WPA-PSK(TKIP),WPA2-PSK(AES),WPA-1x(TKIP/EAP-TLS,PEAP),
WPA2-1x(AES/EAP-TLS,PEAP),802.1x(EAP-TLS,PEAP)
Bluetooth Bluetooth Ver.2.1 +EDR準拠クラス2
ケーブルI/F RS-232C(115.2kbps MAX.)
電源部 メインバッテリ リチウムイオンバッテリ
動作時間(3) 8時間(4)/7時間(5)
付帯機能 時計,ブザー,バイブレータ,電池電圧表示,リモートウェイクアップ、キーバックライト
環境性能 動作温度 -5°C~50°C(6)
保護等級 IP54
耐落下強度(7) 1.2mコンクリート床上に6面各10回(計60回)
質量(電池含む) 約355g
  1. 1.ユーザエリアにはフォントファイル領域(約400KB)を含みます。
  2. 2.液晶パネルは精密度の高い技術で製造しています。有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するものがありますので、ご了承ください。
  3. 3.動作時間は常温での参考値であり、使用条件により変化します。
  4. 4.読み取り:無線通信:画面書き替え:待機=1:1:1:20の場合。バックライトレベル1。無線は通信時のみONとし、その他はOFFとする。
  5. 5.1サイクル30秒=読み取り(1秒間)、Bluetooth通信(送信1KB/常時接続)、画面書き替え(1秒間)、待機。バックライトレベル1。
  6. 6.充電時は0~40°Cとなります。
  7. 7.常温での試験値であり、保証値ではありません。

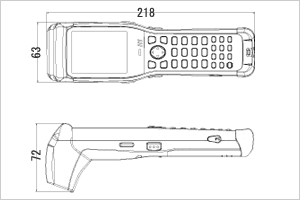

外形寸法

外形寸法

通信

BHTと上位機器とのデータ通信を行う置き台。各種インターフェイスをラインナップ

  名称 型式 特長 通信 充電時間 LED表示 使用電源 外形寸法 希望小売価格
通信方式 転送速度 CU←→ホスト間 通信方式 コネクタ形状
- 通信ユニット CU-601 RS-232C通信+本体充電 赤外線(IrDA-SIR Ver.1.2[Low Power]準拠) 115.2kbps MAX. RS-232C(4) Dsub-9P 約3時間 電源ON、通信 ACアダプタ - ¥50,000
- CU-611 LAN通信+本体充電 赤外線 4Mbps MAX. Ethernet
(10BASE-T)(4)
RJ-45モジュラジャック 約3時間 電源ON、通信 ACアダプタ - オープン
- CU-621(1)(2) USB通信+本体充電 赤外線(3) 115.2kbps/
460.8kbps
USB1.1 Full Speed準拠(4) USB miniBタイプ 約7時間(5) 電源ON、通信 接続先より供給/ACアダプタ(6) - ¥50,000
  1. 1.パソコンやUSB-HUBの機種によっては接続できない場合がありますので、事前に接続確認をいただきますようお願いします。接続先に電源供給能力がない場合、接続先の電源オフ中やサスペンド中も充電を行う場合は、ACアダプタ(別売)を購入してください。
  2. 2.ご使用にはUSBドライバ(Active USB-COMポートドライバ)が必要になります。ドライバは弊社ホームページ(QBdirect)より無償でダウンロードできます。
  3. 3.通信速度115.2kbpsまでは、IrDA-SIR Ver.1.2[Low Power]準拠。
  4. 4.ケーブルは別売です。
  5. 5.接続先の電源供給能力によって変化します。ACアダプタ装着時は約3時間
  6. 6.ACアダプタは別売りです。

充電

BHT本体充電タイプ、予備カートリッジ充電タイプを各種ラインナップ

  名称 型式 特長 充電時間 使用電源 外形寸法 質量 希望小売価格
バッテリ充電器 CH-201B リチウムイオンバッテリ充電 単体、充電時間:約3時間 AC100V - 約75g ¥9,800
本体充電器 CH-651 BHT本体充電 単体、充電時間:約3時間 ACアダプタ - 約200g ¥25,000
多連単体充電器 CH-704 BT-20LBまたはBT-700Lを4個まで充電可能 約3時間 ACアダプタ - - オープン
多連本体充電器 CH-654 4連BHT本体充電 約3時間 ACアダプタ - - ¥85,000

バッテリ

BHTの予備用バッテリ

  名称 型式 特長 希望小売価格
リチウムイオンバッテリ BT-20LB - ¥10,000

ケーブル

名称 型式 通信インターフェイス 形状 長さ 希望小売価格
USBケーブル4PAタイプ-4PBタイプ(1) CB00-US1400/4A-4B-01 USB PC(4PAタイプ)-CU(4PBタイプ) 1.4m オープン
I/FケーブルD9S-D9Sクロス(1) CB00-RS1500/9-9-01 RS-232C PC(Dsub9S)-(Dsub9S) 1.5m オープン
IFケーブルBHT-PC/RS(1) CBBHT-RS1000/3-9-02 RS-232C PC(Dsub9S) 1m オープン
  1. 1.ケーブルは別売です。

ケース類

  名称 型式 特長 希望小売価格
ソフトケース SCBHT-600QL BHT-605QLWB用 オープン
腰用ケース WHBHT-600QL BHT-605QLWB用 オープン
フォークリフト用ケース FLBHT-600QL BHT-605QLWB用 オープン

付属品

  • 1.ハンドストラップ
  • 2.操作ガイド
  • 3.リチウムイオンバッテリ BT-20LB

開発ツール

BHTアプリケーション開発の基本ツール

型式 特長
BHT-BASIC4.0 Creator BHT-BASIC4.0 アプリケーションプログラムの開発をサポートする統合開発環境
BHT-BASIC4.0 転送ユーティリティ BHT-パソコン間で、データ通信を行うための通信ソフトウェア
BHT-BASIC4.0 転送ユーティリティ DLLパック Visual Basic、Visual C++などの開発言語で利用でき、転送ユーティリティの通信機能が利用できるDLL(ダイナミック リンク ライブラリ)
BHT-BASIC4.0リモートデバッガ BHTソフト開発のデバッグ作業を大幅軽減
BHT-BASIC4.0シミュレータ 生成したプログラムをPC上でシミュレートするためのソフトウェア
BHT-BASIC4.0プログラムコンバータ(Free) BHT-BASIC3.6コンパイラで作成したプログラムを、BHT-BASIC4.0対応機種で利用可能なプログラムに変換する補助ツール

BHTソフトウェア

BHT用アプリケーションソフトウェア

型式 特長
BHT Term Emulator AS/400等で運用されるオンライン業務システムにおいて、無線BHTを端末として利用するためのソフトウェア(SS無線機種のみ)
BHT Browser Web業務システムにおいて、無線BHTをWebクライアントとして利用するためのブラウザソフト(機種、Ver制限有)

アプリケーション作成ツール

BHTを運用する為のアプリケーションを簡単に作成する各種ツール

型式 特長
アシストパック PC画面で各種項目を入力し、簡単にBHT用業務アプリケーションを作成するソフトウェア
BHT Advanced PackII ソースコード作成からパソコン上でのシミュレーションまで、多彩な機能を搭載したアプリケーション作成ツール

無線BHT開発ツール

無線BHTの開発を支援する各種ツール

型式 特長
EZWirelessII 無線BHTのアプリケーションをVisual StudioのVB上で開発するソフトウェアツール
HANDY-TALK 無線BHTを使用したシステムのデータベース更新や子機アプリケーション開発がPC上で簡単に作成できるソフトウェア

ハンディターミナル設定用ソフトウェア

BHT-600の各種パラメータを設定する為のソフトウェア

SQRC設定用ソフトウェア

型式 特長
SQRC Setting SQRCの暗号キー生成・機種登録をパソコンから設定するソフトウェア
