デンソーロボットフランジにそのまま取付け可能。クラストップレベルの軽量・薄型化実現。
対応ロボット | 品名 | 型式 | 重量 | 慣性モーメント | 厚さ | ハンド取付穴 |
VPシリーズ VSシリーズ |

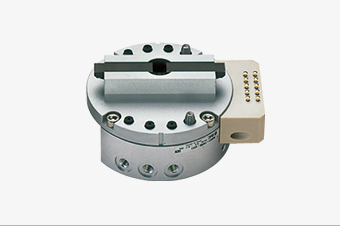

AHCユニット | AHC5-U | 0.44kg (プレート含む) |
2.77x10^-4kg/㎡ | 55.5mm (プレート含む) |
4-M5 P.C.D44 |

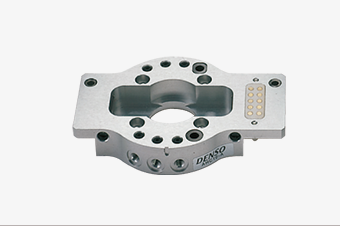

アダプタ | AHC5-A | |||||
取付プレート | AHC5-P | |||||

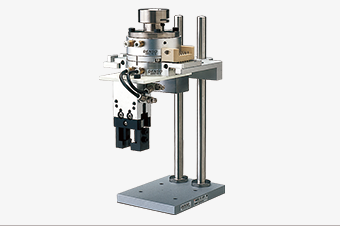

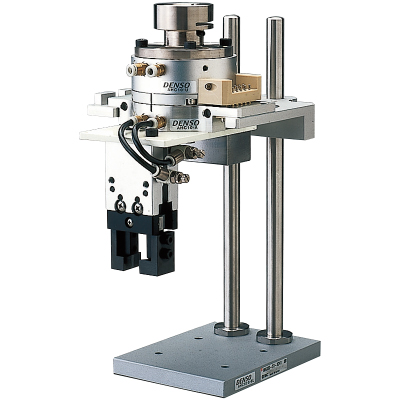

スタンド | AHC5-S | - | ||||
VMシリーズ | AHCユニット | AHC5-U | 0.39kg | 2.6x10^-4kg/㎡ | 45.5mm | 4-M5 P.C.D44 |
アダプタ | AHC5-A | |||||
スタンド | AHC5-S | - | ||||
HSRシリーズ HS/HS-A1シリーズ HMシリーズ*1 |
AHCユニット | AHC10-U | 0.6kg | 5.1x10^-4kg/㎡ | 49mm | 4-M5 P.C.D50 |
アダプタ | AHC10-A | |||||
スタンド | AHC10-S | - |
項 目 | 4軸仕様 | 6軸仕様 | ||
---|---|---|---|---|
型式 | AHC10 | AHC5 | ||
位置繰返し精度 | ±0.015mm | ±0.01mm | ||
耐連結軸力(0.5MPa時) | 1420N | 802N | ||
耐モーメント(0.5MPa時) | 49N・m | 24N・m | ||
耐トルク(0.5MPa時) | 49N・m | 24N・m | ||
使用周囲温度 | 0~60℃ | |||
インターフェース | エアー | 回路数 | 6 本 | |
最高使用圧力 | 0.7MPa | |||
有効断面積 | 1mm2 | |||
電気 | 接点数 | 10点 | ||
接点容量 | 3A |
