技術特長

  • RC8コントローラとの高い親和性

    3Dマシンビジョン接続用のコマンドAPIを準備しており、RC8コントローラと容易に接続が可能。

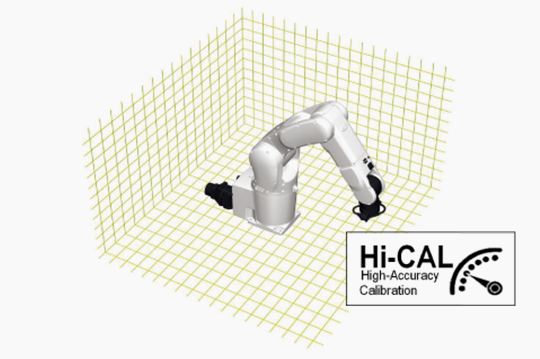

  • 立上げ工数の低減

    高精度キャリブレーション(Hi-CAL)を行うことで、相対動作時の位置ズレを低減し、ティーチング工数を大幅に低減。

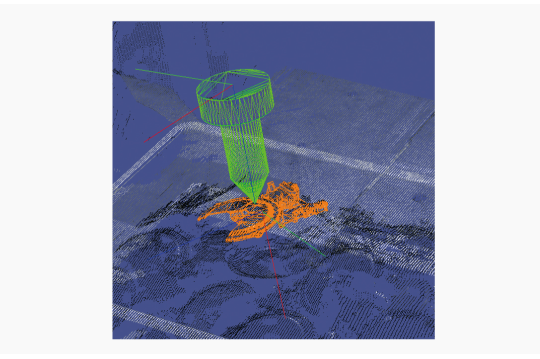

  • 高速・高精度な三次元認識

    多様な部品を高速(1.8秒)且つ高精度(±0.1~0.15mm)で三次元認識。※RV300, RV500の場合

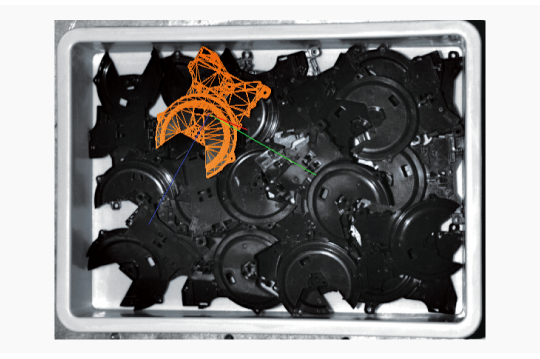

  • 複雑な部品認識を簡単に設定

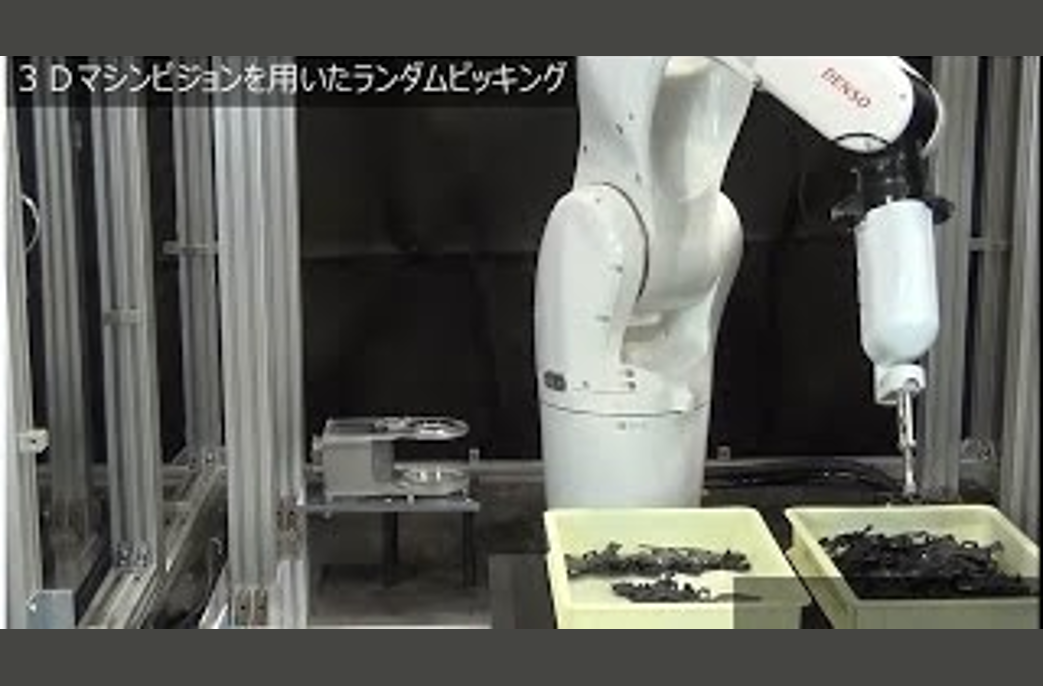

    CADデータの入力とバラ積み部品の撮影により、部品データを簡単に登録。事前準備の為の複雑なプログラミングが不要。

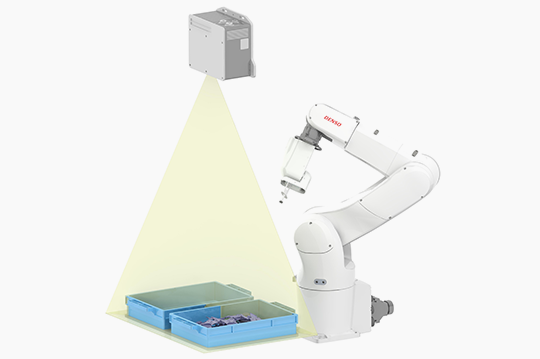

  • システムの設置が簡易

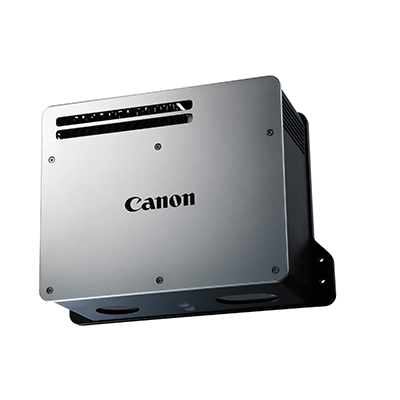

    プロジェクタとカメラを一体型筺体とした3Dマシンビジョンヘッドの提供により、光学設定が不要。

  • 優れたユーザビリティ

    IP54相当、0℃~45℃で使用可能、専用照明不要。

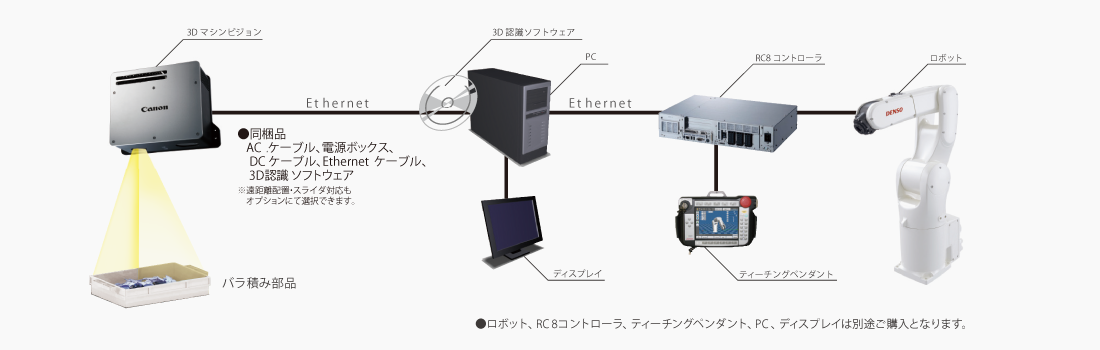

システム構成

項目 RV300 RV500 RV1100
計 測 計測範囲
縦×横×高さ (mm)
340×340×100 540×540×200 1160×1160×600
計測距離 (mm) 500 ~ 600 800 ~ 1,000 1,750 ~ 2,350
最小部品サイズ (mm) 10×10 20×20 45×45
時 間 計測+認識時間 約1.8 sec 約1.8 sec 約2.5 sec
計測周期 約3.0 sec 約3.0 sec 約5.0 sec
認 識 繰り返し精度 ±0.1 mm ±0.15 mm ±0.5 mm
登録品種 200種類
本 体 使用環境温度 0 ~ 45(℃)
保護等級 IP54相当
外形寸法 (mm) 252×206×124
重量 6.4 kg

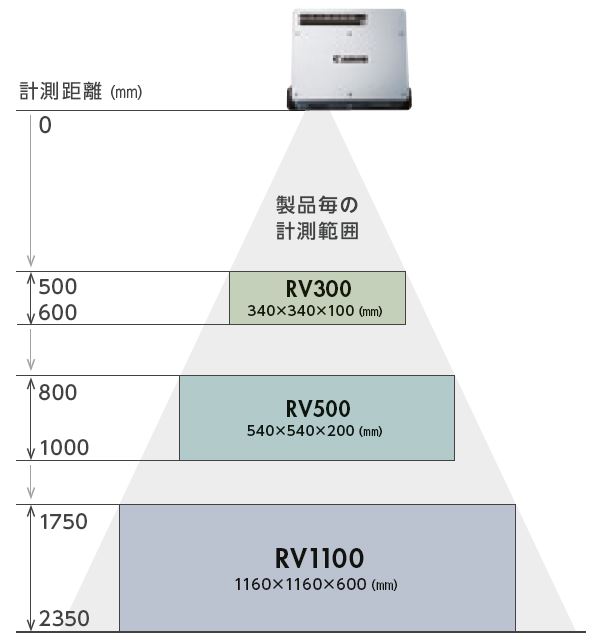

計測距離
