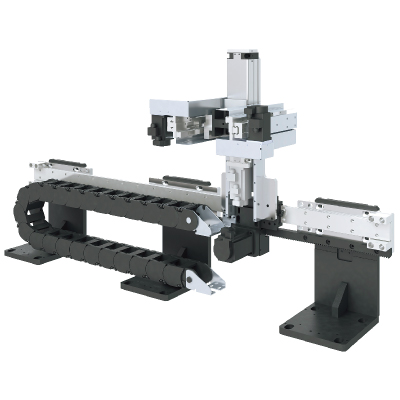

様々な設備レイアウトに対応できるコンパクト構造

伸縮構造によって、設備前面の占有幅を最小限に抑える事ができます。



長距離・高速搬送

最大12mの長距離を2m/secの高速搬送が可能です。



複数台の連携で生産量の変動に対応

1レール上に複数のロボット本体を設置可能。生産量に合わせたロボットの増減が可能です。

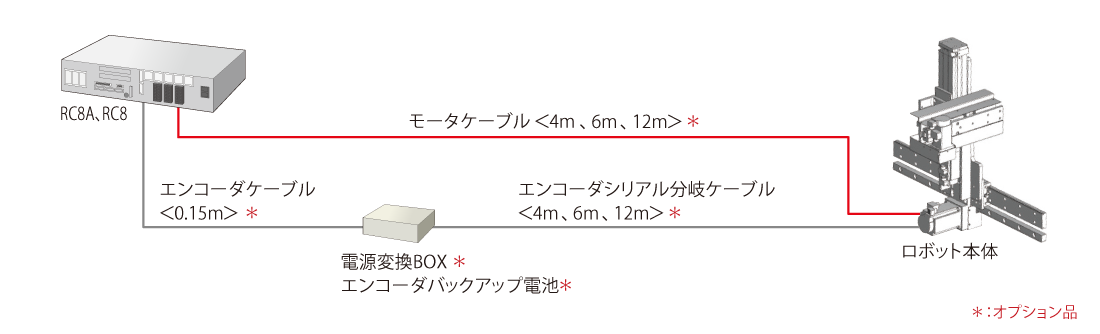

システム構成

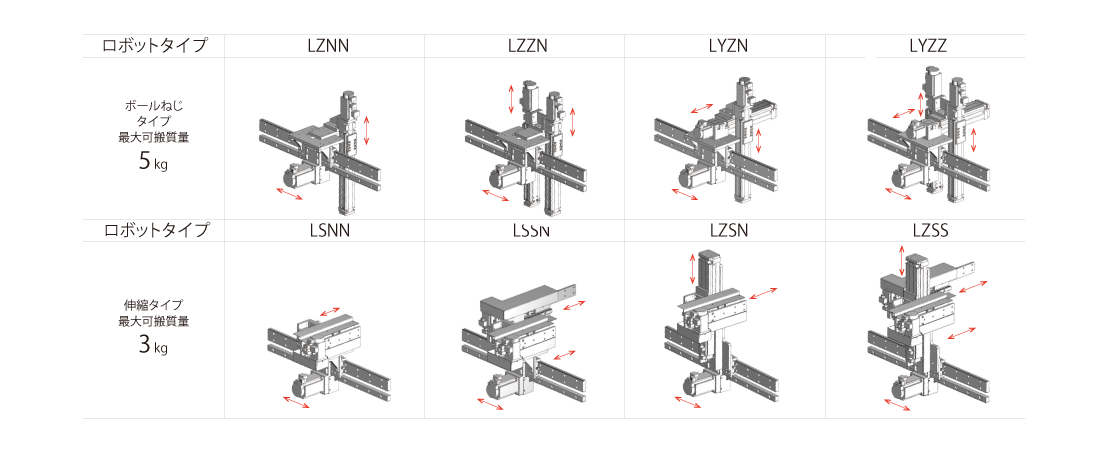

バリエーション

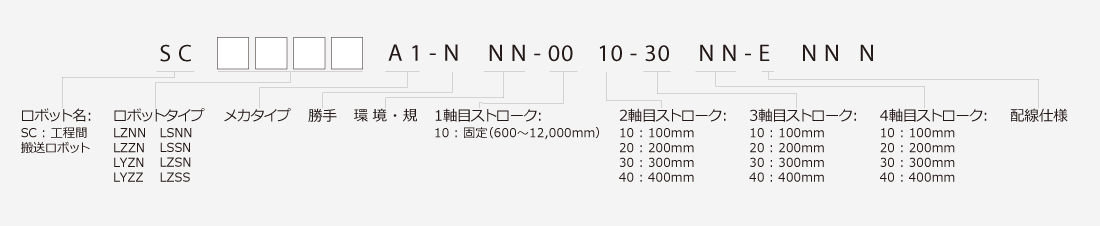

型式の見方

項 目 仕 様
ロボットタイプ LZNN LZZN LYZN LYZZ LSNN LSSN LZSN LZSS
軸動作
ストローク
J1 600~12000mm 600~12000mm
J2 100、200mm 100mm 300、400mm 100、200mm
J3 - 100、200mm 100、200mm - 300、400mm 300、400mm
J4 - 100、200mm - 300、400mm
 最大可搬質量  5kg/Z 3kg/S(Sストローク400の場合は、2kg/S)
最大速度 J1 2m/s 2m/s
J2 500mm/s 1000mm/s 500mm/s
J3 - 500mm/s - 1000mm/s
J4 - 500mm/s - 1000mm/s
位置繰返し精度 L:±0.05、 Y、Z:±0.02mm L、S:±0.05、 Y、Z:±0.02mm
ブレーキ J2:
ブレーキ付き
J2、3:
ブレーキ付き
J3:
ブレーキ付き
J3、4:
ブレーキ付き
- J2:
ブレーキ付き
質量 7kg 9kg 10kg 12kg 9kg 12kg 13kg 16kg
  標準
LZNN / LZZN ダウンロード
LYZN / LYZZ
LSNN / LSSN
LZSN / LZSS
  600mm 900mm 1200mm
レールユニット ダウンロード

RC8

分 類 品 名 数 量
ロボット&付属品 ロボット本体 1台
本体間ケーブル(オプション)(*1) 1セット
方向指示ラベル 1枚
警告ラベル 1枚
エンコーダバックアップ電池 2本
コントローラ&付属品 ロボットコントローラ 1台
電源ケーブル(5m) 1本
ペンダントレス用ダミーコネクタ(*2) 1個
ソフトウェア他 WINCAPSIII Trial インストールディスク 1枚
取扱説明書(マニュアルパックディスク) 1セット
  1. *1.本体間ケーブルは、ロボットタイプおよびケーブル長ごとに準備しています。
  2. *2.ペンダントレス用ダミーコネクターは、セーフティーI/O仕様のみに付属します。
分 類 品 名
I/Oケーブル 標準I/O ケーブルセット Mini I/Oケーブル(8 m)と
HAND I/Oケーブル(8 m)のセット
Mini I/Oケーブル(15 m)と
HAND I/Oケーブル(15 m)のセット
Mini I/O ケーブル(68ピン) 8 m
15 m
HAND I/O ケーブル(20ピン) 8 m
15 m
パラレルI/O用ケーブル(96ピン) 8 m
15m
操作用機器 多機能ティーチングペンダント ケーブル長:4 m
ケーブル長:8 m
ケーブル長:12 m
ミニペンダントキット
(WINCAPSIII Lightを含む)
ケーブル長:4 m 日本語表記
英語表記
ケーブル長:8 m 日本語表記
英語表記
ケーブル長:12 m 日本語表記
英語表記
ペンダント延長ケーブル 4 m TP, MP用
8 m TP, MP用
品 名 / 仕 様
VM/VP/HM/HS/XRシリーズ標準ケーブル
(標準仕様ロボットで使用)
ストレート 2 m
4 m
6 m
12 m
20 m
アングル 2 m
4 m
6 m
12 m
20 m
VM/VP/HM/HS/XRシリーズ防滴ケーブル
(防塵・防敵仕様、クリーン仕様ロボットで使用)
ストレート 2 m
4 m
6 m
12 m
20 m
アングル 2 m
4 m
6 m
12 m
20 m
VS-050/VS-060/
VS-068/VS-087用ケーブル
ストレート 2 m
4 m
6 m
12 m
20 m
アングル 2 m
4 m
6 m
12 m
20 m
分 類 品 名
RC8用増設ボード パラレルI/Oボード
(PCIスロット)
NPNタイプI/O コントローラに組付出荷
ボード単品出荷(補給用)
(ライセンス有)
ボード単品出荷(補給用)
(ライセンス無)
ライセンス証のみ
PNPタイプI/O コントローラに組付出荷
(ライセンス有)
ボード単品出荷(補給用)
(ライセンス有)
ボード単品出荷(補給用)
(ライセンス無)
ライセンス証のみ
DeviceNeスレーブ ボード
(PCIeスロット)
子局 コントローラに組付出荷
(ライセンス有)
ボード単品出荷(補給用)
(ライセンス有)
ボード単品出荷(補給用)
(ライセンス無)
ライセンス証のみ
CC-Linkリモートデバイスボード
(PCIeスロット)
コントローラに組付出荷(ライセンス有)
ボード単品出荷(補給用)(ライセンス有)
ボード単品出荷(補給用)(ライセンス無)
ライセンス証のみ
PROFIBUSスレーブボード
(PCIeスロット)
コントローラに組付出荷(ライセンス有)
ボード単品出荷(補給用)(ライセンス有)
ボード単品出荷(補給用)(ライセンス無)
ライセンス証のみ
EtherNet I/Pアダプタボード
(PCIeスロット)
コントローラに組付出荷(ライセンス有)
ボード単品出荷(補給用)
ボード単品出荷(補給用)(ライセンス無)
ライセンス証のみ
電動ハンドコントロールボード
(PCIスロット)
コントローラに組付出荷(ライセンス有)
ボード単品出荷(補給用)(ライセンス有)
ボード単品出荷(補給用)(ライセンス無)
ライセンス証のみ
RC8用
VGAオプション
VGA中継ケーブルセット※1 VGA中継ケーブルおよびコントローラに
VGAコネクタを装着して出荷
設置用オプション 壁掛用ステーセット 壁掛、床置用
  1. *1.コントローラ注文時にオプション指定
