기술 특징

•

  RC8 컨트롤러와 높은 친화성

  3D 머신 비전 접속용 커맨드 API를 준비하여 RC8 컨트롤러와 쉽게 접속 가능.



•

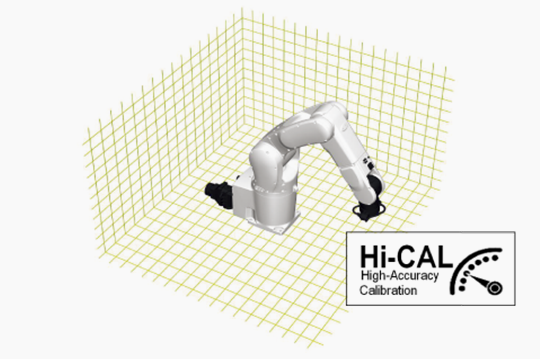

  기동 공수의 절감

  고정밀도 캘리브레이션(Hi-CAL)을 실행함으로써 상대동작 시 위치 오차를 줄이고 티칭 공수를 대폭 절감.

•

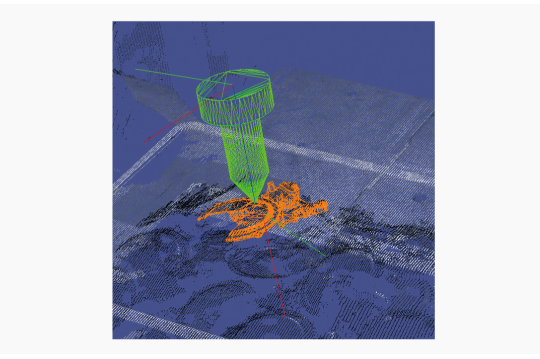

  고속·고정밀도 3차원 인식

  다양한 부품을 고속(1.8초) 및 고정밀도(±0.1~0.15㎜)로 3차원 인식. ※RV 300, RV 500의 경우

•

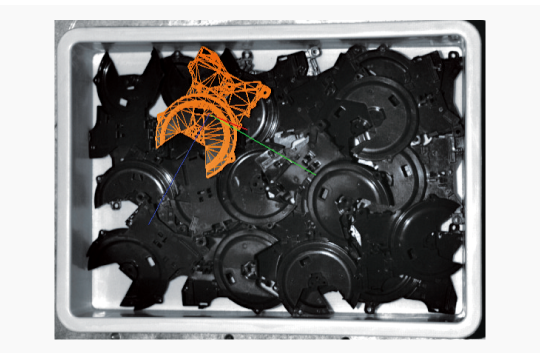

  복잡한 부품 인식을 간단하게 설정

  CAD 데이터 입력과 벌크 부품 촬영으로 부품 데이터를 간단히 등록. 사전 준비를 위한 복잡한 프로그래밍이 필요 없음.

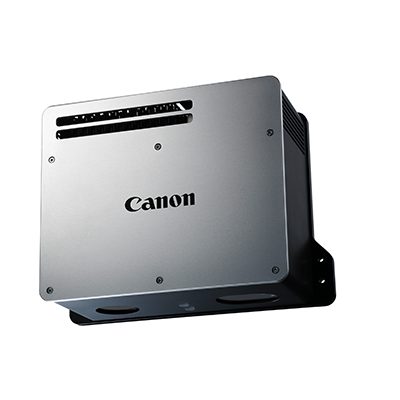

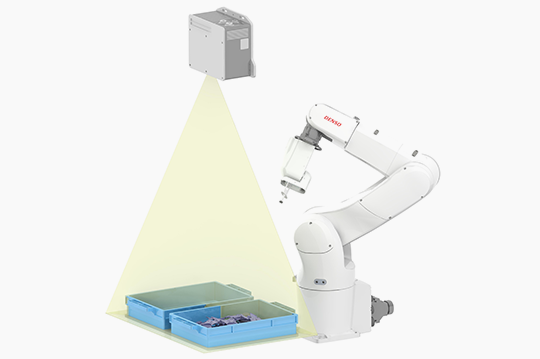

• 시스템 설치가 간편

  프로젝터와 카메라를 일체형 케이스로 한 3D 머신 비전 헤드를 제공하여 광학 설정이 필요 없음.



• 뛰어난 사용성

  IP 54 상당, 0℃~45℃에서 사용 가능. 전용 조명이 필요 없음.


시스템 구성

항목		RV300	RV500	RV1100
측정	계측 범위 세로×가로×높이 (mm)	340×340×100	540×540×200	1160×1160×600
	계측 거리(mm)	500 ～ 600	800 ～ 1,000	1,750 ～ 2,350
	최소 부품 사이즈 (mm)	10×10	20×20	45×45
시간	측정＋인식 시간	약1.8 sec	약1.8 sec	약2.5 sec
	계측 주기	약3.0 sec	약3.0 sec	약5.0 sec
인식	반복 정도	±0.1 mm	±0.15 mm	±0.5 mm
	등록 품종	200종류
본체	사용 환경 온도 설정	0 ～ 45（℃）
	보호등급	IP54상당
	외형 사이즈(mm)	252×206×124
	중량	6.4 kg

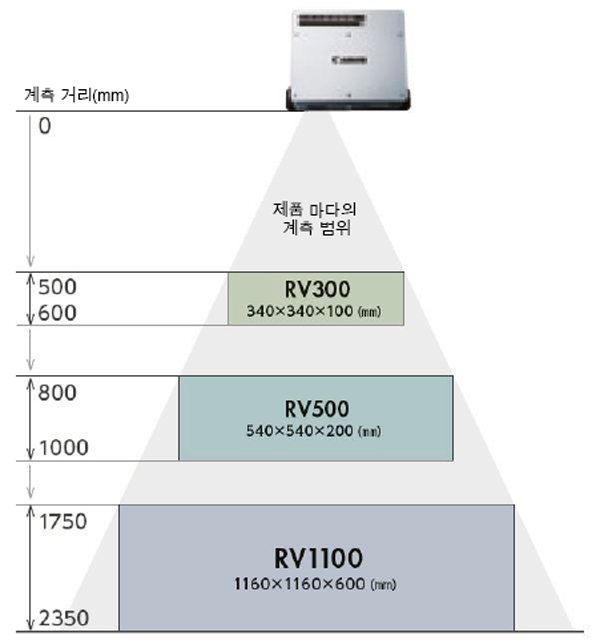

계측 범위
