[ FIXED CAPACITY ]

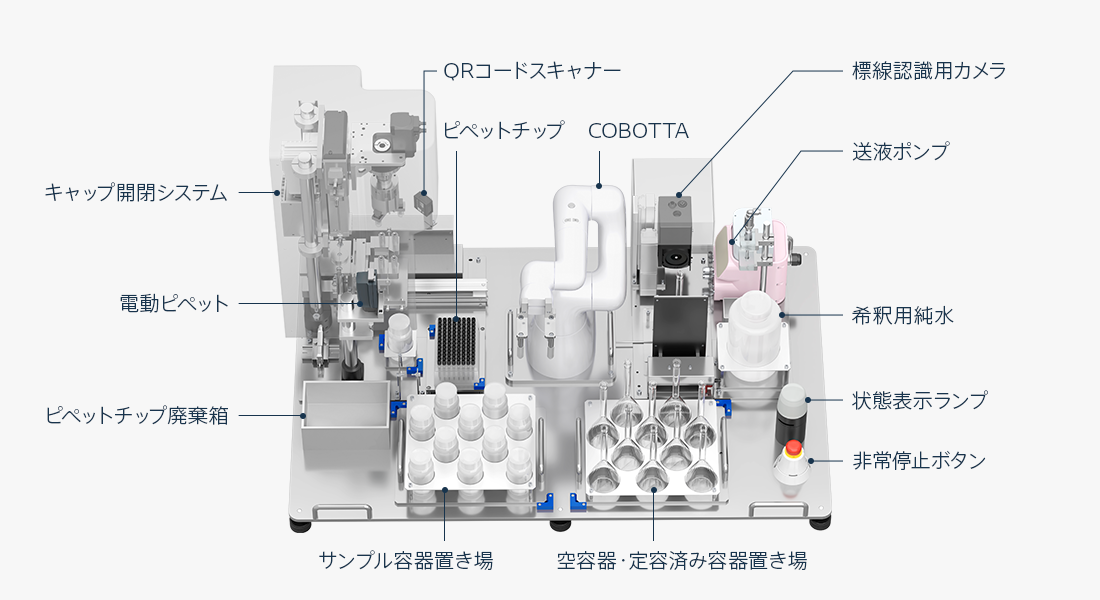

定容システム
定容の複雑な動きを精確に再現
複数種類の液体の分注、画像認識による精確な定容、液体の混和など、液体の定容に関する一連の作業を自動化するシステムです。バラつきが生じやすい作業を自動化することで、一貫性のある実験データを収集できます。
動作の流れ
-

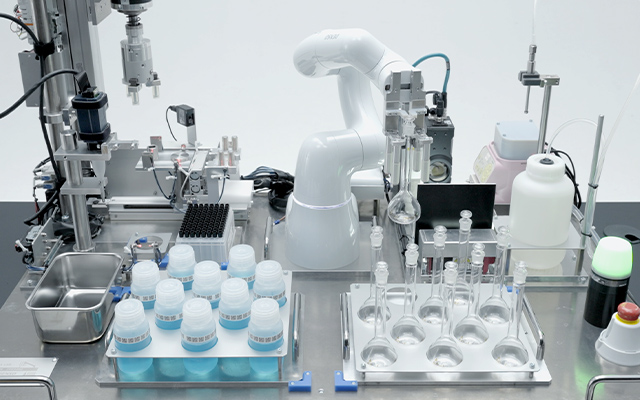

01
容器取り出し・開栓
トレイには供給用と排出用それぞれ最大10個の容器を置くことができ、最大10種類のサンプルを調合可能です。
-
02

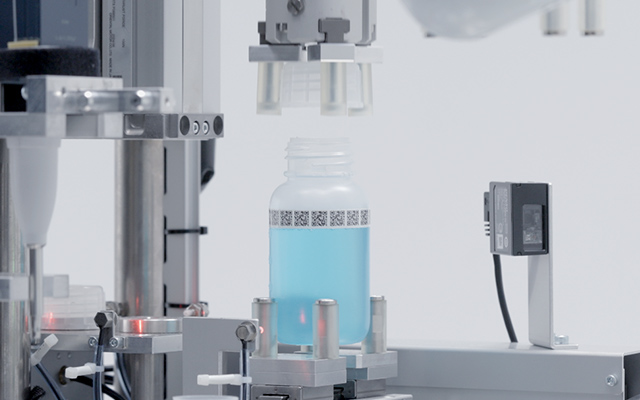

サンプル容器取り出し・開栓
容器のQRコードをスキャンし、トレーサビリティ情報を取得します。キャップの開栓は必要な時のみ行うことで、サンプルの揮発やコンタミネーションを防ぎます。
-
03

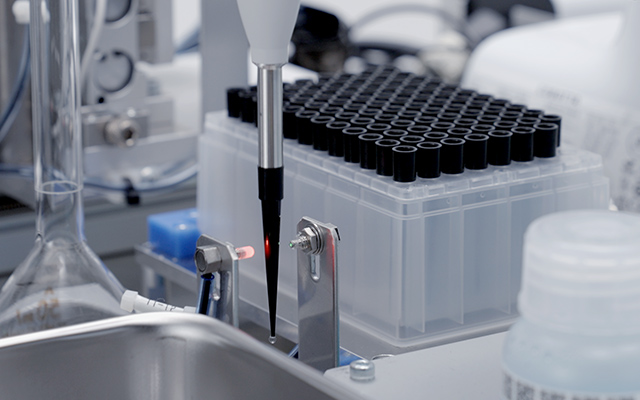

ピペット取り出し・チップ取り付け
チップの取り付けから廃棄まですべて自動で行います。各種確認センサを使用し、確実な作業を行います。
-
04

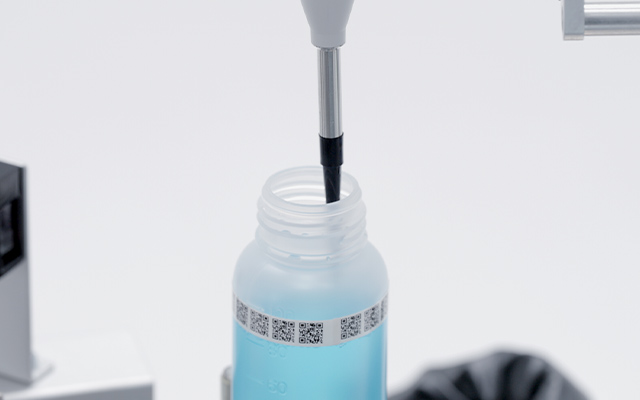

サンプル吸引・吐出
液面を検知し、高精度に吸引可能です。5µlから精確な分注を実現します。
-
05

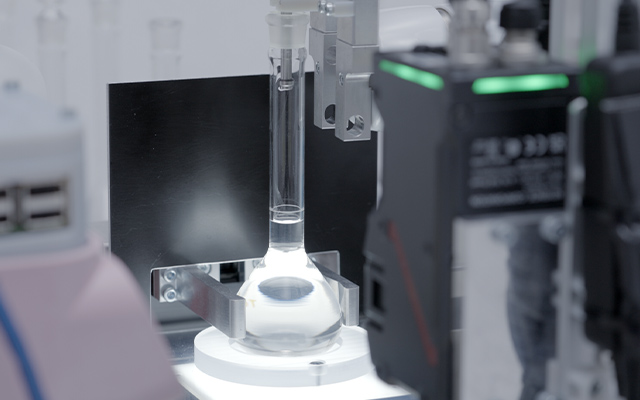

ノズル取り出し・定容
COBOTTAが送液ポンプの起動・停止・吐出量変更を制御。高機能カメラにより標線とメニスカス線を認識することで、高精度な定容を実現します。
-
06

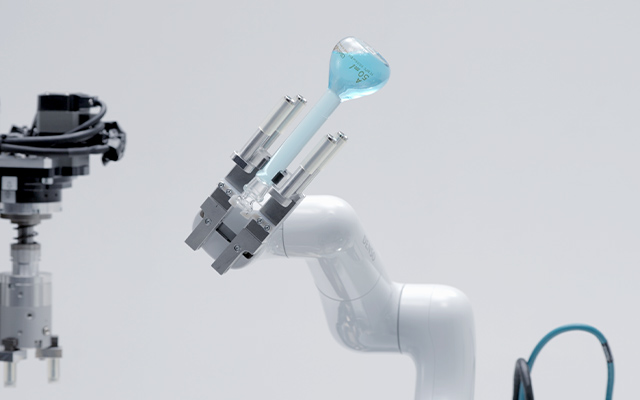

メスフラスコを閉栓・転倒混和
COBOTTAが栓を閉めた後、繰り返し上下に反転させ、サンプルを混ぜ合わせます。回数や軌道がバラつきがちな転倒混和も、COBOTTAなら再現性をもって実現できます。
システム仕様
| 分注容量 | 5～200 μl、40～1,000 μl、100～5,000 μl |
| 分注精度 | 200 μl ±1 %、1,000 μl ±0.45 %、5,000 μl ±0.5 % |
| 正確度 | 200 μl ±0.3 %、1,000 μl ±0.15 %、5,000 μl ±0.15 % |
| 本体寸法 | 約 W 1,000 mm × D 650 mm × H 550 mm |
| 重量 | 約 50 kg |
| 電源 | 単相 AC100 V 15 A |
選択可能容器
-
PPボトル
50 ml, 100 ml
-

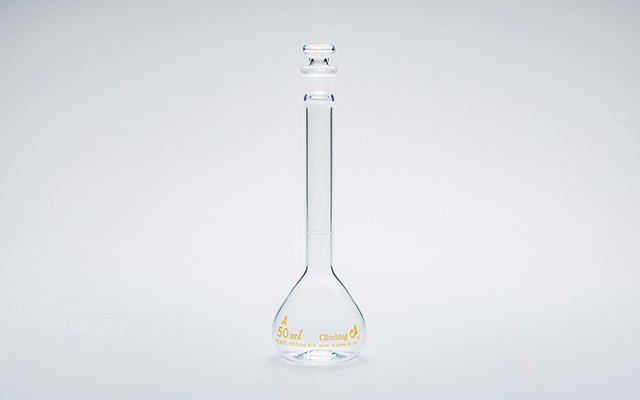

メスフラスコ
25 ml, 50 ml, 100 ml
-
スクリュー管瓶
50 ml, 100 ml
-
ビーカー
50 ml, 100 ml

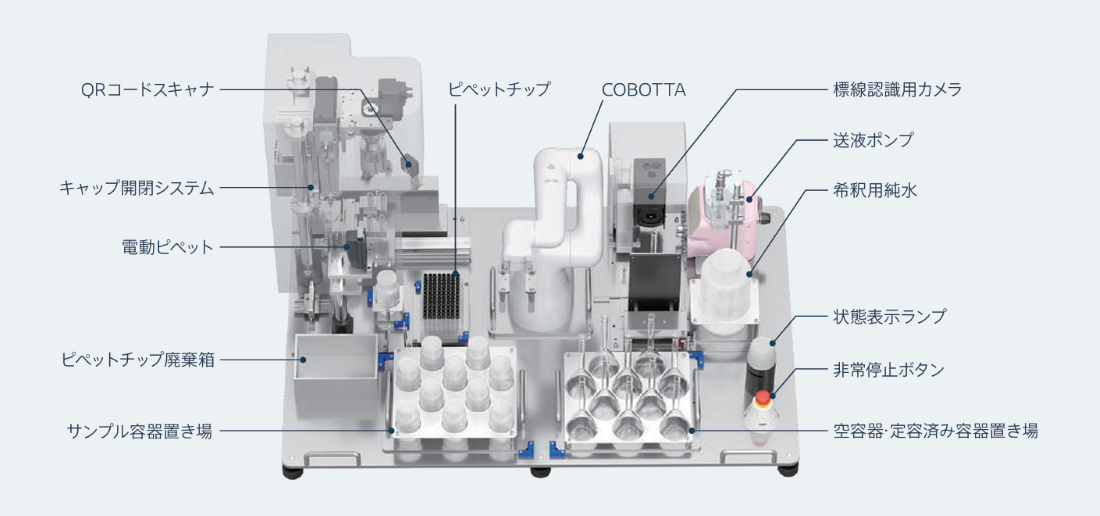

システム使用パーツ
-
電動ピペット
ザルトリウス社製
組込ピペットrLine
| 仕様 | |
|---|---|
| 容量 バリエーション |
5～200 μl、40～1,000 μl、100～5,000 μl |
-

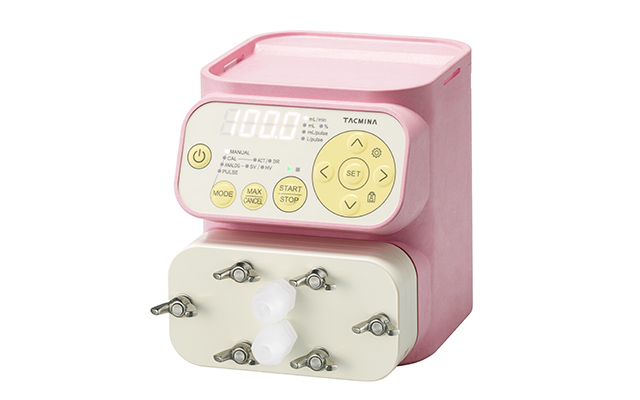

送液ポンプ
タクミナ社製 Qシリーズ
| 仕様 | |
|---|---|
| 吐出量 | 0.1~100 ml/min |
| 再現性 | ±1 % |
| 移送液粘度 | 200 mPa/s以下 |
| 保護等級 | IP65 |
※仕様は変更する可能性がございます。
