[ LIQUID BLENDING ]

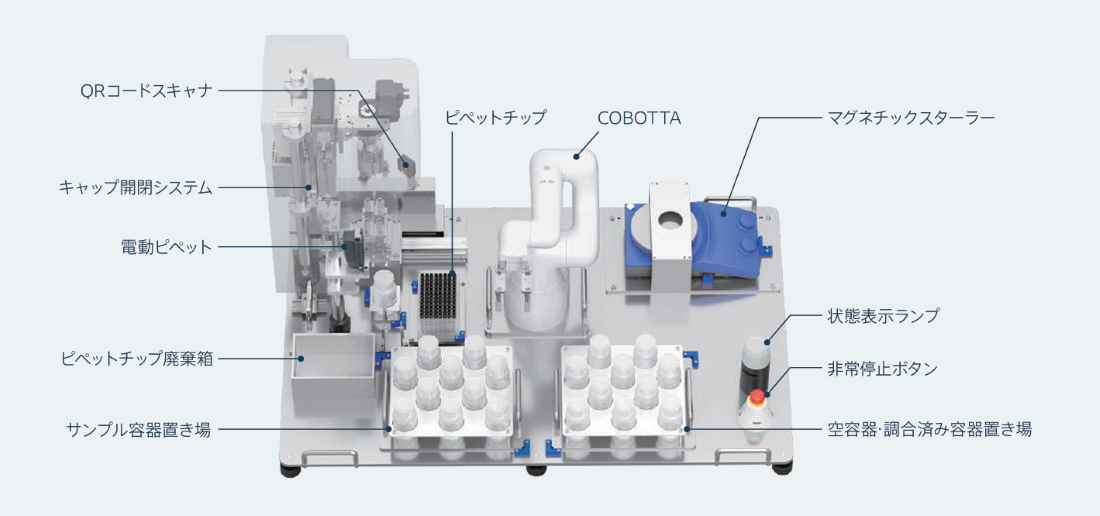

液体調合システム
0.2 μLからの微量分注と高い再現性を両立
複数の液体を精確に分注し、マグネチックスターラーで撹拌するなど、液体調合の一連の工程を自動化するシステムです。COBOTTAがさまざまな分析機器と連携し制御することで、省スペースながら高度な自動化を実現します。
動作の流れ
-
01
容器取り出し・開栓
トレイには供給用と排出用それぞれ最大10個の容器を置くことができ、最大10種類のサンプルを調合可能です。
-
02
サンプル容器取り出し・開栓
容器のQRコードをスキャンし、トレーサビリティ情報を取得します。キャップの開栓は必要な時のみ行うことで、サンプルの揮発やコンタミネーションを防ぎます。
-
03
ピペット取り出し・チップ取り付け
チップの取り付けから廃棄まですべて自動で行います。各種確認センサを使用し、確実な作業を行います。
-
04
サンプル吸引・吐出
0.2 μLからの液体を吸引・吐出し、設定した量で分注します。
-
05
別のサンプルで同様の動作
別のサンプルでも同じ動作を繰り返し、設定した分量を調合します。
-
06
スターラーで撹拌
COBOTTAが撹拌速度・温度設定、起動、停止を制御します。ヒーター付きのマグネチックスターラーを使用しており、加熱しながらの撹拌が可能です。
システム仕様
| 分注容量 | 0.2~10 μL、5~120 μL、10~300 μL、50~1000 μL、100~5000 μL |
| 本体寸法 | 約 W 1,000 mm × D 650 mm × H 550 mm |
| 重量 | 約 40 kg |
| 電源 | 単相 AC100 V 15 A |
選択可能容器
-
PPボトル
50 mL, 100 mL
-
スクリュー管瓶
50 mL, 100 mL
-
ビーカー
50 mL, 100 mL
システム使用パーツ
-

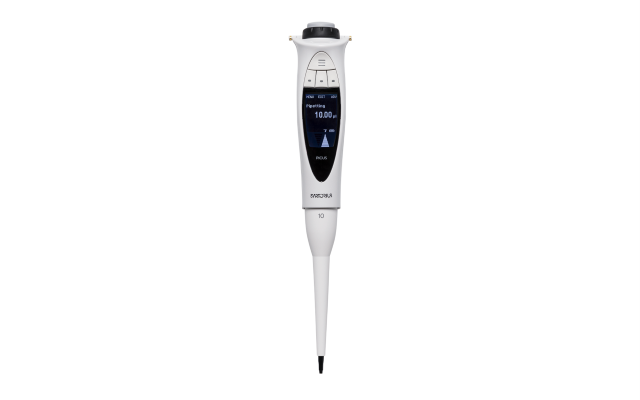

電動ピペット
ザルトリウス社製
Picus2
| 仕様 | |
|---|---|
| 容量 バリエーション |
0.2~10 μL、5~120 μL、10~300 μL、50~1000 μL、100~5000 μL |
-
マグネチックスターラー
IKA社製 RCT basic
| 仕様 | |
|---|---|
| 回転数 | 50~1,500 rpm |
| 回転数精度 | 10 rpm |
| 温度設定範囲 | 0~310 °C |
| 保護等級 | IP42 |
※仕様は変更する可能性がございます。
