3Dデータは、各軸ごとのファイルをフォルダにまとめています。
お客様ご自身で組合わせてご利用ください。

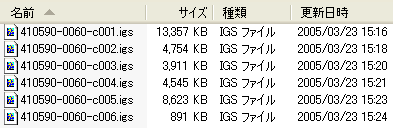

＜例＞解凍後のVS-6556E（IGES形式)
*ファイル名の下1桁は、軸などをあらわします。
|
6軸ロボット
|
4軸ロボット
| |
|---|---|---|
| 1 |
ベース
|
ベース
|
|
2
|
2軸ハウジング
|
ファーストアーム
|
|
3
|
ファーストアーム
|
セカンドアーム
|
|
4
|
3・4軸ハウジング
|
ZTシャフト
|
|
5
|
セカンドアーム
|
-
|
|
6
|
6軸ハウジング
|
-
|
＜例＞VS-6556E(IGES形式）
ファイル名 410590-0060-c001.igs ： VS-6556Eのベース
【VS-050/060/068/087 3Dデータについて】
VS-050/060/068/087の3Dデータ「Palasolid」「STEP」には、各軸ごとのファイル(6ファイル）*1と各軸を組み合わせたアセンブリデータ(1ファイル)の2種類をひとつのフォルダにまとめています。
*1 各軸ごとのファイルはお客様ご自身で組合わせてご利用ください。

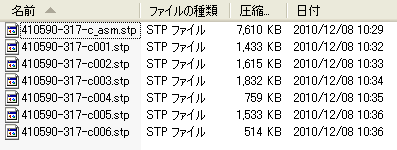

＜例＞解凍後のVS-068 コネクタパネル背面仕様 標準フランジ仕様
（STEP形式)
*ファイル名の下3桁は、軸などをあらわします。
|
VS-050/060/068/087
（STEP/Palasolid） | |
|---|---|
|
asm
|
アセンブリデータ
|
| 001 |
ベース
|
|
002
|
2軸ハウジング
|
|
003
|
ファーストアーム
|
|
004
|
3・4軸ハウジング
|
|
005
|
セカンドアーム
|
|
006
|
6軸ハウジング
|
*ご利用のソフトウェアにより、うまく見られない場合もございますので、あらかじめご了承ください。
