超强的读取性能,即使是金属工件、极小的编码也可轻松读取

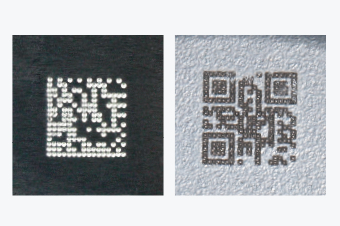

稳定读取金属工件

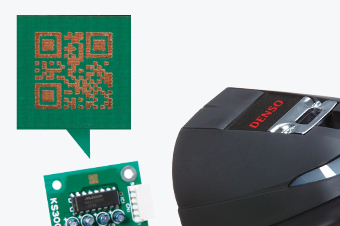

读取极小编码

实现了0.1mm的最小分辨率,能够读取印在电路基板和电子零件上的极小编码。

能够承受在制造现场使用,具备超强坚固性

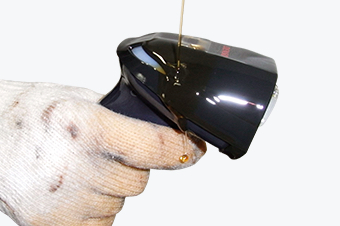

耐油性构造

实现了业界最高水准的耐油性构造(G级),可使用于之前难以导入的用油车间中。(1)

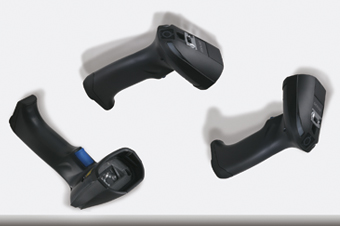

抗冲击性能

头部配置抗冲击橡胶并提高机身强度,通过业界最高水准的2.0m×6次落下冲击试验。

卓越的操作性,使用便捷

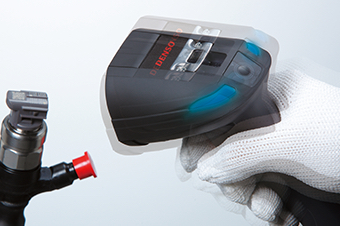

确实的读取确认

搭载了振动器和大型扬声器,即使在生产线等噪音较大的环境下,也可以实现确实的读取确认。

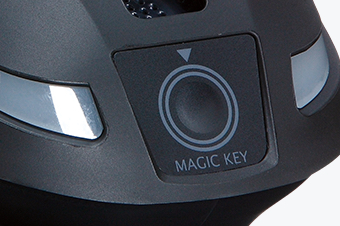

搭载多功能键

机身上部所搭载的多功能键,可以分配各种功能,提高作业性。(1)

扩大扫描器的可能性,具备各类丰富功能

搭载简易程序功能(ADF脚本),能够对数据的截取和排序等各种各样的工作进行控制,同时搭载了注册主编码并与读取对象进行比较的对照功能。

  1. 1.针对切削油
  (RS-232C) (USB)
型号 GT20QD-SM(R) GT20QD-SM(U)
扫描仪部位 可读编码 二维码 QR 码、iQR 码、微型QR 码、PDF417、微型PDF417、Maxi 码、DataMatrix(ECC200)、EAN.UCC Composite(GS1 DataBar Composite)
条码 EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN (带扩展程序)、interleaved 2 of 5 、CODABAR(NW-7)、CODE 39、CODE 93、CODE128、GS1-128(EAN-128)、RSS(GS1 DataBar)
最低分辨率 二维码 0.1mm
条码 0.1mm
标记 绿LED
照明 複合照明
读取确认 确认用LED(蓝绿红)、蜂鸣器(带3档音量控制、3档音调控制)、振动器
通讯接口 方式 RS‐232C USB(COM、HID)(1)
连接器 Dsub-9S USB连接器(A型)
电缆 2m直通型
电源 供电方式 专用AC适配器
环境条件 防尘防滴性能 IP65G(2)
抗摔强度(3) 混凝土地面2.0m×6次
工作温度范围 -5~50°C
工作湿度范围 10~90%RH(无结露、结冰)
使用环境光照度 20~10,000 lux(昼光色蛍光灯)
质量(不含电缆) 約210g
​​​​​​

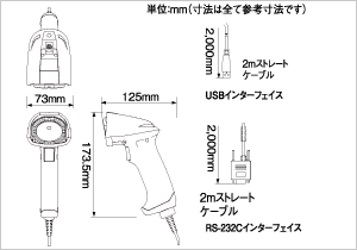

外形尺寸

寸法図

支架

  名称 型式 尺寸图
支架
S-GT20

免提支架

  名称 型式 尺寸图
免提支架
H-GT20
免提支架
H-GT21

电缆一览

GT20QD 电缆一览
对应机型 品名 型号 通讯接口 形状 长度
GT20QD-SM(RS-232C) GT20QD RS-232C电缆/AC适配器供电 CBG2-RS2000/9 RS-232C 直通型 2m
GT20QD-SM(USB) GT20QD USB数据线 CBG2-US2000/4 USB1.1 直通型 2m

用来设定扫描器的软件

型号 特点
Scanner Setting DPM 可用该软件在计算机上设定 GT20QD 的各种参数

键盘接口软件

型式 特長
QRkbif(Free) 该软件可将扫描器中的数据转换为如同从键盘输入的数据
