COBOTTA専用の画像処理ソフトウェアです。COBOTTAの制御と画像処理の両方を一つのソフトウェア上で行うことができます。
Vision Edition-Cは、COBOTTA専用のキヤノン社製画像処理ソフトウェアです。
Vision Edition-CはCOBOTTAにプリインストールされた状態で購入いただけるので、すばやい立ち上げをサポートします。
高度な画像処理機能によって、検査・測定などの工程の自動化を実現します。

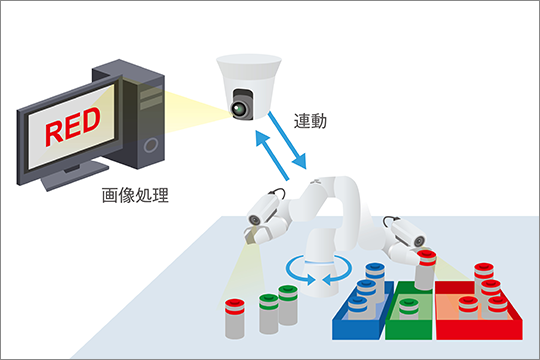

ネットワークカメラのパン・チルト・ズーム機能を活用して広範囲の画像処理を行うことができます。ネットワークカメラの画像処理の結果に応じてCOBOTTAを動作させるといった、COBOTTAとの連動も可能です。

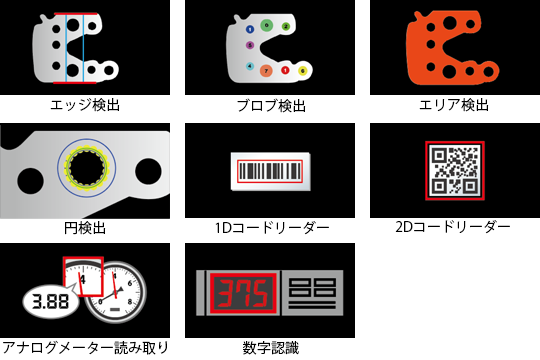

マッチング機能はもちろん、エッジ検出やブロブ検出などの検査系機能からバーコードやQRコードを読み取る点検系機能まで豊富な画像処理機能を搭載しています。用途に合わせて必要な画像処理を選択できます。

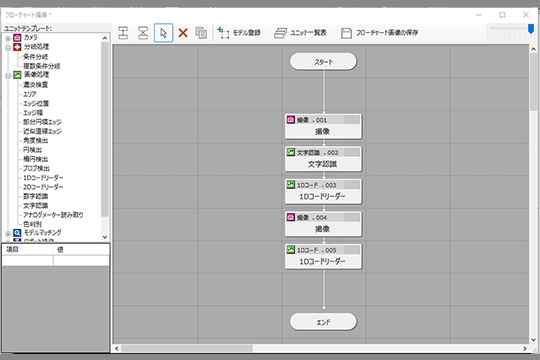

Vision Editionは必要な処理ユニットを並べて行き、線でつなぐというフローチャート形式でプログラムを組んでいきます。特殊なプログラム言語を必要とせず、直感的なUIなので、熟練者でなくても誰でも簡単に使用できます。
型名 | Vision Edition-C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
対応カメラ |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
対応PLC | SLMP通信(QnA互換3E方式)対応のPLC(三菱電機社製など) Open User Communication通信対応のPLC(シーメンス社製) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
対応ロボット | COBOTTA | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
カメラ同時接続台数 | 1フローチャートあたり最大4台 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
カメラユニット | 撮像、ネットワークカメラポジション、ネットワークカメラ移動先補正、グリッドPTZ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
分岐処理ユニット | 分岐処理、複数条件分岐 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
画像処理ユニット | 濃淡検査、エリア、エッジ位置、エッジ幅、部分円環エッジ、近似直線エッジ、角度検出、円検出、楕円検出、ブロブ検出、1Dコードリーダー、2Dコードリーダー、数字認識、文字認識、アナログメーター読み取り、色判別 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
モデルマッチングユニット | NCCマッチング、形状マッチング | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ロボット操作ユニット | ロボット移動、ロボット移動先補正、ロボットパレタイズ、ロボットハンド、ロボットI/O、ロボットプログラム | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
演算ユニット | 四則演算、角度演算、複数条件分岐演算、最大値/最小値、数式演算、出力値統計、2直線の交点、2点間の計算 |
