VS-050/060|垂直多关节|产品|工业用机器人|DENSO WAVE

VS-050/060

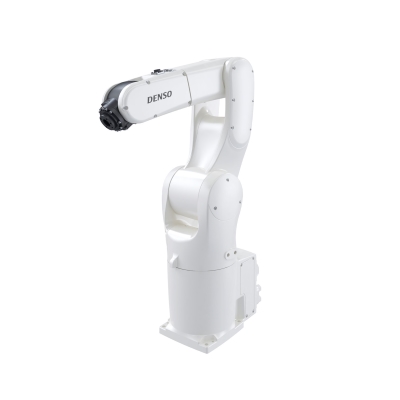

外形小巧，但却兼具超群的搬运能力和超高的速度。

最大动作领域｜505・605mm
最大可搬运质量｜4kg
标准循环时间｜0.35秒

特长
规格
外形尺寸
标准构成品
选项品

高速、小巧、易用

和以往的VS系列产品相比，手臂尺寸大幅度减小，在狭小的空间亦能工作。
而且，虽然尺寸减小，但速度却得到了提高，还可缩短循环时间。
同时，还新增了通信电缆法兰盘、耐恶劣环境型（IP67）、外接电池单元等选配件，
可提高用户的易用性。

技术特长

机身小巧

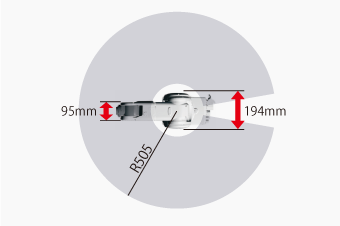

底座安装面积及机器臂各部分的宽度较小。因此，即使在狭窄的空间内也能灵活地移动。

增加了通信电缆法兰

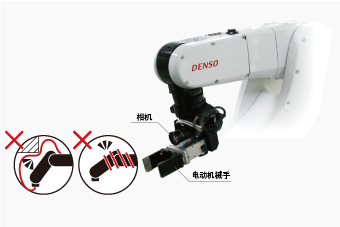

在法兰顶端（6轴部）设有17芯信号线和以太网端口的选配件。由此，可在法兰顶端连接电动手和相机，而无需担心电缆缠住或断线的问题。

耐环境性能提升

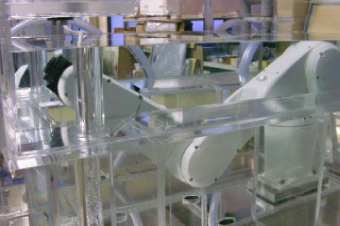

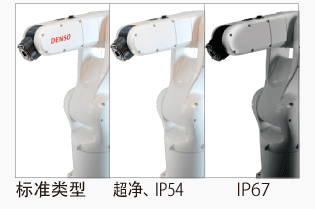

我们新增了可抵抗恶劣环境的机型（IP67）。该机型适合在有大量切削液/粉末的加工机周边，或是需要水洗的环境中使用。

选项品

接线板接入主体的各种电缆的安装方法
可有2种选择。可根据机器人设置
状况自由选择。
法兰法兰部装有信号线及以太网接头，
配线内置于机器人主体内。

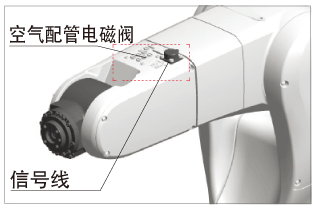

信号线/空气配管电磁阀信号线/空气配管电磁阀内置
于第2臂上部。
表面处理选择耐恶劣环境型（IP67）时，为
无涂装的铝材质。（标准着色为
特殊规格（选购件）。）

用户选购件外接电池组件可将编码器备用电池设置在
机器人外部。更换电池更容
易，提高了可维护性。
制动器解除组件此元件为解除各轴的制动器的
开关。（此开关的配线直接与各
轴的制动器解除信号连接。）
空气净化单元保持耐恶劣环境型（IP67）机器
人内部的气压，维持保护等级
（IP67）。
第2臂外壳 (R 带螺纹孔) 对机器人第2臂进行配线固定
用的带有螺纹孔的外壳。

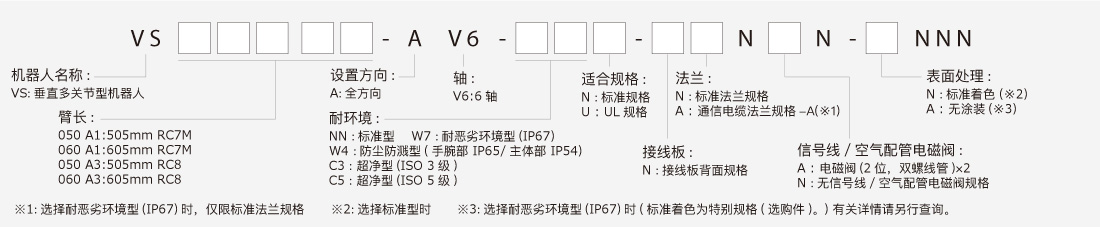

型号详解

标准

项目		单位	规格
产品名称		-	VS-050	VS-060
轴数		-	6
位置检测方式		-	绝对编码器
驱动电机、制动器		-	带全轴AC伺服电机 + 全轴制动器
机械臂全长(第1臂 + 第2臂)		mm	505(250+255)	605(305+300)
最大动作领域(P点)		mm	505	605
动作角度	J1	°	±170(*4)
	J2		±120
	J3		＋151，－120	＋155，－125
	J4		±270
	J5		±120(*5)
	J6		±360
最大可搬运质量		kg	4
合成最大速度(工具安装面中心)		mm/sec	9,080（RC8），9,000（RC7）	9,390（RC8），9,000（RC7）
标准循环时间(*1)		sec	0.35（RC8）、0.37（RC7）
重复定位精度(工具安装面中心)(*2)		mm	±0.02
最大容许惯性力矩 (惯性)	J4,J5	kgm²	0.2
最大容许惯性力矩 (惯性)	J6	kgm²	0.05
最大容许力矩	J4,J5	Nm	6.66
最大容许力矩	J6	Nm	3.13
信号线、气动配管电磁阀（选件）	信号线	-	10芯（近接传感器等的信号线）(6)(7)
信号线、气动配管电磁阀（选件）	气动配管电磁阀(*3)	-	5系统（φ4×4，φ4×1）电磁阀（2位置、双电磁阀）×2
通信电缆法兰规格-A（选件）		-	17芯（摄像机等的电源线）(*7)
通信电缆法兰规格-A（选件）		-	LAN×1（1000BASE-T）(*8)
空气源	常用压力	Mpa	0.20～0.39
空气源	最大容许压力	Mpa	0.49
空气传播噪音（A加权等效连续声压级）		dB	65以下
保护等级		-	IP40
质量		kg	约27	约28

*1.负荷1kg时，用机器人将物体举起至25mm的高处，在相距300mm的两点间往返所需的时间。
*2.重复定位精度是周围环境温度恒定时的精度。
*3.只有φ4×4可用内置电磁阀控制。
*4.壁挂型设置时对运行角度有限制。有关详情请另行查询。
*5.选择通信电缆法兰规格-A时，J5的运行角度为+120，-110。
*6.和通信电缆法兰规格-A同时选择时，本线（接近传感器等的信号线）为4芯。
*7.容许电流有限制。
*8.和接线板连接的LAN电缆不能超过20m。
*9.请不要使其在水中运行。

防尘防溅型

项目		单位	规格
产品名称		-	VS-050	VS-060
轴数		-	6
位置检测方式		-	绝对编码器
驱动电机、制动器		-	带全轴AC伺服电机 + 全轴制动器
机械臂全长(第1臂 + 第2臂)		mm	505（250+255）	605（305+300）
最大动作领域(P点)		mm	505	605
动作角度	J1	°	±170(*4)
	J2		±120
	J3		＋151，－120	＋155，－125
	J4		±270
	J5		±120
	J6		±360
最大可搬运质量		kg	4
合成最大速度(工具安装面中心)		mm/sec	9,080（RC8），9,000（RC7）	9,390（RC8），9,000（RC7）
标准循环时间(*1)		sec	0.35（RC8）、0.37（RC7）
重复定位精度(工具安装面中心)(*2)		mm	±0.02
最大容许惯量（惯性力矩）	J4,J5	kgm²	0.2
最大容许惯量（惯性力矩）	J6	kgm²	0.05
最大容许力矩	J4,J5	Nm	6.66
最大容许力矩	J6	Nm	3.13
信号线、气动配管电磁阀（选件）	信号线	-	10芯（近接传感器等的信号线）(*5)
信号线、气动配管电磁阀（选件）	气动配管电磁阀(*3)	-	5系统（φ4×4，φ4×1）电磁阀（2位置、双电磁阀）×2
空气源	常用压力	Mpa	0.20～0.39
空气源	最大容许压力	Mpa	0.49
空气传播噪音（A加权等效连续声压级）		dB	65以下
保护等级		-	IP54（手腕部IP65）
质量		kg	约27	约28

*1.负荷1kg时，用机器人将物体举起至25mm的高处，在相距300mm的两点间往返所需的时间。
*2.重复定位精度是周围环境温度恒定时的精度。
*3.只有φ4×4可用内置电磁阀控制。
*4.壁挂型设置时对运行角度有限制。有关详情请另行查询。
*5.容许电流有限制。

净化型（ISO3）

项目		单位	规格
产品名称		-	VS-050	VS-060
轴数		-	6
位置检测方式		-	绝对编码器
驱动电机、制动器		-	带全轴AC伺服电机 + 全轴制动器
机械臂全长(第1臂 + 第2臂)		mm	505(250+255)	605(305+300)
最大动作领域(P点)		mm	505	605
动作角度	J1	°	±170
	J2		±120
	J3		＋151，－120	＋155，－125
	J4		±270
	J5		±120
	J6		±360
最大可搬运质量		kg	4
合成最大速度(工具安装面中心)		mm/sec	9,080（RC8），9,000（RC7）	9,390（RC8），9,000（RC7）
标准循环时间(*1)		sec	0.35（RC8）、0.37（RC7）
重复定位精度(工具安装面中心)(*2)		mm	±0.02
最大容许惯量（惯性力矩）	J4,J5	kgm²	0.2
	J6	kgm²	0.05
最大容许力矩	J4,J5	Nm	6.66
	J6	Nm	3.13
通信电缆法兰规格-A（选件）	信号线	-	10芯（近接传感器等的信号线）(*4)
通信电缆法兰规格-A（选件）	气动配管电磁阀(*3)	-	4系统（φ4×4）电磁阀（2位置、双电磁阀）×2
空气源	常用压力	Mpa	0.20～0.39
空气源	最大容许压力	Mpa	0.49
空气传播噪音		dB	65以下
净化度（ISO14644-1）		-	ISO等级3
质量		kg	约27	约28

*1.负荷1kg时，用机器人将物体举起至25mm的高处，在相距300mm的两点间往返所需的时间。
*2.重复定位精度是周围环境温度恒定时的精度。
*3.只有φ4×4可用内置电磁阀控制。
*4.容许电流有限制。

净化型（ISO5）

项目		单位	规格
产品名称		-	VS-050	VS-060
轴数		-	6
位置检测方式		-	绝对编码器
驱动电机、制动器		-	带全轴AC伺服电机 + 全轴制动器
机械臂全长(第1臂 + 第2臂)		mm	505(250+255)	605(305+300)
最大动作领域(P点)		mm	505	605
动作角度	J1	°	±170
	J2		±120
	J3		＋151，－120	＋155，－125
	J4		±270
	J5		±120
	J6		±360
最大可搬运质量		kg	4
合成最大速度(工具安装面中心)		mm/sec	9,080（RC8），9,000（RC7）	9,390（RC8），9,000（RC7）
标准循环时间(*1)		sec	0.35（RC8）、0.37（RC7）
重复定位精度(工具安装面中心)(*2)		mm	±0.02
最大容许惯量（惯性力矩）	J4,J5	kgm²	0.2
	J6	kgm²	0.05
最大容许力矩	J4,J5	Nm	6.66
	J6	Nm	3.13
通信电缆法兰规格-A（选件）	信号线	-	10芯（近接传感器等的信号线）(*4)
通信电缆法兰规格-A（选件）	气动配管电磁阀(*3)	-	4系统（φ4×4）电磁阀（2位置、双电磁阀）×2
空气源	常用压力	Mpa	0.20～0.39
空气源	最大容许压力	Mpa	0.49
空气传播噪音		dB	65以下
净化度（ISO14644-1）		-	ISO等级5
质量		kg	约27	约28

*1.负荷1kg时，用机器人将物体举起至25mm的高处，在相距300mm的两点间往返所需的时间。
*2.重复定位精度是周围环境温度恒定时的精度。
*3.只有φ4×4可用内置电磁阀控制。
*4.容许电流有限制。

耐恶劣环境型（IP67）

项目		单位	规格
产品名称		-	VS-050	VS-060
轴数		-	6
位置检测方式		-	绝对编码器
驱动电机、制动器		-	带全轴AC伺服电机 + 全轴制动器
机械臂全长(第1臂 + 第2臂)		mm	505(250+255)	605(305+300)
最大动作领域(P点)		mm	505	605
动作角度	J1	°	±170(*4)
	J2		±120
	J3		+151，-120	+155，-125
	J4		±270
	J5		±120
	J6		±360
最大可搬运质量		kg	4
合成最大速度(工具安装面中心)		mm/sec	9,080（RC8），9,000（RC7）	9,390（RC8），9,000（RC7）
标准循环时间(*1)		sec	0.35（RC8）、0.37（RC7）
重复定位精度(工具安装面中心)(*2)		mm	±0.02
最大容许惯量（惯性力矩）	J4,J5	kgm²	0.2
最大容许惯量（惯性力矩）	J6	kgm²	0.05
最大容许力矩	J4,J5	Nm	6.66
最大容许力矩	J6	Nm	3.13
信号线、气动配管电磁阀（选件）	信号线	-	10芯（近接传感器等的信号线）(*5)
信号线、气动配管电磁阀（选件）	气动配管电磁阀(*3)	-	5系统（φ4×4，φ4×1）电磁阀（2位置、双电磁阀）×2
空气源	常用压力	Mpa	0.20～0.39
空气源	最大容许压力	Mpa	0.49
空气传播噪音（A加权等效连续声压级）		dB	65以下
保护等级		-	IP67(*6)
质量		kg	约27	约28

*1.负荷1kg时，用机器人将物体举起至25mm的高处，在相距300mm的两点间往返所需的时间。
*2.重复定位精度是周围环境温度恒定时的精度。
*3.只有φ4×4可用内置电磁阀控制。
*4.壁挂型设置时对运行角度有限制。有关详情请另行查询。
*5.容许电流有限制。
*6.请不要使其在水中运行。

VS-050

连接器面板	轮缘	标准型	防尘防溅型（IP54）、抗恶劣环境型（IP67）	净化型（ISO5/ISO3）
背面	标准法兰规格	下载	下载	下载
背面	通信电缆法兰规格-A	下载	-	-
底面	标准法兰规格	下载	下载	下载
底面	通信电缆法兰规格-A	下载	-	-

VS-060

连接器面板	轮缘	标准型	防尘防溅型（IP54）、抗恶劣环境型（IP67）	净化型（ISO5/ISO3）
背面	标准法兰规格	下载	下载	下载
背面	通信电缆法兰规格-A	下载	-	-
底面	标准法兰规格	下载	下载	下载
底面	通信电缆法兰规格-A	下载	-	-
