GT10B(USBタイプ)セットアップ手順(USBキーボード)

GT10B-SUを購入しました。USBキーボードインタフェースで接続して使用したいのですが、どのようにセットアップすればよいですか?

一般的なセットアップ手順について説明します。


■用意するもの

ハードウェア

  • ・PC
  • ・GT10B
  • ・付属のUSBケーブル

ソフトウェア、マニュアル


■接続手順
    1. 1.GT10取扱説明書「第13章 バーコードメニュー」の説明にしたがって、インターフェースの設定をUSBキーボードインターフェースに設定し、さらにキーボードタイプを日本語(106 Keyboard)に設定してください。
      U.S.English(101キーボード)に設定されていると、一部のキャラクタは不正な値として転送されてしまいます。

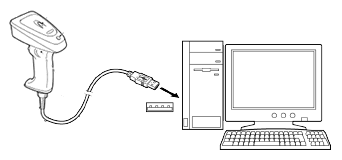

    2. 2.GT10を、付属のUSBケーブルで、PCのUSBポートに接続してください。
      USBキーボードインタフェースで使用する場合、OS(Windows98以降)に組み込まれたドライバ(HID)を使用しますので、ドライバインストール作業は不要です。
    3. 3.Windowsのメモ帳などのアプリケーションプログラムを開いて、GT10で適当なバーコードを読み取ってください。
      読み取った情報が、アプリケーションプログラムの画面に表示されます。
    4.
■パラメータの設定手順

バーコードメニューで設定

読み取りバーコードの種類など、基本的なパラメータの設定には、バーコードメニューを使用します。
設定できるパラメータ種類とメニューは、GT10の取扱説明書をご覧ください。

設定ソフトウェア(Scanner Setting)で設定

読み取りモードなど、より詳細なパラメータの設定には、設定ソフトウェアを使用します。

GT10Bシリーズ用設定ソフトウェア (Scanner Setting)

以下の手順で、設定ソフトウェアを使用します。

    1. 1.PCに設定ソフトウェア(Scanner Setting)をインストールしてください。
    2. 2.PCにプリンタを接続してください。
    3. 3.Scanner Settingを起動してください。
    4. 4.「指定されたポートは無効です」というエラーメッセージが表示されますが、「OK」を押してください。
    5. 5.オプション設定画面が表示されますので、「Product Name」としてお使いの機種を選択してください。
    6. 6.メニューにしたがって、各パラメータを設定してください。
    7. 7.「ファイル」メニューから「設定用バーコードの印刷」を選択してください。
      設定用のコードが接続されたプリンタに出力されます。
    8. 8.GT10で、出力されたコードを読み取ってください。
      GT10のパラメータ設定は、完了です。

Scanner Settingを使用して、PCから直接GT10を設定することも可能ですが、この場合、Active USB-COMポートドライバをインストールし、USB-COMインタフェースで接続する必要があります。
