GT10B(USBタイプ)セットアップ手順(USB-COM)

GT10B-SUを購入しました。USB-COMインタフェースで接続して使用したいのですが、どのようにセットアップすればよいですか?

一般的なセットアップ手順について説明します。


■用意するもの

ハードウェア

  • ・PC
  • ・GT10B
  • ・付属のUSBケーブル

ソフトウェア、マニュアル


■接続手順
GT10とPCを接続する

GT10で読み取ったデータをPCで処理する準備

    1. 1.Active USB-COMポートドライバをダウンロードし、PCにインストールしてください。
      インストール手順の詳細については、Active USB-COMポートドライバインストールガイドをご覧ください。

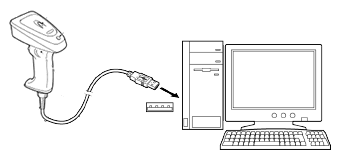

    2. 2.GT10を、マジックキー(上部の丸いキー)を押しながら、付属のUSBケーブルで、PCのUSBポートに接続してください。 そのままマジックキーを押し続け、青色LEDが点灯することを確認してください。
      GT10のデフォルトインタフェースは、USBキーボードに設定されています。マジックキーを押しながらPCのUSBポートに接続すると、USB-COMに切り替わります。USB-COMインタフェースに設定済みのGT10を使う場合は、そのままUSBポートに接続してください。
      接続後、PCで「新しいハードウェアの検出ウィザード」が自動的に開始されるのを待ってから、マジックキーを放してください。

    3. 3.PCで「新しいハードウェアの検出ウィザード」が自動的に開始されます。
      Active USB-COMポートドライバインストールガイドにしたがって、ドライバをインストールしてください。

USB-COMインタフェースから入力されるデータをPCで処理するには、入力されたシリアル通信信号をキーボード信号に変換します。

キーボードインタフェースソフトを使用せず、入力されたシリアル通信信号を直接扱うアプリケーションプログラムを作成いただくことも可能です。

    1. 1.キーボードインタフェースソフト(QR_kbif)をダウンロードし、PCにインストールしてください。
    2. 2.「QR_kbif」を起動してください。
      「スキャナ通信条件の設定」画面が表示されますので、GT10が接続されたCOMポート番号を選択してください。

      COMポート番号は、Windowsの「デバイスマネージャ」で確認できます。
    3. 3.Windowsのメモ帳などのアプリケーションプログラムを開いて、GT10で適当なバーコードを読み取ってください。
      読み取った情報が、アプリケーションプログラムの画面に表示されます。

■パラメータの設定手順

バーコードメニューで設定

読み取りバーコードの種類など、基本的なパラメータの設定には、バーコードメニューを使用します。
設定できるパラメータ種類とメニューは、GT10の取扱説明書をご覧ください。

設定ソフトウェア(Scanner Setting)で設定

読み取りモードなど、より詳細なパラメータの設定には、設定ソフトウェアを使用します。

GT10Bシリーズ用設定ソフトウェア (Scanner Setting)

以下の手順で、設定ソフトウェアを使用します。

    1. 1.PCに設定ソフトウェア(Scanner Setting)をインストールしてください。
    2. 2.GT10、PCをUSB-COMインタフェースで接続してください。
    3. 3.「QR_kbif」ソフトウェアが起動されている場合、いったん終了してください。
    4. 4.Scanner Settingを起動してください。
    5. 5.オプション設定画面が表示されますので、「Port」としてGT10が接続されているCOMポート番号を、「Product Name」としてお使いの機種を選択してください。
    6. 6.メニューにしたがって、各パラメータを設定してください。
    7. 7.「ファイル」メニューから「設定データの反映」を選択してください。
      GT10のパラメータ設定が成功すると、ブザーが「ピピピ」と3回鳴って、青色LEDが3回点滅します。
