一般的なセットアップ手順について説明します。

■用意するもの

ハードウェア

• ・PC
• ・GT10Q または GT10B
• ・付属のRS-232Cケーブル

ソフトウェア、マニュアル

• ・キーボードインタフェースソフト（QR_kbif）
• ・GT10Qシリーズ用設定ソフトウェア （Scanner Setting 2D）
  または GT10Bシリーズ用設定ソフトウェア （Scanner Setting）
• ・GT10Q取扱説明書 または GT10B取扱説明書

■接続手順

GT10とPCを接続する
GT10を、付属のRS-232Cケーブルで、PCのCOMポートに接続してください。

GT10で読み取ったデータをPCで処理する準備

RS-232Cインタフェースから入力されるデータをPCで処理するには、入力されたシリアル通信信号をキーボード信号に変換します。

• 1. 1.キーボードインタフェースソフト（QR_kbif）をダウンロードし、PCにインストールしてください。
  2. 2.「QR_kbif」を起動してください。

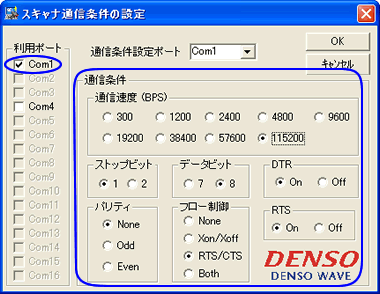

     「スキャナ通信条件の設定」画面が表示されますので、GT10が接続されたCOMポート番号を選択し、通信条件を設定してください。

  3. 3.Windowsのメモ帳などのアプリケーションプログラムを開いて、GT10で適当なバーコードを読み取ってください。
     読み取った情報が、アプリケーションプログラムの画面に表示されます。

キーボードインタフェースソフトを使用せず、入力されたシリアル通信信号を直接扱うアプリケーションプログラムを作成いただくことも可能です。

■パラメータの設定手順

QRコードメニュー（バーコードメニュー）で設定

読み取りバーコードの種類など、基本的なパラメータの設定には、QRコードメニュー（バーコードメニュー）を使用します。
設定できるパラメータ種類とメニューは、各GT10の取扱説明書をご覧ください。

設定ソフトウェア（Scanner Setting 2D / Scanner Setting）で設定

読み取りモードなど、より詳細なパラメータの設定には、設定ソフトウェアを使用します。

GT10Qシリーズ用設定ソフトウェア （Scanner Setting 2D）
GT10Bシリーズ用設定ソフトウェア （Scanner Setting）

以下の手順で、設定ソフトウェアを使用します。

• 1. 1.PCに設定ソフトウェア（Scanner Setting 2D / Scanner Setting）をインストールしてください。
  2. 2.GT10、PCをRS-232Cインタフェースで接続してください。
  3. 3.「QR_kbif」ソフトウェアが起動されている場合、いったん終了してください。
  4. 4.Scanner Setting 2D（または Scanner Setting）を起動してください。
  5. 5.以下のオプション設定画面が表示されますので、「Port」としてGT10が接続されているCOMポート番号を、「Product Name」としてお使いの機種を選択して、「OK」を押してください。
     ューにしたがって、各パラメータを設定してください。
  6. 6.「ファイル」メニューから「設定データの反映」を選択してください。
     GT10のパラメータ設定が成功すると、ブザーが「ピピピ」と3回鳴って、青色LEDが3回点滅します。
