GT10Q/GT10B(Bluetoothタイプ)セットアップ手順(USB-COM)

GT10Q-SBとBA10を購入しました。USB-COMインタフェースで接続して使用したいのですが、どのようにセットアップすればよいですか?

一般的なセットアップ手順について説明します。


■用意するもの

ハードウェア

  • ・PC
  • ・GT10Q または GT10B
  • ・BA10-RKU
  • ・BA10-RKUに付属のUSBケーブル

ソフトウェア

マニュアル


■接続手順

BA10のインタフェースをUSB-COMに変更

BA10のインタフェースを、USB-COMに設定してください。

    1. 1.BA設定ソフトウェア(BA Setting)をダウンロードし、PCにインストールしてください。
    2. 2.Active USB-COMポートドライバをダウンロードし、PCにインストールしてください。
      インストール手順の詳細については、Active USB-COMポートドライバインストールガイドをご覧ください。

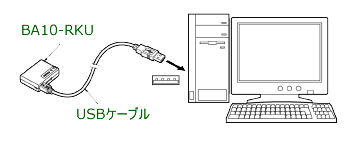

    3. 3.BA10を、付属のUSBケーブルで、PCのUSBポートに接続してください。
    4. 4.BA10の裏面にあるセットアップボタンを0.5秒以上押して、設定モードにしてください。

      設定モードに切り替わると、橙色LEDが点滅します。
    5. 5.PCで「新しいハードウェアの検出ウィザード」が自動的に開始されます。
      Active USB-COMポートドライバインストールガイドにしたがって、ドライバをインストールしてください。

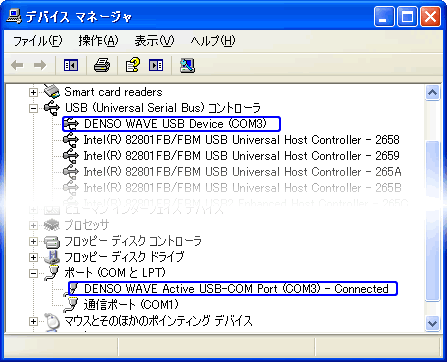

    6. 6.ドライバがインストールされたポート番号を、Windowsの「デバイスマネージャ」で確認してください。
    7. 7.PCで「BA Setting」を起動してください。
      以下の画面が表示されたら、 「OK」を押してください。
    8. 8.BA Settingで、以下の画面が表示されたら、USB-COMポートドライバがインストールされたポート番号を指定してください。
    9. 9.BA Settingで、インタフェースとして「USB-COM」を選択してください。
    10. 10.BA Settingで、「ファイル」メニューから「設定データの反映」を実行してください。
      BA10が、USB-COMインタフェースに設定されます。

GT10とBA10をBluetooth接続

GT10とBA10を接続します。

    1. 1.GT10で、接続先BA10の裏面に印刷されているバーコードを読み取ってください。

      BA10のバーコードを読み取ると、GT10は、マスターとして BA10への接続を開始します。
      接続が完了すると、GT10のブザーが2回鳴動し、緑色のLEDが0.5秒間 点灯します。BA10では、青色のLEDが点灯した状態になります。

GT10で読み取ったデータをPCで処理する準備

USB-COMインタフェースから入力されるデータをPCで処理するには、入力されたシリアル通信信号をキーボード信号に変換します。

    1. 1.キーボードインタフェースソフト(QR_kbif)をダウンロードし、PCにインストールしてください。
    2. 2.「QR_kbif」を起動してください。
      「スキャナ通信条件の設定」画面が表示されますので、BA10が接続されたCOMポート番号を選択してください。

      COMポート番号は、Windowsの「デバイスマネージャ」で確認できます。
    3. 3.Windowsのメモ帳などのアプリケーションプログラムを開いて、GT10で適当なバーコードを読み取ってください。
      読み取った情報が、アプリケーションプログラムの画面に表示されます。

キーボードインタフェースソフトを使用せず、入力されたシリアル通信信号を直接扱うアプリケーションプログラムを作成いただくことも可能です。


■パラメータの設定手順

QRコードメニュー(バーコードメニュー)で設定

読み取りバーコードの種類など、基本的なパラメータの設定には、QRコードメニュー(バーコードメニュー)を使用します。
設定できるパラメータ種類とメニューは、各GT10の取扱説明書をご覧ください。

設定ソフトウェア(Scanner Setting 2D / Scanner Setting)で設定

読み取りモードなど、より詳細なパラメータの設定には、設定ソフトウェアを使用します。

GT10Qシリーズ用設定ソフトウェア (Scanner Setting 2D)
GT10Bシリーズ用設定ソフトウェア (Scanner Setting)

以下の手順で、設定ソフトウェアを使用します。

    1. 1.PCに設定ソフトウェア(Scanner Setting 2D / Scanner Setting)をインストールしてください。
    2. 2.GT10、BA10をBluetooth接続し、BA10、PCをUSB-COMインタフェースで接続してください。
    3. 3.「BA Setting」や「QR_kbif」ソフトウェアが起動されている場合、いったん終了してください。
    4. 4.Scanner Setting 2D(または Scanner Setting)を起動してください。
    5. 5.以下のオプション設定画面が表示されますので、「Port」としてBA10が接続されているCOMポート番号を、「Product Name」としてお使いの機種を選択して、「OK」を押してください。
    6. 6.メニューにしたがって、各パラメータを設定してください。
    7. 7.「ファイル」メニューから「設定データの反映」を選択してください。
      GT10のパラメータ設定が成功すると、ブザーが「ピピピ」と3回鳴って、青色LEDが3回点滅します。
