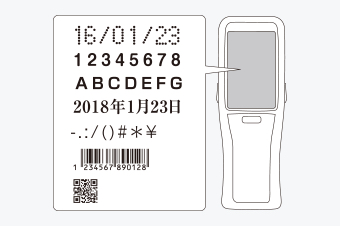

業務で使える圧倒的な文字認識性能

高性能文字認識エンジンを搭載し、圧倒的な認識性能と読み取りスピードを実現しました。OCR-Bフォントはもちろん、ドット文字やゴシックなど様々なフォントに対応しています。さらに、印刷条件などによって読み取りが難しい文字があった場合、その文字をハンディターミナルに登録することで読めるようにするユーザー辞書機能も搭載しています。安心の読み取り性能でこれまでバーコード化を進められなかった現場でも自動認識によるスピーディな作業と履歴管理を可能にします。

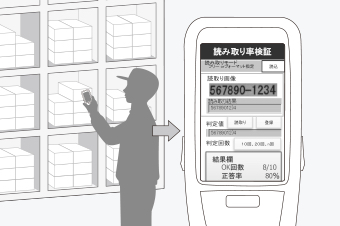

導入を支援するソフトウェアをご用意

OCR導入をサポートする、OCR読み取りテストツール&簡易アプリケーションをご用意しております。導入前には運用したいラベルを十分に読み取れるかの評価を行え、導入時には新たなアプリケーション開発を行うことなく運用を開始することができるため、安心して導入いただける上に手間も掛かりません。

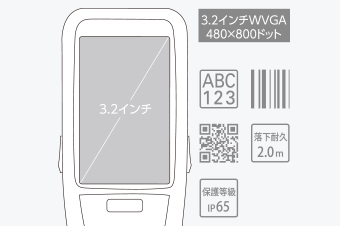

大画面・堅牢ボディ

3.2インチ高精細大画面液晶を搭載しており、OCR読み取り結果の目視確認に最適です。さらに、保護等級IP65の堅牢性、2.0mの落下耐久など、BHTシリーズで磨き上げてきた使いやすさをそのまま搭載しており、あらゆるシーンに対応します。

型式 OCR対応モデル
BHT-1461QWB-CE-O
OS Windows® Embedded Compact 7
CPU ARM Cortex-A8 800MHz
メモリ フラッシュメモリ 2.0GB(ユーザエリア:約1.2GB)
表示部 ドット数(1) 3.2インチWVGA(480×800ドット)
表示素子 液晶ドットマトリックスディスプレイ(カラー)
バックライト 白色LED
スキャナ部 方式 エリアセンサ
読み取りコード 二次元コード QRコード、マイクロQRコード、SQRC、iQRコード、
PDF417、マイクロPDF417、Maxiコード、
DataMatrix(ECC200)、GS1 Composite
バーコード EAN-13/8(JAN-13/8)、UPC-A/E、UPC/EAN(アドオン付き)、Interleaved 2 of 5(ITF)、Standard 2 of 5(STF)、CODABAR(NW-7)、CODE39、CODE93、CODE128、GS1-128(EAN-128)、GS1 Databar(RSS)
OCR 賞味期限のドット文字、印刷物の文字認識に対応
対象文字:英字(大文字)、数字、記号9種(-.:/#*¥)、
特定漢字(年、月、日、上、下)
代表フォント:ゴシック、明朝、OCR-B、ドット文字 他
最小分解能 二次元コード 0.167mm
バーコード 0.125mm
読み取り基準位置 100mm
読み取り確認 青・赤2色LED、スピーカ、バイブレータ
キー入力部 キー数 21キー(電源キー含む)+十字カーソルキー+3トリガキー
タッチパネル 抵抗膜式 動作荷重 1N
通信部 無線LAN(2) 適合規格 IEEE802.11a/b/g/n準拠
周波数 IEEE802.11a/n:5.2GHz、5.3GHz、5.6GHz帯、IEEE802.11b/g/n:2.4GHz帯
通信距離(3) IEEE802.11a/n:屋内=約50m、IEEE802.11b/g/n:屋内=約75m、屋外=約200m
通信速度(3) IEEE802.11b:11/5.5/2/1Mbps、IEEE802.11a/g:54/48/36/24/18/12/9/6Mbps、
IEEE802.11n:65/58.5/52/39/26/19.5/13/6.5Mbps
アクセス方式 インフラストラクチャモード
セキュリティ WEP40,128、WPA-PSK(TKIP,AES)、WPA2-PSK(TKIP,AES)、WPA-1x(TKIP,AES/EAP-TLS, PEAP, LEAP, EAP-FAST)、WPA2-1x(TKIP,AES/EAP-TLS, PEAP, LEAP, EAP-FAST)、802.1x(WEP/EAP-TLS, PEAP, LEAP, EAP-FAST)
Bluetooth® Bluetooth Ver.2.1+EDR準拠クラス2
カードスロット microSDHC/microSDカード(~32GB)×1
電源部 メインバッテリ リチウムイオンバッテリ
動作時間(4) 29時間(5)/27時間(6)
付帯機能 時計、スピーカ、バイブレータ、電池電圧表示、キーバックライト
環境性能 動作温度 -20~50℃(7)
保護等級 IP65
対落下強度(8) 2.0m/1.5mコンクリート床上に6面各10回(計60回)
質量 約255g
  1. 1.液晶パネルは精密度の高い技術で製造しています。有効画素数は99.99%以上ですが、0.01%以下の画素欠けや常時点灯するものがありますので、ご了承ください。
  2. 2.IEEE802.11a/n:5.2GHz(W52)、5.3GHz(W53)は屋内使用限定となります。
  3. 3.通信距離は参考値であり、実際の環境条件により変化します。通信速度は規格による理論値であり、実際の通信速度を保証するものではありません。
  4. 4.動作時間は常温での参考値であり、使用条件により変化します。
  5. 5.5秒間に1回のOCR読取り。バックライトレベル1。
  6. 6.無線常時接続の下、OCR読み取り:無線通信:画面書き替え:待機=1:1:1:20の場合。バックライトレベル1。
  7. 7.充電時は0~40℃となります。
  8. 8.常温での試験値であり保証値ではありません。

外形寸法

寸法図

通信

BHTと上位機器とのデータ通信および充電を行う置き台。

  型式 機能 通信方式 充電時間 使用電源 寸法(mm) 希望小売価格
CU-AR1-14 CU-AL1-14 CU-AU1-14 CU-AR1-14 RS-232C通信+本体充電 RS-232C 約3時間 ACアダプタ 110(D)×95(W)×109(H) オープン
CU-AL1-14 Ethernet通信+本体充電 Ethernet
(100BASE-TX)
約3時間 ACアダプタ 110(D)×95(W)×109(H) オープン
CU-AU1-14 USB通信+本体充電 USB2.0 Full Speed準拠 約12時間 接続先より供給/ACアダプタ 110(D)×95(W)×109(H) オープン

充電

BHT本体充電タイプ、予備カートリッジ充電タイプを各種ラインナップ。

  型式 特長 充電時間 使用電源 希望小売価格
CH-A4-14 CH-A4-14 BHT-1400本体を4個まで充電可能 - - -
CH-1104 BT-110LA-14を4個まで充電可能 3時間 ACアダプタ オープン

電源

BHT‐1400シリーズのバッテリラインナップ

  型式 特長 希望小売価格
- BT-140LA-C リチウムイオンバッテリ(バッテリ蓋付き) オープン
- BT-140LA リチウムイオンバッテリ(バッテリ蓋なし) オープン

ケース類

  種類 形式 対応シリーズ 希望小売価格
ソフトケース SCBHT-1400 BHT-1400シリーズ共通 オープン
腰用ケース WHBHT-1400 BHT-1400シリーズ共通 オープン
ネックストラップ NSBHT-1300 BHT-1400シリーズ共通 ¥1,200

付属品

※バッテリおよびバッテリ蓋は同梱されておりません。

設定ソフト

型式 備考
キーボードインターフェイスソフトウェア[kbifCE](Free) このソフトウェアはシステムにあらかじめインストールされています。
SQRC Setting -
