デンソーウェーブ、細長く狭いスペースにも印字できる 長方形型の新しいQRコード「rMQRコード」を開発

2022.05.25
~小型部品の個体管理から伝票・チケットの情報管理まで、
QRコードの優れた読み取り速度とデータ容量で幅広く貢献~
 デンソーウェーブは、長方形型の新しいQRコード(注1)rMQRコード(アール・エム・キューアールコード:長方形マイクロQRコード)」を開発しました。rMQRコードは、QRコードの特性である優れた読み取り速度とデータ容量を持ちながら、細長く狭いスペースへの印字を実現するもので、製造業をはじめとした幅広い業界において、情報や資源の効率的な管理・運用に貢献します。また、rMQRコードは国際規格(ISO)を取得しており、世界中のすべてのユーザーに自由に安心して使っていただけます。
(規格番号:ISO/IEC 23941:2022)

■rMQRコードの開発背景
 デンソーウェーブは1994年、QRコードを開発しました。QRコードは優れた読み取り速度とデータ容量を持ち、また、パブリックドメインであることから、世界標準となり幅広い分野で活用されています。次いで小型の「マイクロQRコード(注2)」を開発するなど、デンソーウェーブは、社会やお客様の課題解決のためにQRコードを進化させてきました。一方、「人」と「モノ」と「情報」をつなぐIoT化が加速する現代において、製造業では、品質管理や業務効率化を促進するため、電子部品をはじめとする超小型部品の個体管理のニーズが高まっています。また、幅広い業界で伝票や帳票における情報管理の動きが進む中、余白のスペースが限られているためコードを印字できないといった課題がありました。さらにデンソーウェーブは、利便性を向上させた新しいQRコードを活用することで、企業や行政から、多様化する個人のニーズに寄り添ったサービスが提供される社会の到来を予測しています。そこで、幅広い業界が持つ「小さなスペースに多くの情報を格納したい」というニーズに応えるべく、rMQRコードを開発しました。

■rMQRコードの特長

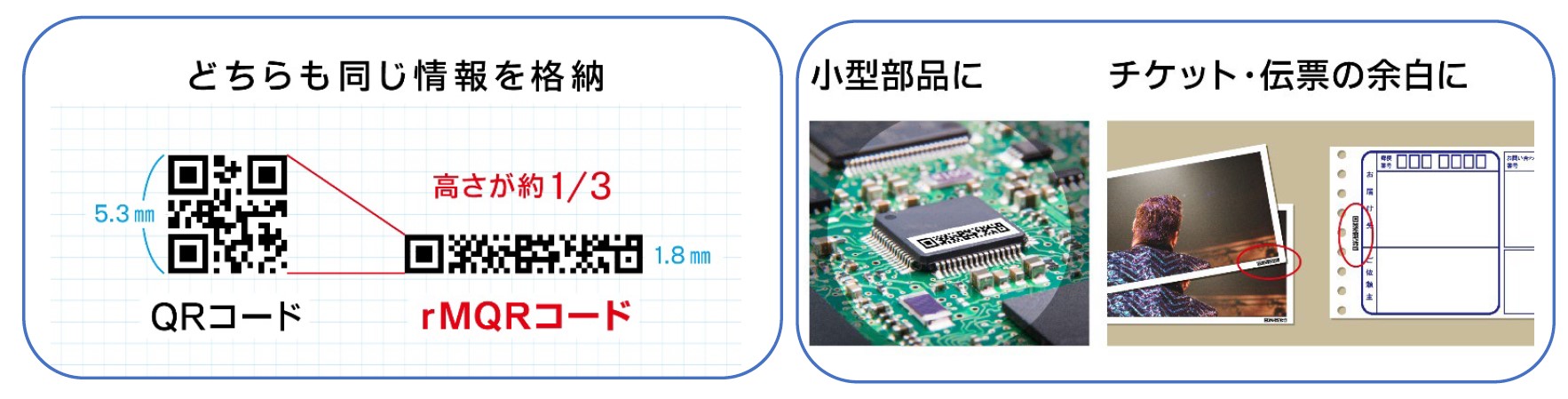

(1) 余白になりがちな細長く狭いスペースに大容量データを格納可能なため、
高さ寸法が制限された小さなスペースでの情報管理やモノのデザイン性向上に寄与。
→QRコードの技術を展開することで、QRコードでは対応できなかった細長く狭いスペースへの印字と、最大で数字で361文字、英数字で219文字、漢字で92文字もの大容量データの格納を両立。

(2)QRコードと同様の高速読み取りが可能。
→QRコード同様の構成パターンを配置することで、高速読み取りを実現。

(3)国際規格を取得しているため、誰でも安心して使用可能。
→デンソーウェーブが開発したQRコード、マイクロQRコードに続き、国際規格を取得。誰もが自由に安心して使うことができます。
(規格番号:ISO/IEC 23941:2022)

■活用イメージと今後の展望
 工場やサプライチェーンにおける部品単位のトレーサビリティや、デザイン性が重視されるブランド品、伝票・帳票での情報管理をはじめとしたDXに関わる新たな幅広い分野に貢献します。デンソーウェーブは、5月から順次、rMQRコードに対応する製品をリリースする予定です。デンソーウェーブはQRコード開発会社として、今後も、QRコードを活用したソリューションや、新型QRコードの開発を通し、社会の皆様の課題解決に貢献します。


<参考資料>

■各コードの仕様と比較
  rMQRコード QRコード(注1) マイクロQRコード(注2)
イメージ
※英数字6文字(123Abcを格納した場合
コードの大きさ 最大 17セル×139セル
最小 7セル×43セル
11セル×27セル
最大 177セル×177セル
最小 21セル×21セル
最大 17セル×17セル
最小 11セル×11セル
情報量(最大) 数字 361文字
英数字 219文字
バイナリ 150文字
漢字 92文字
数字 7,089文字
英数字 4,296文字
バイナリ 2,953文字
漢字 1,817文字
数字 35文字
英数字 21文字
バイナリ 15文字
漢字 9文字
誤り訂正
(データの復元可能率)
レベルM(約15%)
レベルH(約30%)
レベルL(約7%)
レベルM(約15%)
レベルQ(約25%)
レベルH(約30%)
レベルL(約7%)
レベルM(約15%)
レベルQ(約25%)
■使用イメージ

医療機器・医薬品での安全管理
小さく細長い形の医療機器・医薬品の個別管理も、rMQRコードで実現。ひずみや汚れにも強い。
製造ラベルや値札でのデータ管理
これまでより省スペースに大容量のデータを格納できるため、より質の高いトレーサビリティが実現。また、値札ラベルでは余白が増え、より多くの情報を表示できる
◇本コードに関するお問合せ
株式会社デンソーウェーブ カスタマーデスク
Tel:0120-585-271 FAX:03-6367-9729
https://www.denso-wave.com/ja/adcd/contact/inquiry/
