プログラムのダウンロード | 通信ユニット(CU)、RS-232C

通信ユニット(CU)、RS232Cでダウンロード

概要

RS232C接続タイプのCUを介して、ファイルをダウンロードします。

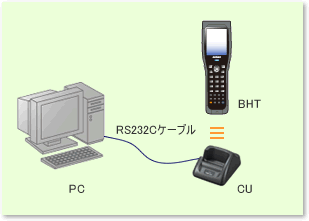

用意するもの

ハードウェア
  • PC
  • BHT
  • 通信ユニット(RS232C接続タイプ)
  • RS232Cクロスケーブル
ソフトウェア、マニュアル

必要なソフトウェアのインストール

BHT-BASIC4.0転送ユーティリティのインストール

プログラムファイルを転送するためのツールをインストールします。

  1. BHT-BASIC4.0転送ユーティリティをダウンロードしてください。
    → 開発PC用にダウンロード
    → 運用PC用にダウンロード
  2. ダウンロードされたファイルを解凍し、インストールしてください。

ファイルのダウンロード

ダウンロード環境の準備
BHTの準備
  1. [SF]キー、[1]キーを押したまま電源をオンすると、システムメニューが起動します。
    [SET SYSTEM] - [COMMUNICATION] - [OPTICAL] - [PARAMETER]を選択してください。
    通信速度設定メニューが表示されます。
    使用する通信速度を選択してください。
    ここでは、BHTとCU間の通信インタフェースを定義しますので、(IrDA)の設定を変更します。

    （注）メニューや項目番号は、BHTによって異なります。
PCの準備
  1. 転送ユーティリティを起動してください。
  2. [オプション(O)]メニュー、[通信プロトコル選択(P)]を選択し、通信プロトコルが「YMODEM(Batch)」に設定されていることを確認してください。
    ここでは、通信プロトコルとしてYmodemを使用することを前提としています。Ymodem以外の場合、変更が必要です。
  3. [オプション(O)]メニュー、[通信オプション設定(O)]を選択してください。
  4. 通信オプション設定メニューが表示されます。
    使用する環境にあわせて、通信ポート、通信速度などを設定してください。

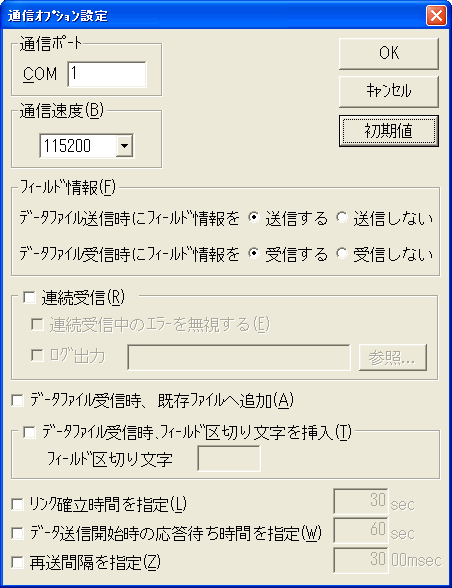

    【YMODEM(Batch)選択時の通信オプション設定画面】
ダウンロード
  1. BHTの[SF]キー、[1]キーを押したまま電源をオンしてシステムメニューを起動し、[DOWNLOAD]を選択してください。

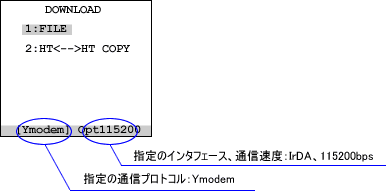

    ダウンロードメニューが表示されます。
  2. [FILE]を選択してください。
    ここでは、通信プロトコルとしてYmodemを使用することを前提としています。Ymodem以外の場合、変更が必要です。


    " ** Waiting **"と表示され、ダウンロード待ち状態になります。

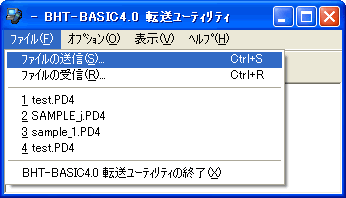

  3. BHT-BASIC4.0転送ユーティリティの [ファイル(F)]メニュー、[ファイルの送信(S)]を選択し、[ファイルの送信]ダイアログボックスを表示させてください。

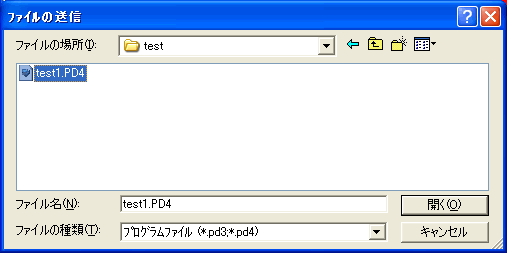

  4. 作成したユーザプログラムを選択し、[開く(O)]をクリックしてください。
  5. ファイルのダウンロードが開始され、進捗画面が表示されます。
  6. ダウンロードが正常終了すると、以下の画面が表示されます。
    ＜BHTの正常終了画面＞

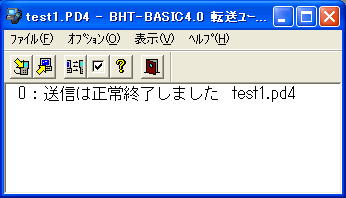

    ＜BHT-BASIC4.0転送ユーティリティの正常終了画面＞
