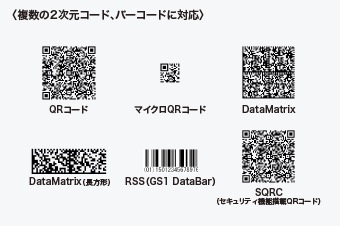

マルチコード対応

自動車業界で標準的に使用されているQRコードをはじめ、様々な2次元コード・バーコードの読み取りに対応しています。

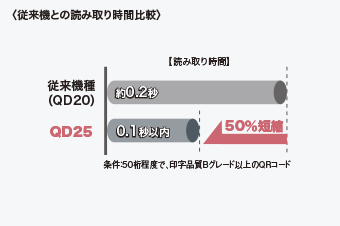

超高速読み取り

従来機比約2倍の高速読み取りを実現。さらに移動体の読み取りも可能とし、タクトタイムの短縮や生産性の向上を実現します。

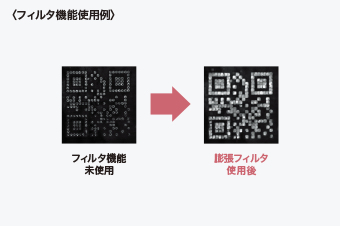

フィルタ機能搭載

フィルタ機能により、従来、読み取りが困難であった印字状態の悪い読み取りにも対応。様々な製品のトレーサビリティを実現します。

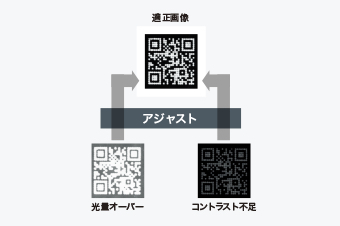

オートアジャスト機能

コード状態に「劣化」や「ばらつき」が発生した場合、光量や画像処理条件を自動で調整し、読み取り。読み取りエラーの低減に貢献します。

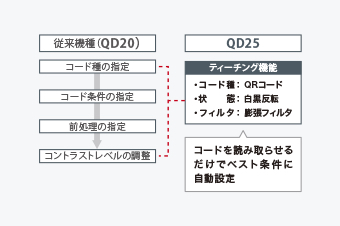

ティーチング機能

読み取り対象のワークの印字状態に合わせた、読み取り条件を自動的に検出。導入時の作業負荷を、大幅に軽減します。

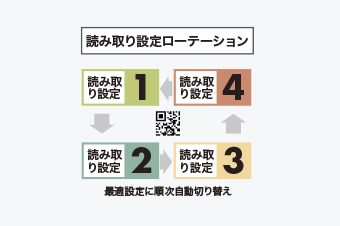

デコードローテーション機能

読み取り条件を4種類登録し、自動切り替えで読み取り可能。異なるワークの混在、印字状態のばらついたラインにおいても、ラインを止めることなく運用することが可能。

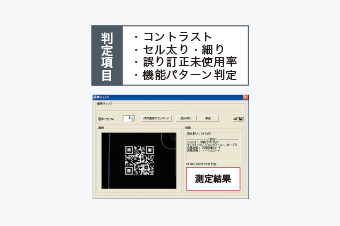

印字判定機能

コントラストやセルの状態など、コードの印字状態を測定し、導入前の印字調整を強力にサポートします。

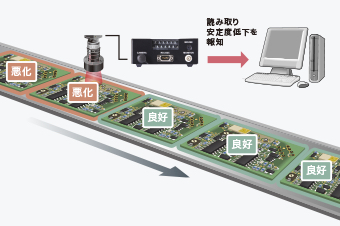

読み取り安定度監視機能

ライン運用中、印字状態や読み取り環境の変化による読み取り安定度低下を報知。読み取りエラーを未然に防止します。

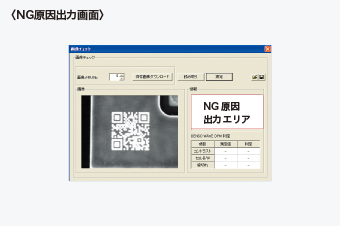

読み取りNG原因解析機能

万一、読み取りエラーが発生した際も、設定ソフト"QD Setting"で読み取りNG原因を解析。印字や読み取り環境の「カイゼン」をサポートします。

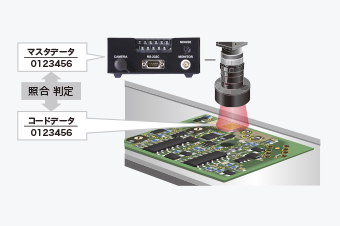

データ照合機能

QD25に登録したマスタデータ(最大50個)と読み取ったコードのデータを照合できるので、異品チェックやラベル貼り間違えの防止システムを安価に構築します。

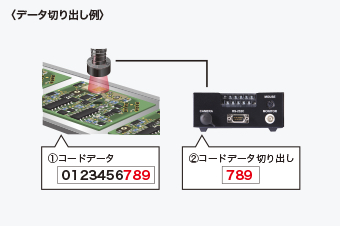

データ編集機能

簡易プログラミング機能「ADFスクリプト」に対応。データの並び替え・切り出し・変換など、データ編集を自由自在に行なえ、上位機器の負荷を軽減します。

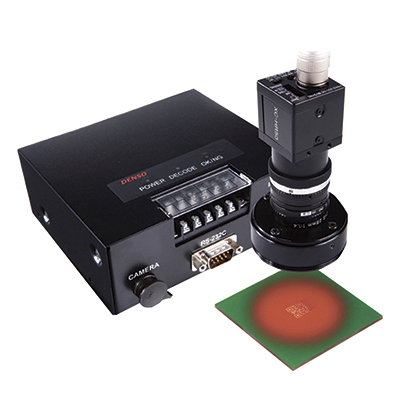

型式 QD25
読み取り部 読み取りコード 2次元コード QRコード、マイクロQRコード、SQRC、iQRコード、DataMatrix(ECC200)、PDF417、
マイクロPDF417、Maxiコード、EAN.UCC Composite(GS1 DataBar Composite)
バーコード EAN-8/13、UPC-A/E、UPC/EAN(アドオン付き)、 CODE39、CODABAR(NW-7)、
Interleaved 2 of 5、CODE128、GS1-128(EAN-128)、RSS(GS1 DataBar)
スキュー角 360°
仰角・傾角 レンズ・接写リングによる
カメラ 専用VGA/1線式
レンズ -
接写リング -
照明 -
機能 画像メモリ 最大20画像
モニタ表示 設定メニュー、読み取り結果、読み取りテスト結果、読み取りコード画像
操作部 モニタ出力 NTSC/EIA
コンソール入力 PS/2 マウスインターフェイス(活線挿抜可能)
外部入出力 入力 トリガ、モード1、モード2
出力 読み取りOK/NG、照合OK/NG、READY、シャッタータイミング、読み取り安定度監視
通信I/F 方式 RS-232C
転送速度 115.2Kbps. Max
電源 コネクタ D-sub9ピン(オス)
定格電圧 DC24V、1A
環境条件 使用温度範囲 0~50°C
使用湿度範囲 10~85%RH(結露・結氷のないこと)
質量 約510g

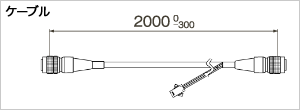

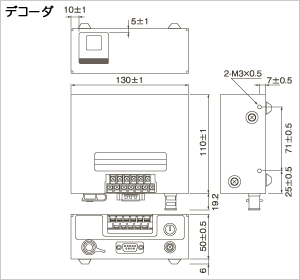

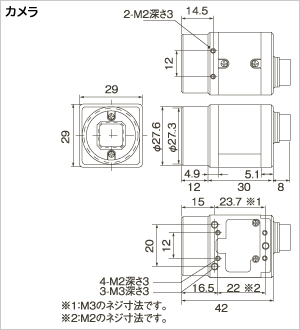

外形寸法

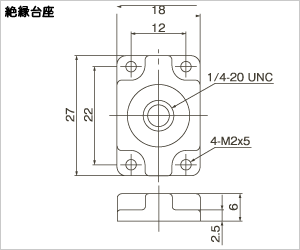

外形寸法 外形寸法

外形寸法 外形寸法

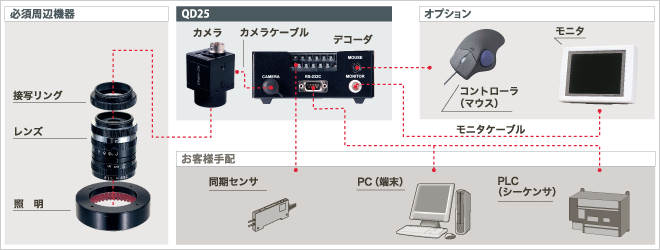

システム構成

QD25 オプション品一覧

レンズ

接写リング

照明

名称 型式
照明 斜光照明(シャワー)
斜光照明(ローアングル)
同軸斜光照明
透過照明

付属品

  • ・デコーダ
  • ・カメラ
  • ・カメラケーブル

スキャナ設定用ソフトウェア

QD25の各種パラメータをパソコンから設定するソフトウェア

型式 特長
QD Setting(Free) QD25の各種パラメータをパソコンから設定するソフトウェア

キーボードインターフェイスソフトウェア

スキャナからのデータを、キーボードからの入力のように変換するソフトウェア

型式 特長
QR_kbif(Free) スキャナから読み取った情報を受信し、あたかもキーボードから入力されたかのように変換するソフトウェア

SQRC設定用ソフトウェア

型式 特長
SQRC Setting SQRCの暗号キー生成・機種登録をパソコンから設定するソフトウェア
