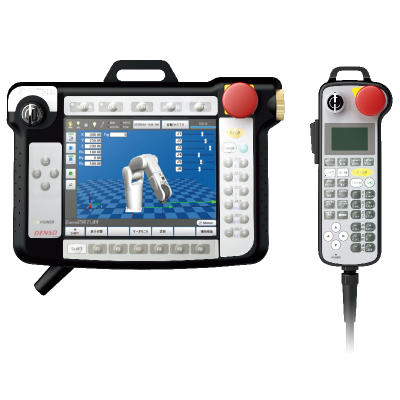

다기능 티칭 펜던트

티칭 펜던트는 프로그램 작성과 티칭 작업을 위한 입력, 조작 장치입니다. 외부자동운전 이외 모든 조작을 티칭 펜던트로 조작할 수 있습니다.
7.5형 TFT 액정을 탑재하여 컬러 표시, 터치패널로 작업 효율을 향상시킵니다.

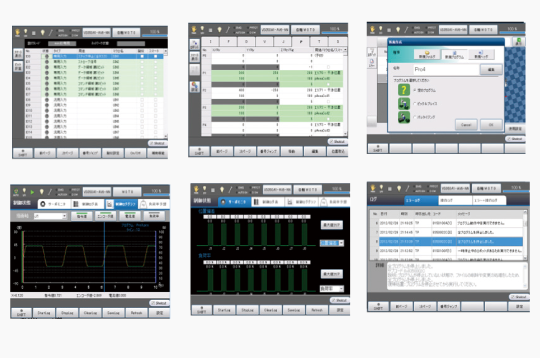

  • GUI 향상으로 작업 효율이 UP

    보기 편한 메뉴 구성과 사용하기 편한 조작성을 구현. GUI와 각 기능도 향상하여 펜던트 상에서 로봇 도입에 관한 시뮬레이션을 확인할 수 있으며 작업 시간도 단축 가능합니다.

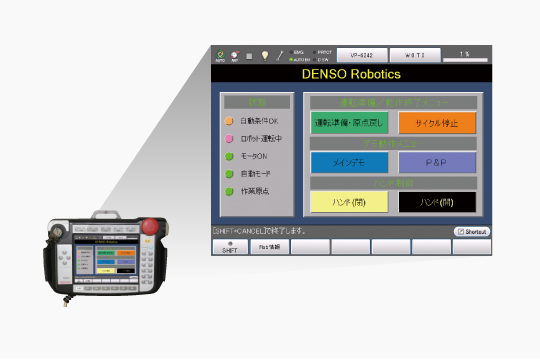

  • 조작판 기능으로 화면 커스터마이즈가 가능

    로봇과 주변 기기의 조작판으로 티칭 펜던트 화면을 커스터마이즈 가능합니다.

  • Enable 스위치 탑재

    3 포지션 타입의 Enable 스위치를 탑재.

  • 보호 등급

    IP65 방적 대응.

미니 펜던트

미니 펜던트는 로봇의 수동 동작, 프로그램 기동, 티칭 등을 하는 입력, 조작 장치입니다.
프로그래밍 기능은 장착되어 있지 않으므로 WINCAPSⅢ 또는 WINCAPSⅢ Light와 조합하여 사용하면 프로그래밍, 티칭을 효율적으로 할 수 있습니다.

  • Enable 스위치 탑재

    3 포지션 타입의 Enable 스위치를 탑재.

  • 보호 등급

    IP65 방적 대응.

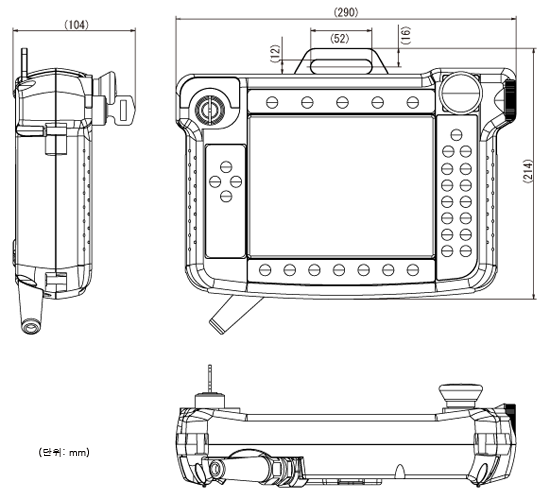

티칭 펜던트

항목 다기능 티칭 펜던트
형식 TP-RC7/8
전원 DC24V(컨트롤러에서 공급)
표시 LCD 백라이트 부착 액정 표시
7.5형 TFT 컬러 LCD、640×480픽셀
LED 3개(POWER、MOTOR、LOCK)
조작 스위치 & 키 비상 정지 버튼、데드맨 스위치、조그 다이얼、모드 전환 스위치、모터 키、록 키、로봇 선택 키、동작 모드 키、속도 키、커서 키、정지 키、OK 키、취소 키、移이동 방향 키、시프트 키、펑션 키
터치 패널  LCD 화면을 터치 패널로서 사용
비상 정지 버튼 4B접점、4회로 출력(강제 괴리형)
데드맨 스위치
(인에이블 스위치)
3포지션 타입(OFF-ON-OFF)、2회로 출력
모드 전환 스위치 키 부착 3 포지션 전환 (AUTO、MANUAL、TEACHCHECK)
주: 키가 부착된 것만 모드 전환 가능
설치조건 온도0-40℃、습도90%RH이하(결로 없을 것)
보호등급 IP65
질 량 1.3kg이하
케이블 길이 4m、8m、12m
  1. 취급상의 주의
  2. 1.LCD는 유리 제품이므로 낙하 등의 강한 충격을 가하지 마십시오.
  3. 2.터치 패널 표면(LCD 화면)은 흠집이 생기기 쉬우므로, 조작은 반드시 손가락으로 하고 펜 끝 등 뾰족한 것은 사용하지 말아 주십시오.

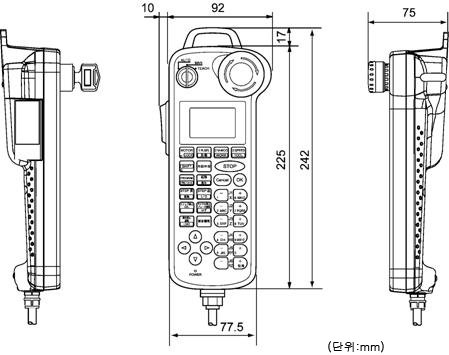

미니 펜던트

항목 미니 펜던트
분류   형식 케이블 길이 키 시트 표기 데드맨 스위치
(인에이블 스위치)
국내 사양 MP7/8J3P4 4m 일본어 3POS
MP7/8J3P8 8m 일본어 3POS
MP7/8J3P12 12m 일본어 3POS
해외 사양 MP7/8E3P4 4m 영어 3POS
MP7/8E3P8 8m 영어 3POS
MP7/8E3P12 12m 영어 3POS
전원 24V(컨트롤러에서 공급)
표시 LCD 액정 표시 128×64픽셀
LED 3개 (POWER, MOTOR, SHIFT)
조작 멤브렘 스위치×33개、비상 정지 버튼、
데드맨 스위치、모드 전환 스위치
비상 정지 스위치
(비상 정지 버튼)
4B접점、4회로 출력(강제 괴리형)
데드맨 스위치
(인에이블 스위치)
3포지션 타입(OFF-ON-OFF)、2회로 출력
모드 전환 스위치 키 부착 3 포지션 전환  (AUTO, MANUAL, TEACHCHECK)
주: 키가 부착된 것만 모드 전환 가능
설치조건 온도0~40℃、습도90%RH이하(결로 없을 것)
보호등급 IP65
질 량 약0.3kg (접속 케이블부 제외)(*1)
케이블 길이 4m、8m、12m
부속품 WINCAPS (3) Light
  1. *1.케이블부의 질량은 4m가 약 0.2kg, 8m가 약 0.4kg, 12m가 약 0.6kg입니다.
  표준 타입
