条码扫描的构成

条码读取的原理

  1. 1.条码由白色和黑色的条形组成,扫码仪用光对准黑白色条形,捕捉其反射光,并将黑白转换为2值的数字信号,从而读取数据。
  2. 2.白色部分的反射光强,黑色部分的反射光弱。传感器接收该反射光并获得模拟波形。
  3. 3.用模数(A/D)转换器将模拟信号转变为数字信号。(2值化)
  4. 4.从获得的数字信号识别代码体系,从而读取数据。(解码处理)

扫码仪的种类

CCD方式

用半导体元件将被称为CCD(电荷耦合器件)的光信息转换为电气信号来读取条码的方式。

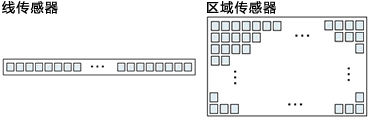

扫码仪使用的CCD传感器采用横向排列的线性传感器元件。(数码照相机或二维码扫码仪使用的CCD则采用纵横排列的范围传感器元件)
CCD方式的扫码仪内置有照明灯,将该照明灯对准条码,用CCD捕捉条码的反射光来读取条码。一次即可读取条码,具有读取速度快的特点。此外,由于没有运动部件,耐环境性能优越。

激光方式

将激光对准标签表面,用传感器(激光受光元件)捕捉其反射光来读取条码的方式。 将一条激光反射到正在工作的反射镜上,并扫取左右两侧,来读取条码。 使用激光可以读取远处的条码标签或宽幅条码标签。

笔式

扫码仪内部只有可捕捉LED光源及其反射光的传感器。必须由人移动扫码仪来对条码进行扫描,因此需要有一个习惯操作的过程。
笔式扫码仪结构简单,价格便宜。
