FD2

从极小编码到远距离读取,应对范围广泛

  • 特点
  • 规格、尺寸
  • 系统配置
  • 软件

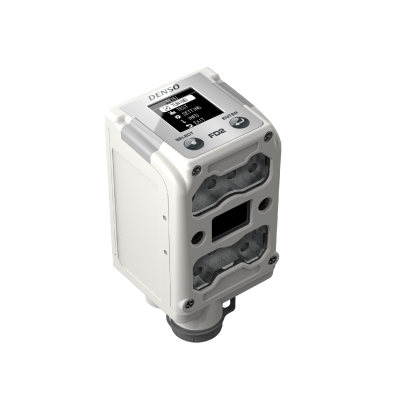

FD2是一款实现了稳定读取的固定式扫描器,通过200万像素的高分辨率传感器,可读取印于极小零部件乃至大型零部件上的编码。密集生产线也可轻松引进,手掌大小的机身中凝聚了可读取多种工件的功能,为制造现场的DX化做出贡献。


支持读取rMQR码

“rMQR码”是一种新型QR码,可印于细长狭窄的空间中,本扫描器支持读取“rMQR码”。扩展了应用范围。(读取时需更新最新固件)

特色1:各种编码读取功能一体化。无需选择符合工件的镜头、照明

·采用一体化设计,内置自动对焦镜头、高辉度照明、消除镜面反射滤光片。


·采用节省空间的小型设计,为生产线的小型化做出贡献。




·根据安装距离自动对焦


·包括亮度、镜面反射控制、滤光片等在内,可从约200万种条件中自动检测/调节至最佳条件。


·从表面反射能力强的拉丝金属材料、圆筒曲面,到反射能力弱的铸件表面材料,均可控制偏振光,自动设置最佳条件。





特色2:3步即可自动设置最佳读取条件​

特色3:为了匹配客户的生产线,推出了支持不同读取距离、视野的两种机型

  ·除了安装于生产线侧面或较高位置的可读取多种工件的标准视野型以外,还推出了可应对环境更加密集的广角视野型。


  ·采用200万像素的高分辨率CMOS图像传感器。从极小工件到远距离读取均可应对。


  ·应用蒸镀铝膜反射镜的照明系统,实现了极其精细且清晰的摄像。

特色4:包括极小尺寸、受损、弯曲或变形在内。难以读取的编码也可精确读取。

  ·可消除因标签材料的影响,以及附着于标签表面的污垢或受损、变色等造成的模糊噪声信号,大幅度提高了受损标签的读取成功率。

其他便利功能

・搭载大型LED,可立即确认运转状态。

・采用了可直观对位的引导标记。

・配备“读取稳定度输出”“印刷检验”功能,为确切应用提供支持。

  • 根据国家和地区的不同销售状况也会有所不同。详情请咨询。
型号

标准视野型

广角视野型

FD2-HS1000-ERU

FD2-HW1000-ERU

扫描仪部位 传感器

图像传感器  1600x1200像素

可读编码 二维码

QR Code, SQRC, Micro QR Code, rMQR Code, DataMatrix(ECC200),

PDF417, Micro PDF417、Maxi Code、GS1 Composite(GS1 DataBar Composite)

条形码

EAN-8/13、UPC-A/E(Add-on embedded)、CODE39、CODABAR(NW-7)、
Interleaved 2 of 5、CODE128、GS1-128(EAN-128)、RSS(GS1 DataBar)

最小分辨率 二维码

0.06 mm

条形码

0.08 mm

读取距离

110~1200 mm

50~720 mm

读取视野

185×148 mm(读取距离600mm时)

384×307 mm(读取距离600mm时)

调节

自动对焦、照明及滤光片自动调节

读取条件设置数

16

通讯 接口

Ethernet、RS-232C

工业协议

支持EtherNet/IP、ORiN

输入输出控制

 输入2个、输出3个

输入电源

DC24V±10%

保护等级 保护等级 IP65
使用温度范围

-10~45℃

抗振动

振动频率10~500Hz、扫描11分钟、单振幅0.75mm(加速度上限100m/s2)



尺寸

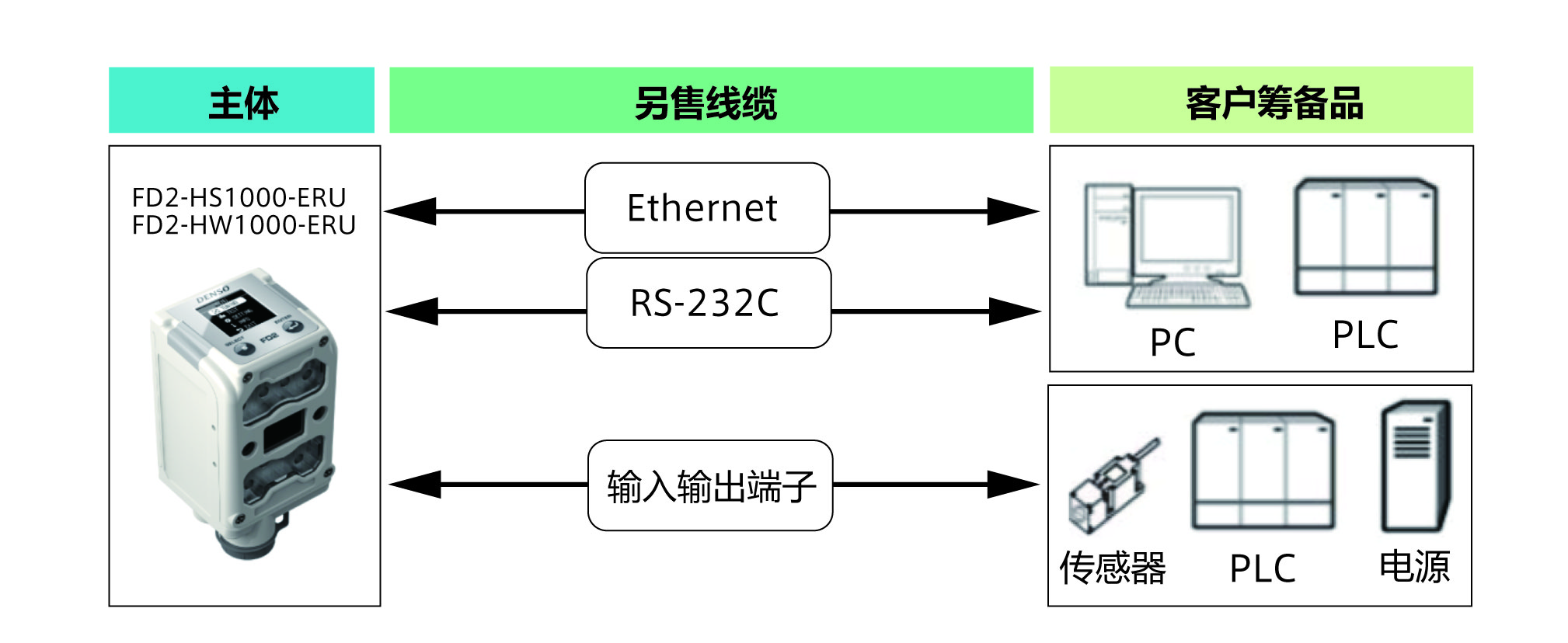

系统配置

扫描仪设定用软件・驱动程序
