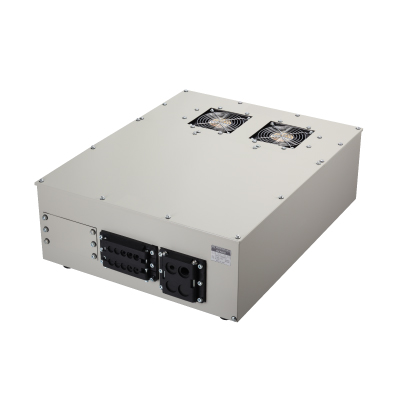

  가혹한 환경에서도 버티는 보호 등급 IP54

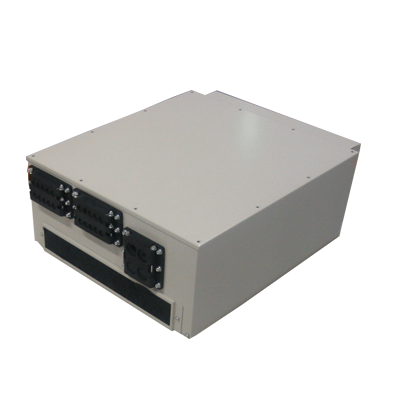

  기존의 '컨트롤러 보호 박스'와 동등한 보호 등급 IP54임에도
  가격 부담은 줄었습니다.

•

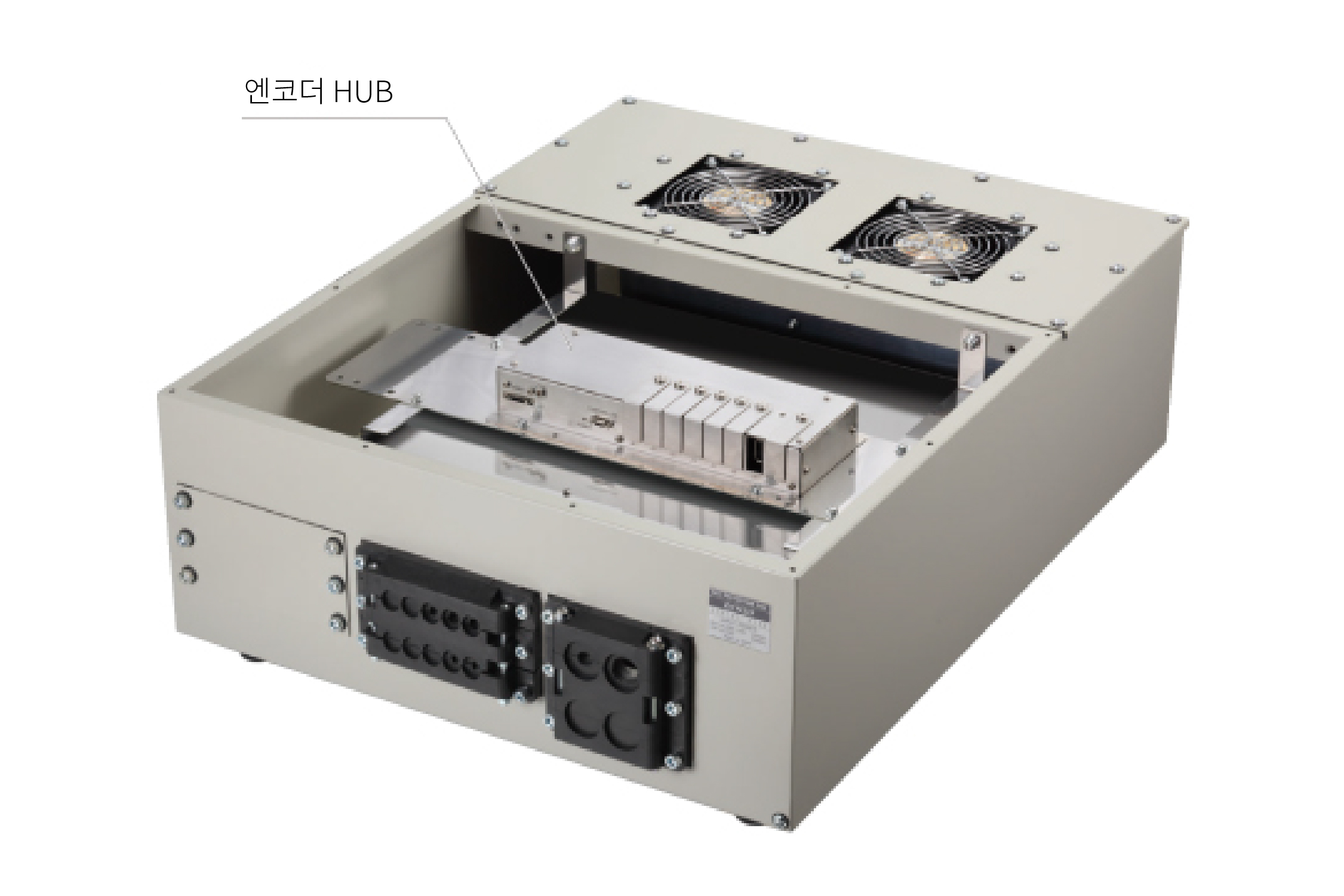

  옵션 제품 수납 가능

  엔코더 HUB를 박스 안에 수납할 수 있습니다.



·VM 시리즈
·VS-068, 087+부가 축
·MC8(모터 허용 합계 2,000W 이상)
을 사용하시는 분은 기존의 '컨트롤러 보호 박스'
를 사용해 주세요.

사양

항목			RC8 컨트롤러 보호 박스 Light
적용 컨트롤러			RC8형 컨트롤러(엔코더 HUB 내장 가능)*²
사용 환경(온도, 습도)		운전 시	0~40℃, RH90% 이하(결로가 없을 것)
		보관·운송 시	-10~60℃, RH75% 이하(결로가 없을 것)
보호 구조			IP54 상당
설치 방향			자립 거치
질량			약 17.5kg(로봇 컨트롤러 미포함)
전원*¹	3상		AC185-253V(AC200V-7%~AC230V+10%)
	단상		AC207-253V(AC230V±10%)

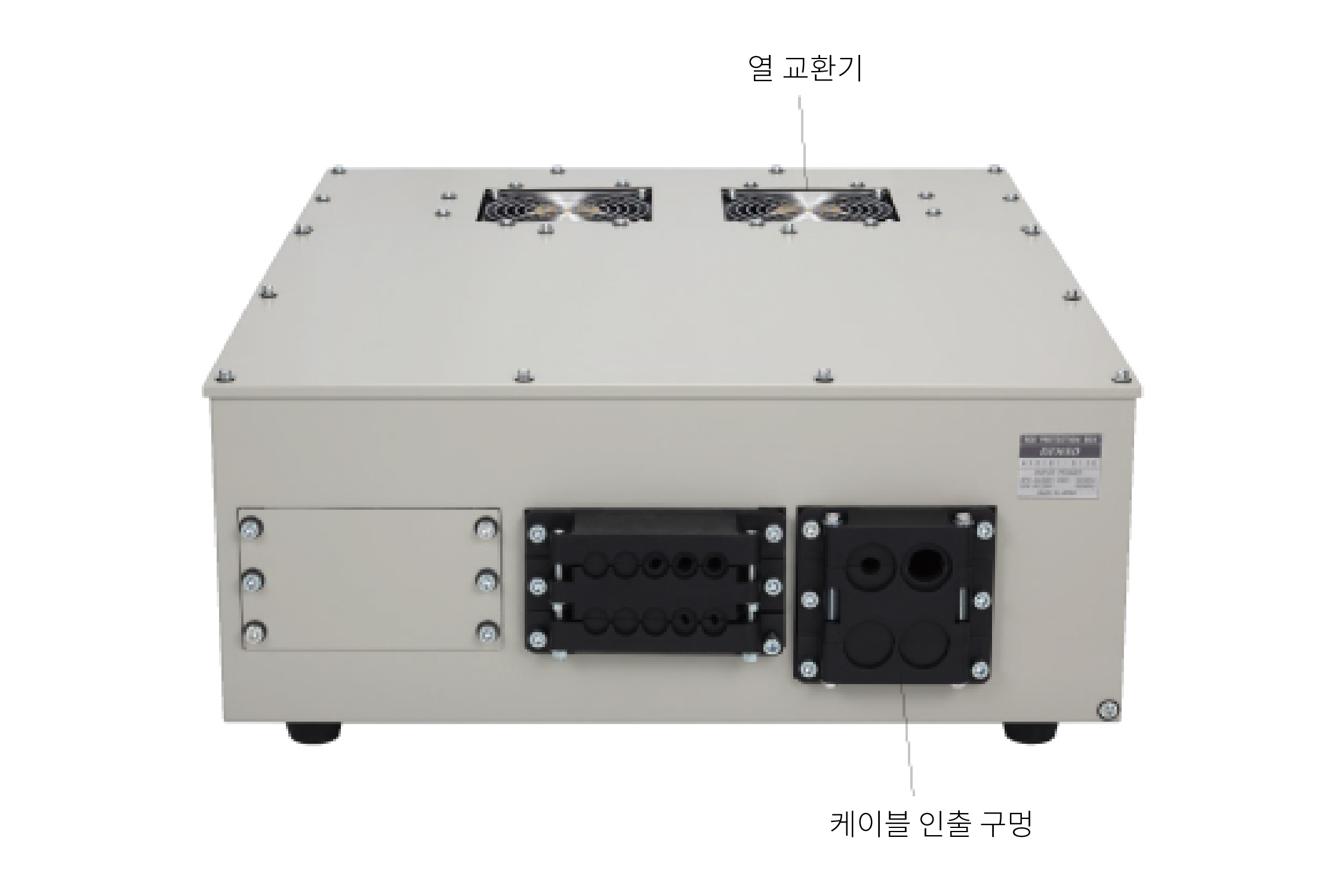

열 교환기
	냉각 능력		25W/K(온도 차 1℃ 계산값)
	전원		컨트롤러용 전원에서(단자대 분기의 단상 AC200V 사용)

1. *¹.RC8 단독 사용 시 전원 사양과 다릅니다.
2. *².VM 시리즈/VS-068, 087+부가 축/MC8(모터 허용 합계 2,000W 이상)을 사용하시는 분은 기존의 '컨트롤러 보호 박스'를 사용해 주세요.

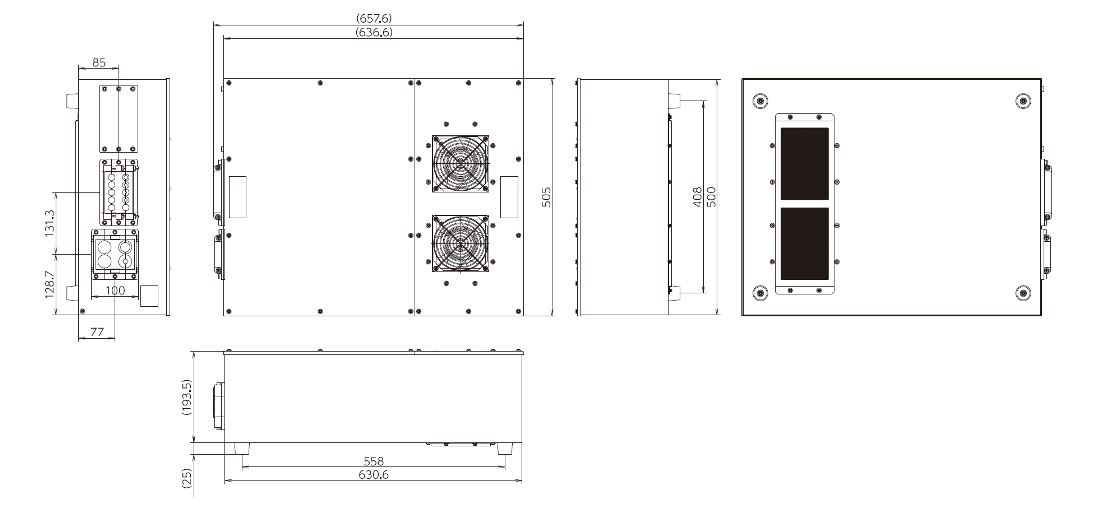

외형 치수 도면
