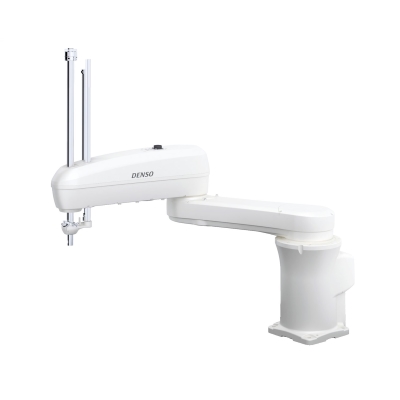

水平多関節ロボット内で最大のアーム長・ 可搬質量を持ち、豊富なラインアップを揃えています。
アーム長|600~1000mm
Z軸|100・150・200・300・400mm
最大可搬質量|10・20kg
標準サイクルタイム|0.29秒
上下軸に、「ラック&ピニオン機構」と「重力バランスエアシリンダー」を採用。重量物の搬送時に威力を発揮します。
可搬質量は、10kgと20kg仕様を準備。重量物搬送への用途拡大。
悪環境下でも使用可能な「防塵防滴タイプ」や、省スペース設備作りに役立つ「天吊りタイプ」を品揃え。また米国のUL規格に対応した「UL仕様」も準備。
項 目 | 単 位 | 仕 様 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|

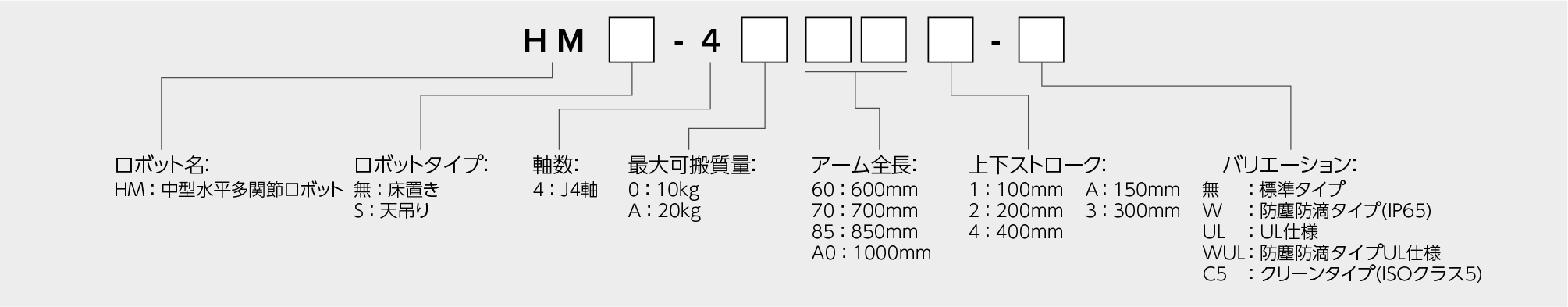

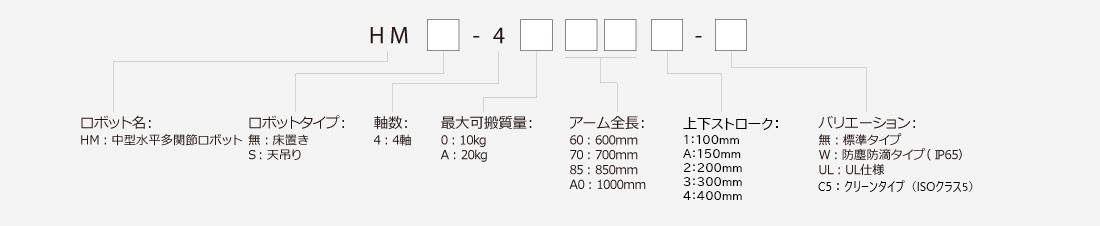

本体形式(*1) | - | HM-4060* | HM-4A60* | HM-4070* | HM-4A70* | HM-4085* | HM-4A85* | HM-40A0* | HM-4AA0* | |||
軸数 | - | 4 | ||||||||||
位置検出方式 | - | アブソリュートエンコーダ | ||||||||||
駆動モータ/ブレーキ | - | 全軸ACサーボモータ/Z軸重力バランスエアシリンダ/Z軸モータブレーキ | ||||||||||
アーム全長(第1+第2) | mm | 600(250+350) | 700(350+350) | 850(350+500) | 1,000(500+500) | |||||||
動作角度およびストローク | J1(第1軸) | ° | ±165 | |||||||||
J2(第2軸) | ±143 | ±147 | ||||||||||
Z(第3軸)(*) | mm | *=1:100、*=A:150、*=2:200、*=3:300、*=4:400(*4) | ||||||||||
T(第4軸) | ° | ±360 | ||||||||||
最大可搬質量 | kg | 10 | 20 | 10 | 20 | 10 | 20 | 10 | 20 | |||
合成最大速度(ツール取付面中心) | アーム先端 | mm/sec | 8,780 | 9,570 | 11,450 | 11,390 | ||||||
Z | 2,760 | |||||||||||
T | °/sec | 2,220 | 1,540 | 2,220 | 1,540 | 2,220 | 1,540 | 2,220 | 1,540 | |||
標準サイクルタイム(*2) | sec | 約0.2秒台 | 約0.3秒台 | |||||||||
位置繰り返し精度(ツール取付面中心)(*3) | J1+J2 | mm | ±0.02 | ±0.025 | ||||||||
Z | ±0.01 | |||||||||||
T | ° | ±0.005 | ||||||||||
最大圧入力 | N | 98(下方向、1秒間以下) | ||||||||||
最大許容慣性モーメント(イナーシャ) | kgm2 | 0.25 | 0.45 | 0.25 | 0.45 | 0.25 | 0.45 | 0.25 | 0.45 | |||
ユーザ用エア配管 | - | 4系統(φ6) | ||||||||||
ユーザ用信号線 | - | 24芯(近接センサ等の信号線) | ||||||||||
エアー源 | 常用圧力 | Mpa | 0.05~0.35 | |||||||||
許容最大圧力 | 0.59 | |||||||||||
空気伝播騒音(A加重等価持続音圧レベル) | dB | 80以下 | ||||||||||
質量 | kg | 約53~56 |
項 目 | 単 位 | 標 準 / U L | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
本体形式(*1) | - | HM-4060* -UL |
HM-4A60* -UL |
HM-4070* -UL |
HM-4A70* -UL |
HM-4085* -UL |
HM-4A85* -UL |
HM-40A0* -UL |
HM-4AA0* -UL |
|||
軸数 | - | 4 | ||||||||||
位置検出方式 | - | アブソリュートエンコーダ | ||||||||||
駆動モータ/ブレーキ | - | 全軸ACサーボモータ/Z軸重力バランスエアシリンダ/Z軸モータブレーキ | ||||||||||
アーム全長(第1+第2) | mm | 600(250+350) | 700(350+350) | 850(350+500) | 1,000(500+500) | |||||||
動作角度およびストローク | J1(第1軸) | ° | ±165 | |||||||||
J2(第2軸) | ±143 | ±147 | ||||||||||
Z(第3軸)(*) | mm | *=1:100、*=A:150、*=2:200、*=3:300、*=4:400(*4) | ||||||||||
T(第4軸) | ° | ±360 | ||||||||||
最大可搬質量 | kg | 10 | 20 | 10 | 20 | 10 | 20 | 10 | 20 | |||
合成最大速度(ツール取付面中心) | アーム先端 | mm/sec | 8,780 | 9,570 | 11,450 | 11,390 | ||||||
Z | 2,760 | |||||||||||
T | °/sec | 2,220 | 1,540 | 2,220 | 1,540 | 2,220 | 1,540 | 2,220 | 1,540 | |||
標準サイクルタイム(*2) | sec | 約0.2秒台 | 約0.3秒台 | |||||||||
位置繰り返し精度(ツール取付面中心)(*3) | J1+J2 | mm | ±0.02 | ±0.025 | ||||||||
Z | ±0.01 | |||||||||||
T | ° | ±0.005 | ||||||||||
最大圧入力 | N | 98(下方向、1秒間以下) | ||||||||||
最大許容慣性モーメント(イナーシャ) | kgm2 | 0.25 | 0.45 | 0.25 | 0.45 | 0.25 | 0.45 | 0.25 | 0.45 | |||
ユーザ用エア配管 | - | 4系統(φ6) | ||||||||||
ユーザ用信号線 | - | 24芯(近接センサ等の信号線) | ||||||||||
エアー源 | 常用圧力 | Mpa | 0.05~0.35 | |||||||||
許容最大圧力 | 0.59 | |||||||||||
空気伝播騒音(A加重等価持続音圧レベル) | dB | 80以下 | ||||||||||
質量 | kg | 約53~56 |
項 目 | 単 位 | 標 準 / 天 吊 り | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
本体形式(*1) | - | HMS-4070* | HMS-4A70* | HMS-4085* | HMS-4A85* | |||||||
軸数 | - | 4 | ||||||||||
位置検出方式 | - | アブソリュートエンコーダ | ||||||||||
駆動モータ/ブレーキ | - | 全軸ACサーボモータ/Z軸重力バランスエアシリンダ/Z軸モータブレーキ | ||||||||||
アーム全長(第1+第2) | mm | 700(350+350) | 850(350+500) | |||||||||
動作角度およびストローク | J1(第1軸) | ° | ±165 | |||||||||
J2(第2軸) | ±143 | ±147 | ||||||||||
Z(第3軸)(*) | mm | *=1:100、*=A:150、*=2:200、*=3:300、*=4:400(*4) | ||||||||||
T(第4軸) | ° | ±360 | ||||||||||
最大可搬質量 | kg | 10 | 20 | 10 | 20 | |||||||
合成最大速度(ツール取付面中心) | アーム先端 | mm/sec | 9,570 | 11,450 | ||||||||
Z | 2,760 | |||||||||||
T | °/sec | 2,220 | 1,540 | 2,220 | 1,540 | |||||||
標準サイクルタイム(*2) | sec | 約0.2秒台 | 約0.3秒台 | |||||||||
位置繰り返し精度(ツール取付面中心)(*3) | J1+J2 | mm | ±0.02 | ±0.025 | ||||||||
Z | ±0.01 | |||||||||||
T | ° | ±0.005 | ||||||||||
最大圧入力 | N | 98(下方向、1秒間以下) | ||||||||||
最大許容慣性モーメント(イナーシャ) | kgm2 | 0.25 | 0.45 | 0.25 | 0.45 | |||||||
ユーザ用エア配管 | - | 4系統(φ6) | ||||||||||
ユーザ用信号線 | - | 24芯(近接センサ等の信号線) | ||||||||||
エアー源 | 常用圧力 | Mpa | 0.05~0.35 | |||||||||
許容最大圧力 | 0.59 | |||||||||||
空気伝播騒音(A加重等価持続音圧レベル) | dB | 80以下 | ||||||||||
質量 | kg | 約53~56 |
項 目 | 単 位 | 防 塵 防 滴 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
本体形式(*1) | - | HM-4060* -W |
HM-4A60* -W |
HM-4070*
-W
|
HM-4A70* -W |
HM-4085*
-W
|
HM-4A85*
-W
|
HM-40A0* -W |
HM-4AA0* -W |
|||
軸数 | - | 4 | ||||||||||
位置検出方式 | - | アブソリュートエンコーダ | ||||||||||
駆動モータ/ブレーキ | - | 全軸ACサーボモータ/Z軸モータブレーキ | ||||||||||
アーム全長(第1+第2) | mm | 600(250+350) | 700(350+350) | 850(350+500) | 1,000(500+500) | |||||||
動作角度およびストローク | J1(第1軸) | ° | ±165 | |||||||||
J2(第2軸) | ±140 | ±146 | ±147 | |||||||||
Z(第3軸)(*) | mm | *=1:100、*=A:150、*=2:200、*=3:300、*=4:400(*4) | ||||||||||
T(第4軸) | ° | ±360 | ||||||||||
最大可搬質量 | kg | 10 | 20 | 10 | 20 | 10 | 20 | 10 | 20 | |||
合成最大速度(ツール取付面中心) | アーム先端 | mm/sec | 8,780 | 9,570 | 11,450 | 11,390 | ||||||
Z | 1,322 | |||||||||||
T | °/sec | 2,220 | 1,540 | 2,220 | 1,540 | 2,220 | 1,540 | 2,220 | 1,540 | |||
標準サイクルタイム(*2) | sec | 約0.2秒台 | 約0.3秒台 | |||||||||
位置繰り返し精度(ツール取付面中心)(*3) | J1+J2 | mm | ±0.02 | ±0.025 | ||||||||
Z | ±0.01 | |||||||||||
T | ° | ±0.005 | ||||||||||
最大圧入力 | N | 98(下方向、1秒間以下) | ||||||||||
最大許容慣性モーメント(イナーシャ) | kgm2 | 0.25 | 0.45 | 0.25 | 0.45 | 0.25 | 0.45 | 0.25 | 0.45 | |||
ユーザ用エア配管 | - | 4系統(φ6) | ||||||||||
ユーザ用信号線 | - | 24芯(近接センサ等の信号線) | ||||||||||
エアー源 | 常用圧力 | Mpa | 0.05~0.35 | |||||||||
許容最大圧力 | 0.59 | |||||||||||
空気伝播騒音(A加重等価持続音圧レベル) | dB | 80以下 | ||||||||||
保護等級 | - | 防塵防滴タイプ:IP65(オプション) | ||||||||||
質量 | kg | 約53~56 |
項 目 | 単 位 | 防 塵 防 滴 / 天 吊 り | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
本体形式(*1) | - | HMS-4070* -W |
HMS-4A70* -W |
HMS-4085* -W |
MS-4A85* -W |
|||||||
軸数 | - | 4 | ||||||||||
位置検出方式 | - | アブソリュートエンコーダ | ||||||||||
駆動モータ/ブレーキ | - | 全軸ACサーボモータ/Z軸モータブレーキ | ||||||||||
アーム全長(第1+第2) | mm | 700(350+350) | 850(350+500) | |||||||||
動作角度およびストローク | J1(第1軸) | ° | ±165 | |||||||||
J2(第2軸) | ±142 | |||||||||||
Z(第3軸)(*) | mm | *=1:100、*=A:150、*=2:200、*=3:300、*=4:400(*4) | ||||||||||
T(第4軸) | ° | ±360 | ||||||||||
最大可搬質量 | kg | 10 | 20 | 10 | 20 | |||||||
合成最大速度(ツール取付面中心) | アーム先端 | mm/sec | 9,570 | 11,450 | ||||||||
Z | 1,322 | |||||||||||
T | °/sec | 2,220 | 1,540 | 2,220 | 1,540 | |||||||
標準サイクルタイム(*2) | sec | 約0.2秒台 | 約0.3秒台 | |||||||||
位置繰り返し精度(ツール取付面中心)(*3) | J1+J2 | mm | ±0.02 | ±0.025 | ||||||||
Z | ±0.01 | |||||||||||
T | ° | ±0.005 | ||||||||||
最大圧入力 | N | 98(下方向、1秒間以下) | ||||||||||
最大許容慣性モーメント(イナーシャ) | kgm2 | 0.25 | 0.45 | 0.25 | 0.45 | |||||||
ユーザ用エア配管 | - | 4系統(φ6) | ||||||||||
ユーザ用信号線 | - | 24芯(近接センサ等の信号線) | ||||||||||
エアー源 | 常用圧力 | Mpa | 0.05~0.35 | |||||||||
許容最大圧力 | 0.59 | |||||||||||
空気伝播騒音(A加重等価持続音圧レベル) | dB | 80以下 | ||||||||||
保護等級 | - | 防塵防滴タイプ:IP65(オプション) | ||||||||||
質量 | kg | 約53~56 |
項 目 | 単 位 | クリーンタイプ | ||||||
---|---|---|---|---|---|---|---|---|
本体形式(*1) | - | HM-4A85*-C5 | HM-4AA0*-C5 | |||||
軸数 | - | 4 | ||||||
位置検出方式 | - | アブソリュートエンコーダ | ||||||
駆動モータ/ブレーキ | - | 全軸ACサーボモータ/Z軸モータブレーキ | ||||||
アーム全長(第1+第2) | mm | 850(350+500) | 1,000(500+500) | |||||
動作角度およびストローク | J1(第1軸) | ° | ±165 | |||||
J2(第2軸) | ±147 | |||||||
Z(第3軸)(*) | mm | *=2:200、*=3:300 | ||||||
T(第4軸) | ° | ±360 | ||||||
最大可搬質量 | kg | 20 | ||||||
合成最大速度(ツール取付面中心) | アーム先端 | mm/sec | 11,450 | 11,390 | ||||
Z | 1,322 | |||||||
T | °/sec | 1,540 | ||||||
標準サイクルタイム(*2) | sec | 約0.3秒台 | ||||||
位置繰り返し精度(ツール取付面中心)(*3) | J1+J2 | mm | ±0.025 | |||||
Z | ±0.01 | |||||||
T | ° | ±0.005 | ||||||
最大圧入力 | N | 98(下方向、1秒間以下) | ||||||
最大許容慣性モーメント(イナーシャ) | kgm2 | 0.45(20kg時) | ||||||
ユーザ用エア配管 | - | 4系統(φ6) | ||||||
ユーザ用信号線 | - | 24芯(近接センサ等の信号線) | ||||||
エアー源 | 常用圧力 | Mpa | 0.05~0.35 | |||||
許容最大圧力 | 0.59 | |||||||
クリーン度 | - | クリーンタイプ : ISOクラス5(Use Point) | ||||||
空気伝播騒音(A加重等価持続音圧レベル) | dB | 80以下 | ||||||
質量 | kg | 約56(約124 lb) |
分 類 | 品 名 | 数 量 |
---|---|---|
ロボット&付属品 | ロボット本体 | 1台 |
本体間ケーブル(オプション) | 1本 | |
方向指示ラベル | 1枚 | |
ハンド制御信号用コネクタセット(CN20、CN21用) | 1セット | |
位置決めピン(めねじ付位置決めピン&ダイヤピン) | 1セット | |
エアレギュレータ(防滴仕様は除く) | 1個 | |
コントローラ&付属品 | ロボットコントローラ | 1台 |
電源ケーブル(5m) | 1本 | |
ペンダントレス用ダミーコネクタ | 1個 | |
ケーブルクランプ | 1個 | |
ソフトウェア他 | WINCAPSIII Trial インストールディスク | 1枚 |
取扱説明書(マニュアルパックディスク) | 1セット | |
警告ラベル | 1枚 |
分 類 | 品 名 | ||
---|---|---|---|
I/Oケーブル | 標準I/O ケーブルセット | Mini I/Oケーブル(8 m)と HAND I/Oケーブル(8 m)のセット |
|
Mini I/Oケーブル(15 m)と HAND I/Oケーブル(15 m)のセット |
|||
Mini I/O ケーブル(68ピン) | 8 m | ||
15 m | |||
HAND I/O ケーブル(20ピン) | 8 m | ||
15 m | |||
パラレルI/O用ケーブル(96ピン) | 8 m | ||
15m | |||
操作用機器 | 多機能ティーチングペンダント | ケーブル長:4 m | |
ケーブル長:8 m | |||
ケーブル長:12 m | |||
ミニペンダントキット (WINCAPSIII Lightを含む) |
ケーブル長:4 m | 日本語表記 | |
英語表記 | |||
ケーブル長:8 m | 日本語表記 | ||
英語表記 | |||
ケーブル長:12 m | 日本語表記 | ||
英語表記 | |||
ペンダント延長ケーブル | 4 m | TP, MP用 | |
8 m | TP, MP用 | ||
HM用 | フランジキット | 20kg可搬用 | |
10kg可搬用 |
品 名 / 仕 様 | ||
---|---|---|
VM/VP/HM/HS/XRシリーズ標準ケーブル (標準仕様ロボットで使用) |
ストレート | 2 m |
4 m | ||
6 m | ||
12 m | ||
20 m | ||
アングル | 2 m | |
4 m | ||
6 m | ||
12 m | ||
20 m | ||
VM/VP/HM/HS/XRシリーズ防滴ケーブル (防塵・防敵仕様、クリーン仕様ロボットで使用) |
ストレート | 2 m |
4 m | ||
6 m | ||
12 m | ||
20 m | ||
アングル | 2 m | |
4 m | ||
6 m | ||
12 m | ||
20 m |
分 類 | 品 名 | ||
---|---|---|---|
RC8用増設ボード | パラレルI/Oボード (PCIスロット) |
NPNタイプI/O | コントローラに組付出荷 (ライセンス有) |
ボード単品出荷(補給用) (ライセンス有) |
|||
ボード単品出荷(補給用) (ライセンス無) |
|||
ライセンス証のみ | |||
PNPタイプI/O | コントローラに組付出荷 (ライセンス有) |
||
ボード単品出荷(補給用)(ライセンス有) | |||
ボード単品出荷(補給用) (ライセンス無) |
|||
ライセンス証のみ | |||
DeviceNeスレーブ ボード (PCIeスロット) |
子局 | コントローラに組付出荷 (ライセンス有) |
|
ボード単品出荷(補給用) (ライセンス有) |
|||
ボード単品出荷(補給用) (ライセンス無) |
|||
ライセンス証のみ | |||
CC-Linkリモートデバイスボード (PCIeスロット) |
コントローラに組付出荷(ライセンス有) | ||
ボード単品出荷(補給用)(ライセンス有) | |||
ボード単品出荷(補給用)(ライセンス無) | |||
ライセンス証のみ | |||
PROFIBUSスレーブボード(PCIeスロット) | コントローラに組付出荷(ライセンス有) | ||
ボード単品出荷(補給用)(ライセンス有) | |||
ボード単品出荷(補給用)(ライセンス無) | |||
ライセンス証のみ | |||
EtherNet I/Pアダプタボード(PCIeスロット) | コントローラに組付出荷(ライセンス有) | ||
ボード単品出荷(補給用) | |||
ボード単品出荷(補給用)(ライセンス無) | |||
ライセンス証のみ | |||
電動ハンドコントロールボード (PCIスロット) |
コントローラに組付出荷(ライセンス有) | ||
ボード単品出荷(補給用)(ライセンス有) | |||
ボード単品出荷(補給用)(ライセンス無) | |||
ライセンス証のみ | |||
RC8用 VGAオプション |
VGA中継ケーブルセット※1 | VGA中継ケーブルおよびコントローラに VGAコネクタを装着して出荷 |
|
設置用オプション | 壁掛用ステーセット | 壁掛、床置用 |
*1.コントローラ注文時にオプション指定)
